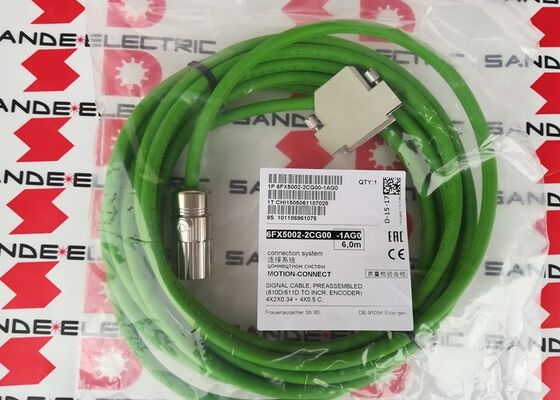

جدید زیمنس 6FX5002-2CG00-1AG0 6FX50022CG001AG0 6FX5OO2-2CGOO-1AGO

6FX5002-2CG00-1AG0 | کابل سیگنال زیمنس MOTION-CONNECT — 810D/611D به رمزگذار افزایشی / 7 متر / DESINA / UL/CSA

کابل سیگنال رمزگذار از پیش مونتاژ شده برای سیستم های درایو 810D/611D

6FX5002-2CG00-1AG0 کابل سیگنال از پیش مونتاژ شده زیمنس برای اتصال مدار رمزگذار (بازخورد) از یک کنترلر CNC SINUMERIK 810D یا درایو سروو SIMODRIVE 611D به رمزگذار افزایشی سروو موتور است. در 7 متر، فاصله کابل متوسط ​​بین کابین درایو و موقعیت نصب موتور را تامین می کند.

کابل سیگنال رمزگذار داده‌های فیدبک رمزگذار افزایشی را حمل می‌کند که درایو برای تعیین سرعت موتور و موقعیت روتور استفاده می‌کند - بازخورد پیوسته و بی‌درنگ که کنترل سروو حلقه بسته را ممکن می‌سازد. یکپارچگی سیگنال در این کابل بسیار مهم است: کوپلینگ نویز، عدم تطابق امپدانس یا مقاومت تماس در مدار رمزگذار مستقیماً دقت سیستم سروو را کاهش می‌دهد و می‌تواند باعث خطای درایو شود.

مشخصات کلیدی

پیکربندی هادی - مهندسی جفت سیگنال

پیکربندی هادی 4×2×0.34mm² + 4×0.5mm² برای انواع سیگنال های خاص در یک اتصال رمزگذار افزایشی مهندسی شده است:

4 جفت پیچ خورده در 0.34 میلی متر مربع:هادی های سیگنال رمزگذار اولیه - حامل جفت سیگنال دیفرانسیل A، A*، B، B* (A و A-bar، B و B-bar). ساخت جفت پیچ خورده نویز حالت مشترک را لغو می کند و یکپارچگی سیگنال رمزگذار را در محیط پر سر و صدا در نزدیکی درایوهای سروو حفظ می کند.

4 هادی مجزا در 0.5 میلی متر مربع:هادی های کمکی برای منبع تغذیه رمزگذار، پالس مرجع (Z) و اتصال محافظ کابل - عملکردهای پشتیبانی فراتر از جفت سیگنال افزایشی اصلی.

سپر کلی:ساختار کابل DESINA شامل یک صفحه نمایش کلی است که در انتهای درایو به زمین متصل شده است تا نویز ناشی از رساناهای سیگنال رمزگذار را منحرف کند.

برنامه های کاربردی

ماشین ابزار CNC SINUMERIK 810D:مراکز ماشینکاری، مراکز تراشکاری، و ماشین های سنگ زنی با استفاده از پلت فرم درایو 810D/611D - این کابل رمزگذار افزایشی هر موتور را به ماژول درایو 611D خود متصل می کند.

نصب سروو SIMODRIVE 611D:هرگونه نصب ماشین ابزار مجهز به 611D با استفاده از موتورهای رمزگذار افزایشی که به کابل رمزگذار نوع CG00 بین درایو و موتور نیاز دارد.

مقاوم سازی ماشین آلات:ماشین‌ابزارهای قدیمی‌تر در حال تعمیر یا نگهداری - 6FX5002-2CG00-1AG0 کابل از پیش مونتاژ شده صحیح را برای تعمیر سیستم درایو بدون مونتاژ میدانی فراهم می‌کند.

سوالات متداول

Q1: تفاوت بین 6FX5002-2CG00 و 6FX5002-2CA12 در کابل های سیگنال رمزگذار چیست؟

6FX5002-2CG00 برای سیستم های درایو 810D/611D با رمزگذارهای افزایشی با استفاده از رابط رابط CG00 است. 6FX5002-2CA12 برای انواع رمزگذار HTL و TTL با پیکربندی کانکتور متفاوت است. هر دو دارای بازخورد افزایشی رمزگذار هستند، اما برای سبک‌های مختلف رابط رمزگذار و انواع رابط درایو. قبل از انتخاب نوع کابل رمزگذار، نوع رمزگذار خاص و رابط درایو را از مستندات سیستم SINUMERIK یا SIMODRIVE تأیید کنید.

Q2: حداکثر طول کابل برای سیگنال های رمزگذار افزایشی در سیستم SINUMERIK 810D چقدر است؟

حداکثر طول کابل رمزگذار به سیستم درایو و نوع رمزگذار بستگی دارد. اسناد 811D/611D حداکثر طول کابل را برای اطمینان از یکپارچگی سیگنال مشخص می کند - معمولاً در محدوده 25 تا 50 متر برای رمزگذارهای افزایشی استاندارد، بسته به فرکانس سیگنال رمزگذار و ظرفیت کابل. طول 7 متری 6FX5002-2CG00-1AG0 در محدوده حداکثر طول کابل معمولی است. برای دویدن طولانی‌تر، حداکثر طول را در دفترچه راهنمای فنی SIMODRIVE 611D تأیید کنید.

Q3: آیا 6FX5002-2CG00-1AG0 با الزامات UL/CSA برای تاسیسات آمریکای شمالی مطابقت دارد؟

بله - تعیین UL/CSA در مشخصات کابل مطابقت با استانداردهای UL (آزمایشگاه های بیمه گر) و CSA (انجمن استانداردهای کانادا) را تأیید می کند. این انطباق برای ماشین ابزار و تجهیزات اتوماسیون صنعتی نصب شده در تاسیسات آمریکای شمالی تحت الزامات کد الکتریکی NEC و CSA ضروری است. انطباق با UL/CSA تایید نصب ماشین آلات SINAMICS/SINUMERIK توسط بازرسان تایید شده را ساده می کند.

Q4: آیا می توان از 6FX5002-2CG00-1AG0 در برنامه های کاربردی مسیر کابل پیوسته (زنجیره کشیدن) استفاده کرد؟

کابل 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line برای نصب استاتیک یا با حرکت آهسته طراحی شده است، نه خم شدن مسیر کابل پیوسته. برای برنامه‌هایی که نیاز به استفاده مداوم از مسیر کابل با کابل‌های بازخورد رمزگذار دارند، از معادل MOTION-CONNECT 800 Dynamic Line استفاده کنید - برای تعداد چرخه‌های انعطاف‌پذیر مورد نیاز برنامه مسیر کابلی خاص رتبه‌بندی شده است.
