جدید زیمنس 6FX5002-2CF02-1AF0 6FX50022CF021AF0 6FX5OO2-2CFO2-1AFO

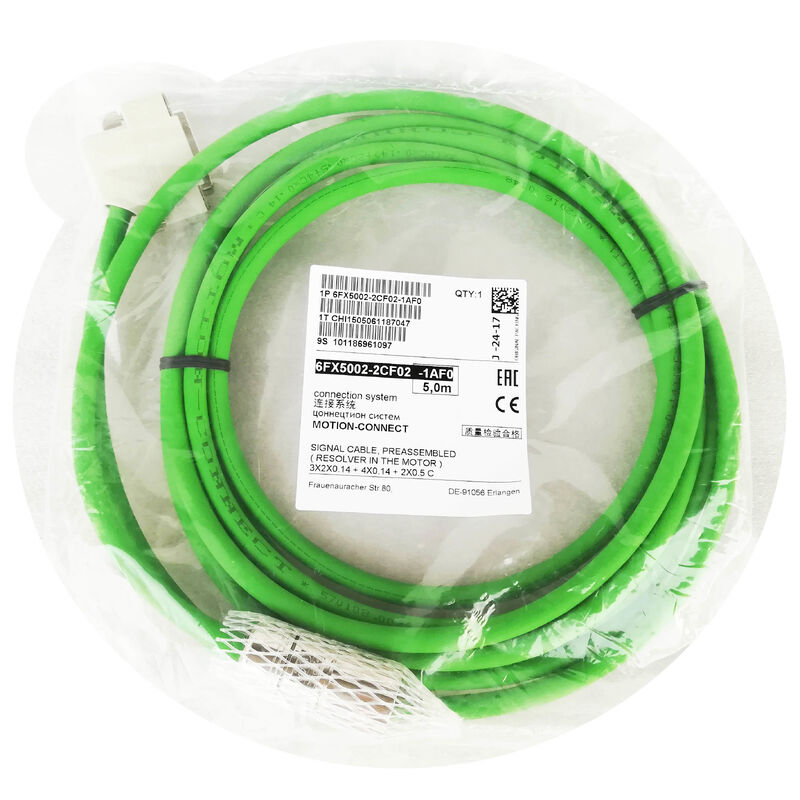

6FX5002-2CF02-1AF0 | کابل سیگنال زیمنس - پیش ساخته / محافظ / استاندارد / 5 متر / درایوهای کنترل حرکت / MC/HP GMC

کابل سیگنال پیش ساخته برای کنترل حرکت SINAMICS

6FX5002-2CF02-1AF0 یک کابل سیگنال از پیش ساخته (PREFAB) محافظ از محدوده 6FX5002 MOTION-CONNECT زیمنس است که به عنوان کابل سیگنال محافظ استاندارد (STD) برای کاربردهای درایو کنترل حرکت طبقه بندی شده است. طول 5 متر (پسوند 1AF0) کابل های مسافت متوسط ​​از ماژول درایو سروو تا موتور را پوشش می دهد.

در سیستم سفارش کابل زیمنس، نام MC/HP - CABLES GMC این را به عنوان بخشی از کابل‌های کنترل حرکت / عملکرد بالا برای GMC (کنترل حرکت عمومی) - خانواده محصولاتی که SINAMICS S120، S110 و سیستم‌های درایو مرتبط با موتورهای سروو SIMOTICS ارائه می‌کنند، شناسایی می‌کند.

اطلاعات کلیدی محصول

ساخت و ساز پیش ساخته - کیفیت کارخانه، نصب فوری

«PREFAB» تأیید می‌کند که 6FX5002-2CF02-1AF0 کاملاً از پیش مونتاژ شده با کانکتورهایی که قبلاً در هر دو انتها نصب شده است، وارد می‌شود:

کیفیت ثابت:کانکتورهای نصب شده در کارخانه تحت شرایط کنترل‌شده مونتاژ و آزمایش می‌شوند - با حذف تنوع مونتاژ کانکتور میدان، جایی که چین‌خوردگی نادرست، پایان ناکافی محافظ یا هادی‌های نادرست می‌تواند عملکرد سیگنال را کاهش دهد.

نصب فوری:هیچ ابزاری برای مونتاژ کانکتور در دستگاه مورد نیاز نیست. کابل آماده وصل می شود - زمان راه اندازی دستگاه و زمان تعمیر و نگهداری را کاهش می دهد.

مونتاژ مطابق با گارانتی:راه اندازی سیستم درایو SINAMICS در پیکربندی های گارانتی معمولاً استفاده از کابل های از پیش مونتاژ شده MOTION-CONNECT زیمنس را مشخص می کند - تضمین می کند که رابط کابل درایو-موتور مطابق با مشخصات سازگاری الکترومغناطیسی زیمنس (EMC) باشد.

برنامه های کاربردی

سیستم های سروو درایو SINAMICS:کابل کشی بازخورد رمزگذار موتور برای سیستم های درایو SINAMICS S120 و S110 که به سروو موتورهای SIMOTICS متصل می شوند - پلت فرم درایو اصلی برای کنترل حرکت زیمنس در ماشین ابزار و اتوماسیون صنعتی.

ماشین آلات CNC SINUMERIK:کابل های سیگنال برای مراکز ماشینکاری CNC، مراکز تراشکاری، ماشین های سنگ زنی، و تجهیزات ماشینکاری چند محوره با استفاده از CNC زیمنس و سیستم های درایو.

درایوهای دوک و محور ماشین ابزار:هم بازخورد رمزگذار اسپیندل اصلی و هم بازخورد رمزگذار سروو محور برای مراکز ماشینکاری و مراکز تراشکاری.

ماشین آلات بسته بندی و تبدیل:سیستم‌های درایو سروو SINAMICS برای جابجایی وب، کاربرد برچسب، تاشو، پر کردن و ماشین‌های آب‌بندی.

Intralogistics و جابجایی مواد:سیستم های نوار نقاله کنترل شده توسط SINAMICS، تجهیزات مرتب سازی و سیستم های ذخیره سازی خودکار که به کابل های بازخورد رمزگذار سروو نیاز دارند.

چاپ و پردازش کاغذ:درایوهای محوری ماشین چاپ با کنترل سروو، جابجایی رول کاغذ و سیستم های کنترل تنش وب.

سوالات متداول

Q1: 6FX5002-2CF02 به کدام نوع رمزگذار متصل می شود؟

نامگذاری CF02 در محدوده کابل سیگنال 6FX5002-2 مربوط به یک نوع رابط رمزگذار خاص برای حل کننده در موتور (AH20) یا سیستم های بازخورد مشابه در موتورهای SIMOTICS است. رابط رمزگذار دقیق را از ابزار پیکربندی کابل MOTION-CONNECT زیمنس یا جدول انتخاب کابل در کتابچه راهنمای راه اندازی SINAMICS S120 تأیید کنید - مشخصات کامل 6FX5002-2CF02 تخصیص پین اتصال و انواع رمزگذار/موتور سازگار را مشخص می کند.

Q2: رابطه بین 6FX5002-2CF02-1AF0 و 6FX5002-2CF02-1AG0 چیست؟

تنها تفاوت طول کابل است - 1AF0 = 5 متر. 1AG0 = 7 متر. تمام جزئیات ساخت و ساز دیگر (نوع اتصال، پیکربندی هادی، محافظ، پوشش بیرونی) یکسان هستند. پسوند طول صحیح را بر اساس فاصله واقعی کابل از درایو تا موتور انتخاب کنید و کمک هزینه مسیریابی منطقی را اضافه کنید.

Q3: آیا 6FX5002-2CF02-1AF0 واجد شرایط استفاده در نصب گارانتی SINAMICS S120 است؟

کابل‌های MOTION-CONNECT زیمنس سیستم کابلی مشخص شده برای اتصالات درایو-موتور SINAMICS S120 هستند. استفاده از کابل‌های پیش‌ساخته 6FX5002 MOTION-CONNECT مطابقت EMC را با نصب تایید شده سیستم SINAMICS S120 تضمین می‌کند - که برای برآورده کردن الزامات نشان‌گذاری CE برای ماشین‌آلات، نیاز به کابل‌های محافظ و انتهایی دارد. از دفترچه راهنمای نصب سخت افزار SINAMICS S120 برای ترکیب کابل و درایو خاص تأیید کنید.

Q4: آیا 6FX5002-2CF02-1AF0 می تواند تمدید شود اگر 5 متر کافی نباشد؟

گسترش مستقیم کابل های سیگنال از پیش ساخته شده با افزودن طول کابل اضافی در مسیر سیگنال توصیه نمی شود - اتصالات و اتصالات کابل اضافی را معرفی می کند که امپدانس را افزایش می دهد، نقاط دریافت نویز را اضافه می کند و می تواند تغییر فاز را در مسیرهای سیگنال رمزگذار ایجاد کند. اگر به کابل طولانی‌تری نیاز است، طول موجود بعدی (6FX5002-2CF02-1AG0 = 7 متر، یا انواع با طول بیشتر) را به عنوان یک کابل کامل سفارش دهید و کابل 5 متری را کاملاً جایگزین کنید.
