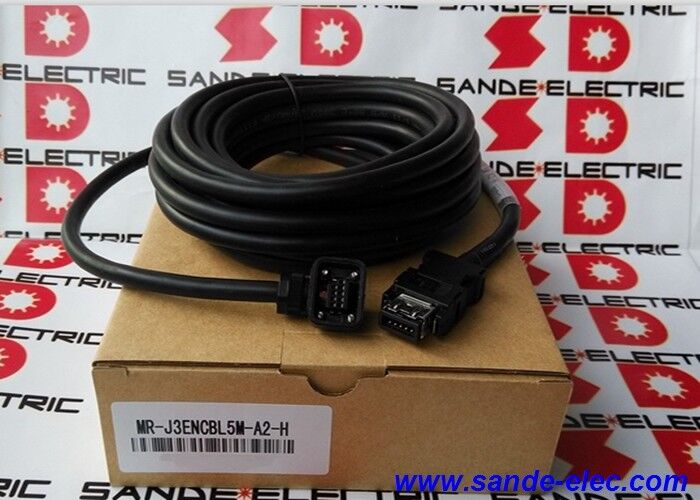

کابل ENC Mitsubishi MR-J3ENCBL5M-A2-H جدید

MR-J3ENCBL5M-A2-H | کابل رمزگذار MR-J3 میتسوبیشی - 5 متر / رابط A2 / انعطاف پذیر بالا / محافظ / RoHS / بازخورد سروو

کابل رمزگذار MR-J3 - بستن حلقه سروو

MR-J3ENCBL5M-A2-H کابل رمزگذار از پیش مونتاژ شده Mitsubishi Electric است که ورودی رمزگذار تقویت کننده سروو MR-J3 را به خروجی رمزگذار سروو موتور متصل می کند - پیوند بازخوردی که MR-J3 را قادر می سازد سرعت و موقعیت حلقه بسته را انجام دهد. بدون این کابل، آمپلی فایر هیچ داده موقعیت یا سرعتی از موتور ندارد و عملکرد سروو حلقه بسته را غیرممکن می کند.

نام "-A2-H" دو ویژگی مهم را مشخص می کند: نوع رابط A2 در انتهای موتور و ساختار کابل با انعطاف پذیری بالا (H) برای تاسیساتی که کابل باید در حین حرکت خم شود.

مشخصات کلیدی

اتصال دهنده نوع A2 - اتصال ایمن به انتهای موتور

نام کانکتور A2 رابط سمت موتور خاص را مشخص می کند:

تناسب محکم و مطمئن:کانکتور A2 از یک مکانیسم قفل مثبت استفاده می کند - وقتی به طور کامل درگیر شود، کانکتور در برابر قطع شدن تصادفی از لرزش، حرکت محور یا تماس اتفاقی قفل می شود. این ویژگی "اتصال نوع A2 تضمین محکم و ایمن تناسب است" تایید شده در مشخصات محصول است.

سازگاری موتور MR-J3:کانکتور A2 با سوکت رمزگذار در مدل‌های سروو موتور خاص سازگار با MR-J3 هماهنگ می‌شود - فرمت رابط رمزگذار موتور تعیین می‌کند که کدام کابل (A، A2، B، و غیره) مورد نیاز است. همیشه قبل از تعیین کابل، نوع رابط رمزگذار موتور را تأیید کنید.

نصب پلاگین و بازی:MR-J3ENCBL5M-A2-H از قبل در هر دو انتها پایان یافته است - کانکتور A2 در موتور، کانکتور سمت تقویت کننده برای ورودی رمزگذار MR-J3 CN2. مونتاژ اتصال دهنده میدان مورد نیاز نیست.

برنامه های کاربردی

درایوهای محوری ماشین ابزار CNC MR-J3:سروموتورهای محور تغذیه در ماشین‌ابزارهای CNC میتسوبیشی (MELDAS/M70/M700 سری) با استفاده از تقویت‌کننده‌های MR-J3 - کابل بازخورد رمزگذار استاندارد برای هر محور سروو.

محورهای ربات صنعتی MR-J3:سری RV-M میتسوبیشی و ربات های صنعتی مرتبط با استفاده از سیستم های سروو MR-J3 برای کنترل موقعیت محور مشترک.

سیستم های موقعیت یابی سروو MR-J3:موقعیت یابی سروو همه منظوره در تجهیزات مونتاژ خودکار، بازرسی و جابجایی مواد - هر نصب MR-J3 با موتورهای رابط رمزگذار A2.

کاربردهای محور سروو پویا:محورهای سروو با کابل‌های رمزگذار مسیریابی مسیر کابل - ساختار انعطاف‌پذیر بالا خمش مداوم مسیر کابل را کنترل می‌کند که باعث از کار افتادن زودرس کابل‌های استاندارد می‌شود.

سوالات متداول

Q1: تفاوت بین MR-J3ENCBL-A2-H (استاندارد) و MR-J3ENCBL-A2-L (مسافت طولانی یا کم تلفات) چیست؟

در محدوده کابل رمزگذار MR-J3 میتسوبیشی، کدهای پسوندی مختلف انواع کابل های خاص را شناسایی می کنند. تفاوت پسوندهای دقیق (H در مقابل L، و عدد در مقابل حرف در آخرین کاراکتر) را از راهنمای اتصال تقویت کننده سروو MR-J3 Mitsubishi تأیید کنید - هر پسوند نوع ساخت کابل، نوع اتصال، و سازگاری برنامه را رمزگذاری می کند. همیشه کابل را با آمپلی فایر و ترکیب موتور خاص که در مستندات میتسوبیشی تایید شده است مطابقت دهید.

Q2: آیا نوع کابل رمزگذار (A، A2، B) به موتور یا تقویت کننده بستگی دارد؟

نوع کانکتور در انتهای موتور به مدل سروو موتور بستگی دارد - موتورهای مختلف بر اساس کلاس اندازه و نوع انکودر از فرمت‌های کانکتور رمزگذار متفاوت (A، A2، B، و غیره) استفاده می‌کنند. کانکتور انتهای تقویت کننده (CN2) در تمام انواع MR-J3ENCBL استاندارد است. اتصال صحیح انتهای موتور را از روی پلاک موتور یا راهنمای انتخاب کابل سروو موتور میتسوبیشی تأیید کنید - استفاده از نوع کانکتور اشتباه منجر به کابلی می شود که نمی تواند با سوکت رمزگذار موتور جفت شود.

Q3: آیا می توان MR-J3ENCBL5M-A2-H را با تقویت کننده های MR-J4 استفاده کرد؟

کابل های رمزگذار MR-J3 مختص رابط رمزگذار CN2 تقویت کننده MR-J3 هستند. تقویت کننده MR-J4 از یک رابط رمزگذار متفاوت (کانکتورهای خاص DRIVE-CLiQ یا MR-J4) استفاده می کند - کابل های رمزگذار MR-J3 به طور مستقیم با تقویت کننده های MR-J4 سازگار نیستند. برای نصب MR-J4، میتسوبیشی انواع کابل رمزگذار MR-J4 مربوطه را مشخص می کند.

Q4: چه نوع طولی برای MR-J3ENCBL-A2-H موجود است؟

سری MR-J3ENCBL-A2-H میتسوبیشی در چندین طول استاندارد از جمله 2 متر، 3 متر، 5 متر، 10 متر، 20 متر و گزینه های بلندتر موجود است. "5M" در شماره قطعه، نوع 5 متری را مشخص می کند. طول مناسب برای فاصله مسیریابی کابل واقعی از کانکتور CN2 تقویت کننده سروو تا سوکت رمزگذار موتور را انتخاب کنید، با کمک هزینه حلقه سرویس معقول در هر انتها.
