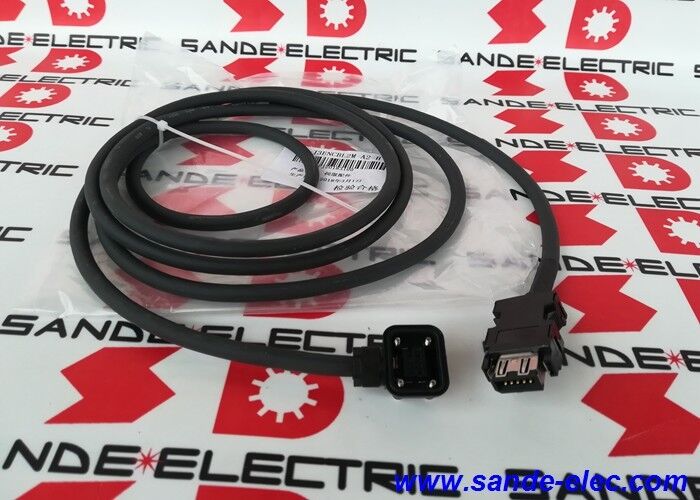

Mitsubishi MRJ3ENCBL2MA2H Flex Cable Servo Encoder MR-J3ENCBL2M-A2-H

MR-J3ENCBL2M-A2-H. ♪ Mitsubishi MR-J3 Encoder Feedback Cable 2m / A2 Connector / High Bending Endurance / Servo Motor به تقویت کننده

کابل کدگذاری 2 متری برای سیستم های MR-J3

The MR-J3ENCBL2M-A2-H is the 2-metre high-bending endurance variant of Mitsubishi Electric's MR-J3ENCBL-A2-H encoder cable series — the short-range cable for compact MR-J3 servo installations where motor and amplifier are within close proximity، و جایی که مسیر کابل شامل خم شدن پویا است.

نام گذاری H (استقامتی بالا در خم شدن) این کابل را برای کاربردهای خم شدن مداوم مناسب می کندو تنظیمات نصب انعطاف پذیر که در آن کابل باید بارها و بارها در طول کار ماشین خم شوددر فاصله 2 متر، MR-J3ENCBL2M-A2-H به ویژه برای محورهای ماشین کوچک، نصب موتور سرو در داخل کابینت،و تاسیسات فضای محدود که در آن طول کابل کوتاه و قابلیت انعطاف پذیری بالا مورد نیاز است.

مشخصات کلیدی

A2 کانکتور مخالف به بارگذاری سمت سرب بیرون

کانکتور "A2" با "خروج طرف مخالف بار" دارای پیامدهای نصب خاص است:

منظور از "جانب مخالف بار" این است:گره موتور سرو (جانب بار) با مکانیسم رانده شده روبرو است. "جانب مخالف بار" موتور، انتهای عقب است که انتهای آن از گره که در آن مجموعه رمزگذاری کننده به طور معمول نصب می شود، دور است.کابل خارج از کانکتور در جهت دور از شاخه موتور به سمت عقب موتور، در جهت مسیر طبیعی کابل برای موتورهای نصب شده با شاخه به سمت محور ماشین.

اهمیت عملی نصب:برای موتورهایی که کانکتور انکودر در قسمت عقب (آخر ضد بار) قرار دارد، لوله خارج از طرف مقابل بار از دو برابر شدن کابل در بدن موتور جلوگیری می کند و در نتیجه تمیزتر می شود.مسیر هدایت کابل مستقیم تر از رمزگذاری کننده موتور به تقویت کننده سرو.

مکانیسم قفل:کانکتور A2 از یک حلقه قفل مثبت استفاده می کند. هنگامی که به طور کامل با سوکت رمزگذاری موتور متصل شود، کانکتور در برابر قطع اتصال از ارتعاش یا تماس تصادفی قفل می شود.

درخواست ها

محورهای ماشین آلات CNC MR-J3:ماشین آلات یا محورهای CNC فشرده که فاصله موتور به تقویت کننده کمتر از 2 متر است ‡ مراکز چرخش با الکترونیک مجاور به پیچ، مراکز تراش فشرده،و ماشین های آسیاب با کابل های سرواکو کوتاه.

سیستم های موقعیت دهی سرو MR-J3:اتوماسیون صنعتی با محرک های سرو MR-J3 در پیکربندی های پنل فشرده ️ کابل 2 متری طول مناسب را برای اتصال موتور به محرک کوتاه مدت فراهم می کند.

درایو های بازوی رباتیک MR-J3:محرک های مفصل ربات که در آن کابل رمزگذاری کننده از طریق ساختار بازوی ربات مسیر می گیرد. قطعات کابل کوتاه بین موتور مفصل و الکترونیک محرک مفصل.

سوالات عمومی

سوال 1: تفاوت بازخورد کدگذاری کننده بین MR-J3ENCBL2M-A2-H (2m) و MR-J3ENCBL5M-A2-H (5m) چیست؟

هر دو در تمام مشخصات فنی یکسان هستند ️ نوع کانکتور (A2 ، طرف مقابل بار) ، درجه انعطاف پذیری (H ، مقاومت خم شدن بالا) ، سازگاری سیستم (MR-J3) و محتوای سیگنال.تنها تفاوت طوله. بر اساس فاصله مسیر واقعی از تقویت کننده سرو CN2 به سوکت کدگر موتور انتخاب کنید.

سوال2: آیا کانکتور A2 در MR-J3ENCBL2M-A2-H نیاز به ابزار برای نصب یا برداشتن دارد؟

حلقه قفل A2 به صورت دستی کار می کند هیچ ابزار مورد نیاز برای تعبیه کانکتور رمزگذاری. The amplifier-side connector (at the CN2 socket) uses a standard push-in or screw-lock mechanism depending on the specific MR-J3 amplifier model — confirm from the MR-J3 servo amplifier connection documentation.

سوال 3: مشخصات حداکثر شعاع خم شدن کابل برای MR-J3ENCBL2M-A2-H چیست؟

میتسوبیشی حداقل شعاع خم شدن پویا را برای کابل های MR-J3ENCBL نوع H در دستورالعمل نصب کابل های تقویت کننده سرو مشخص می کند.کار کردن کابل در زیر حداقل شعاع خم باعث خستگی راننده و ترک ژاکت می شودقبل از طراحی مسیر کابل، از کتاب راهنمای MR-J3 برای دقیق کمترین شعاع خم شدن پویا برای نوع کابل A2-H تأیید کنید.

سوال 4: آیا MR-J3ENCBL2M-A2-H دارای ساخت و ساز محافظ است؟

بله MR-J3ENCBL کابلهای رمزگذاری از ساخت و ساز محافظ استفاده می کنند تا از تداخل الکترومغناطیسی از عبورگرهای سوئیچ سرو تقویت کننده جلوگیری کنند که سیگنال های بازخورد رمزگذاری را خراب می کنند.سپر در کنتاکتور CN2 تقویت کننده سرو به پایان می رسد، که محافظ را به شاسی تقویت کننده قرار می دهد. تعبیه محافظ درست در انتهای تقویت کننده برای عملکرد EMC کابل ضروری است.
