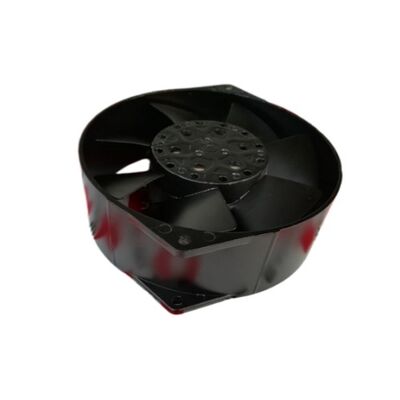

فن خنک کننده اصلی TR655D-TP یا TR655DTP

TR655D-TP | فن خنک کننده AC 200 ولت رویال — 29 وات / 172 × 150 × 55 میلی متر / تمام فلزی / دمای بالا / خنک کننده اینورتر صنعتی

رویال فن TR655D-TP — خنک کننده صنعتی تمام فلزی در 200 ولت

TR655D-TP یک فن خنک کننده محوری 200 ولت AC رویال (تولید ژاپن) با توان 29 وات است - یک واحد خنک کننده تمام فلزی و مقاوم در برابر دمای بالا برای محفظه های الکترونیک صنعتی. رویال فن یک سازنده ژاپنی با سابقه فن خنک کننده صنعتی است که واحدهایی را تولید می کند که به طور خاص برای محیط های حرارتی سخت درایوهای صنعتی، اینورترها و تجهیزات CNC طراحی شده اند.

ولتاژ منبع تغذیه 200 ولت AC (50/60 هرتز) TR655D-TP را مستقیماً در کلاس منبع تغذیه صنعتی ژاپنی و بین‌المللی قرار می‌دهد - قابل اجرا از برق صنعتی 200 ولت تک فاز استاندارد بدون ترانسفورماتور. ساختار بدنه تمام فلزی مقاومت فوق‌العاده‌ای را در برابر دماهای بالا که در مجاورت لوازم الکترونیکی قدرت و کابینت‌های درایو داخلی با آن مواجه می‌شوند، ارائه می‌کند.

مشخصات کلیدی

ساخت و ساز تمام فلزی - طراحی شده برای محیط های حرارتی صنعتی

نام تمام فلزی TR655D-TP را از فن های خنک کننده با بدنه پلاستیکی استاندارد متمایز می کند:

محفظه فلزی و مونتاژ تیغه:محفظه فن، تیغه و اجزای ساختاری داخلی از فلز به جای پلیمر استفاده می‌کنند. اجزای فلزی پایداری ابعادی را در دماهای بالا حفظ می‌کنند که باعث تاب برداشتن، تغییر شکل یا شکنندگی اجزای پلاستیکی می‌شود - برای یک فن نصب شده در داخل کابینت درایو که دمای محیط می‌تواند به طور مداوم به 40 تا 60 درجه سانتی‌گراد برسد، بسیار مهم است.

مقاومت در برابر دمای بالا:اینورترها و درایوهای صنعتی در حین کار گرمای قابل توجهی تولید می کنند. ساختار تمام فلزی TR655D-TP دمای عملیاتی بالا را در کابینت های درایو تحمل می کند - هم دمای کار در حالت پایدار و هم پیک های گذرا در طول چرخه های بار بالا.

دوام مکانیکی:ساختار فلزی مقاومت مکانیکی بالاتری در برابر خستگی ناشی از ارتعاش در مقایسه با پلاستیک ایجاد می‌کند - مربوط به محیط‌های ماشین‌آلات صنعتی که در آن لرزش مداوم از موتورها، پمپ‌ها و منابع ساختاری معمول است.

برنامه های کاربردی

درایوهای فرکانس متغیر صنعتی (VFD):تعویض فن خنک کننده در محفظه های درایو صنعتی - TR655D-TP خنک کننده هوای اجباری را فراهم می کند که گرما را از ماژول های برق IGBT، خازن های باس DC و الکترونیک کنترل داخل محفظه درایو حذف می کند.

کابینت درایو CNC:خنک کننده برای FANUC، میتسوبیشی، زیمنس و سایر کابینت های سروو و اسپیندل CNC - جایی که TR655D-TP گرما را از محفظه درایو تخلیه می کند تا دمای کارکرد ایمن را حفظ کند.

خنک کننده اینورتر صنعتی:تعویض فن خنک‌کننده در محفظه‌های VFD، استارت‌های نرم، و واحدهای منبع تغذیه بدون وقفه (UPS) - حفظ دمای داخلی در محدوده عملیاتی نام‌گذاری شده توسط سازنده درایو.

خنک کننده صفحه کنترل صنعتی:نصب روی پنل در محفظه‌های کنترلی، PLC‌ها، منابع تغذیه و سایر لوازم الکترونیکی صنعتی تولیدکننده گرما را در خود جای می‌دهد - از خاموش شدن بیش از حد دما و افزایش طول عمر قطعه جلوگیری می‌کند.

سوالات متداول

Q1: چه زمانی فن خنک کننده TR655D-TP نیاز به تعویض در یک درایو صنعتی دارد؟

سر و صدای بلبرینگ (سنگ زدن، جیغ یا جغجغه) نشانگر اصلی است - بلبرینگ فن به تدریج از کار می افتد، با افزایش صدا قبل از خرابی کامل. کاهش جریان هوا (که با بررسی جریان هوا با دست یا بادسنج تأیید می شود) نشان دهنده فرسودگی یاتاقان ها یا رسوب تیغه است. بسیاری از درایوها همچنین دارای حفاظت حرارتی هستند - نقص در دمای بیش از حد که با وجود شرایط محیطی مناسب ادامه می‌یابد نشان می‌دهد که فن خنک‌کننده دیگر جریان هوای کافی را ارائه نمی‌کند.

Q2: آیا TR655D-TP می تواند به منبع تغذیه تکفاز 220 ولت یا 230 ولت وصل شود؟

TR655D-TP برای 200 ولت AC 50/60 هرتز رتبه بندی شده است. اتصال مستقیم به 220 ولت یا 230 ولت متناوب باعث می شود که فن تقریباً 10 تا 15 درصد بالاتر از ولتاژ نامی خود کار کند و باعث افزایش جریان جریان، دمای موتور بالاتر، کاهش عمر یاتاقان و احتمال خرابی زودرس شود. برای نصب 220/230 ولت، از روی مشخصات فن رویال بررسی کنید که آیا محدوده ولتاژ نامی TR655D-TP با ولتاژ تغذیه مطابقت دارد یا خیر، یا یک نوع سازگار با رتبه 220 ولت انتخاب کنید.

Q3: روش صحیح برای جایگزینی TR655D-TP در یک اینورتر یا کابینت درایو چیست؟

درایو را کاملا خاموش کنید و قبل از باز کردن کابینت اطمینان حاصل کنید که باس DC کمتر از 50 ولت تخلیه شده است. سیم های تغذیه فن 2 سیم را جدا کنید و در صورت وجود به قطبیت توجه کنید. پیچ های نصب را بردارید، فن را تعویض کنید و دوباره وصل کنید. اطمینان حاصل کنید که فن جایگزین در همان جهت اصلی می چرخد ​​- جریان هوای معکوس، گرما را به جای خارج کردن آن به داخل محفظه تخلیه می کند و دمای داخلی را افزایش می دهد.

Q4: عمر معمولی TR655D-TP چقدر است و آیا دمای محیط بر آن تأثیر می گذارد؟

فن های خنک کننده بلبرینگ صنعتی معمولاً دارای عمر سرویس در محدوده 20000 تا 40000 ساعت در ولتاژ و دمای نامی هستند. دمای محیط بالاتر خرابی روان کننده بلبرینگ را تسریع می کند و عمر مفید آن را کوتاه می کند. ساختار تمام فلزی TR655D-TP رویال فن برخی از اثرات دما را کاهش می دهد، اما عملکرد مداوم در انتهای بالای محدوده دمایی نامی همچنان عمر یاتاقان را در مقایسه با عملکرد در دماهای پایین تر کاهش می دهد. تعویض برنامه ریزی شده در طول خاموشی های برنامه ریزی شده تعمیر و نگهداری، از خرابی فن پیش بینی نشده جلوگیری می کند.
