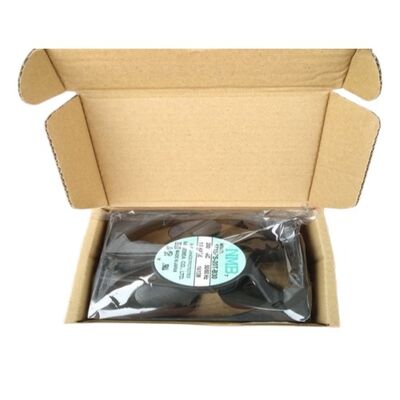

فن NMB 4715PS-20T-B30 200V 14/13W 120*120*38MM

4715PS-20T-B30 | فن خنک کننده 120 میلی متری AC Minebea NMB — 200 ولت / 14 وات / 2900 دور در دقیقه / 102 CFM / 5 تیغه / خنک کننده درایو CNC FANUC

فن AC 120 میلی متری NMB — خنک کننده صنعتی 200 ولت

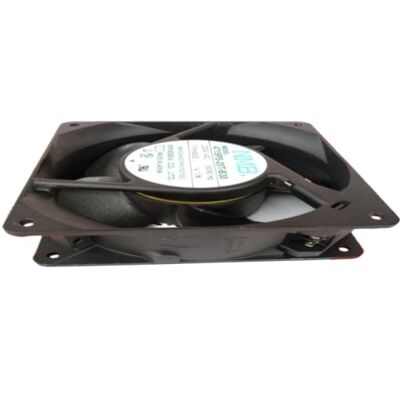

4715PS-20T-B30 یک فن خنک کننده محوری 120 میلی متر × 120 میلی متر × 38 میلی متر AC از NMB Technologies - یک تولید کننده بزرگ فن های دقیق برای کاربردهای صنعتی و تجاری است. این فن که از منبع تغذیه تکفاز 200 ولت AC در فرکانس 50/60 هرتز کار می‌کند، برای خنک‌سازی کابینت‌های کنترل CNC، محفظه‌های درایو سروو و الکترونیک برق صنعتی که منبع کلاس 200 ولت در دسترس است، طراحی شده است.

نام 4715 فاکتور فرم 120 میلی‌متری (عمق 47 × 15) را مشخص می‌کند - اندازه فن استاندارد صنعتی که روی پنل نصب می‌شود که با بریدگی‌های استاندارد در کابینت‌های درایو، پانل‌های کنترل و محفظه‌های الکترونیکی مطابقت دارد. پسوند PS پیکربندی خاص موتور NMB و تیغه را در این اندازه فریم مشخص می کند.

مشخصات کلیدی

ساخت بلبرینگ - قابلیت اطمینان طولانی مدت

بلبرینگ های دقیق NMB در 4715PS-20T-B30 در مقایسه با فن های غلاف آستین در کاربردهای درایو صنعتی، عمر مفید بالاتری را ارائه می دهند:

تحمل دما:یاتاقان‌های ساچمه‌ای عملکرد قابل اعتمادی را در محدوده دمای محیط وسیع‌تری نسبت به یاتاقان‌های آستین آغشته به روغن حفظ می‌کنند - در کابینت‌های محرک که دمای عملیاتی حالت پایدار می‌تواند به 40 تا 60 درجه سانتی‌گراد برسد، مهم است.

انعطاف پذیری جهت گیری:فن های بلبرینگ در هر جهت نصب - عمودی، افقی یا معکوس - به طور قابل اعتماد کار می کنند. فن های بلبرینگ آستین معمولاً برای حفظ توزیع روان کننده به جهت گیری های خاصی محدود می شوند.

عمر سرویس:یاتاقان های توپ دقیق، زمانی که به درستی روغن کاری شوند، عمر طولانی تری نسبت به یاتاقان های آستین دار تحت عملکرد مداوم معمول تجهیزات صنعتی ارائه می دهند - برای به حداقل رساندن فواصل نگهداری برنامه ریزی شده مهم است.

برنامه های کاربردی

خنک کننده کابینت کنترل CNC FANUC:جایگزینی مستقیم فن های خنک کننده مشخص شده FANUC در کابینت های کنترلی CNC سری 16i/18i/21i/30i و محفظه های سروو درایو.

خنک کننده سروو درایو صنعتی:خنک‌کننده روی پانل برای درایوهای فرکانس متغیر، تقویت‌کننده‌های سروو، و کابینت‌های درایو اسپیندل - حفظ دمای داخلی در محدوده عملکردی درایو.

تابلوهای کنترل ماشین ابزار CNC:خنک‌کننده برای الکترونیک پانل اپراتور، ماژول‌های منبع تغذیه و مجموعه‌های پردازنده CNC در ماشین‌ابزارهای 200 ولت AC.

خنک کننده منبع تغذیه صنعتی:خنک کننده محفظه الکترونیک در سیستم های UPS، یکسو کننده ها و تجهیزات تبدیل برق صنعتی.

سوالات متداول

Q1: چرا 4715PS-20T-B30 دارای دو درجه قدرت (14 وات و 13 وات) است؟

دو مقدار مربوط به عملکرد 60 هرتز و 50 هرتز است: 14 وات در 60 هرتز، 13 وات در 50 هرتز. سرعت و گشتاور موتور AC با فرکانس عرضه متناسب است - در 60 هرتز، موتور سریعتر کار می کند (RPM بالاتر) و توان بیشتری مصرف می کند. در فرکانس 50 هرتز، کندتر با مصرف انرژی کمتر کار می کند. مشخصات 2900 RPM برای عملکرد 60 هرتز اعمال می شود. فن در حدود 2400 دور در دقیقه در 50 هرتز کار می کند.

Q2: عمر مورد انتظار 4715PS-20T-B30 در سرویس درایو صنعتی چقدر است؟

فن های بلبرینگ دقیق NMB برای خدمات صنعتی مداوم طراحی شده اند. عمر واقعی سرویس به دمای عملیاتی، کیفیت ولتاژ منبع تغذیه و ارتعاش محیط بستگی دارد. در محیط های کابینت درایو معمولی (عملکرد مداوم در دمای 40 تا 50 درجه سانتیگراد)، عمر سرویس 30000 تا 50000 ساعت قابل دستیابی است. قبل از اینکه خرابی یاتاقان در پایان عمر باعث توقف برنامه ریزی نشده شود، تعویض برنامه ریزی شده در طول خاموشی های تعمیر و نگهداری برنامه ریزی شده توصیه می شود.

Q3: آیا می توان 4715PS-20T-B30 را با منبع AC 220 ولت یا 230 ولت استفاده کرد؟

ولتاژ نامی 200 ولت AC است. کارکرد با ولتاژ 220 ولت یا 230 ولت بیانگر شرایط اضافه ولتاژ 10 تا 15 درصدی است - موتور سریعتر از سرعت نامی کار می کند، جریان بیشتری می کشد و گرمای بیشتری تولید می کند. با گذشت زمان، این باعث کاهش عمر عایق موتور و عمر یاتاقان می شود. برای منبع تغذیه 220 ولت یا 230 ولت، از مشخصات NMB تأیید کنید که آیا عملکرد 200 ولت تا 230 ولت در محدوده ولتاژ نامی قرار دارد یا خیر، یا یک فن را انتخاب کنید که مخصوص ولتاژ منبع نصب است.

Q4: 4715PS-20T-B30 چگونه در یک برش پانل نصب می شود؟

فن 120×120 میلی‌متری در یک بریدگی استاندارد 119×119 میلی‌متری (تقریباً) با چهار پیچ نصب گوشه‌ای نصب می‌شود. عمق 38 میلی متری در پشت پانل قرار دارد. از تمیز و صاف بودن سطح پانل در محل نصب اطمینان حاصل کنید تا از انتقال لرزش جلوگیری شود. سمت تیغه فن رو به جهت جریان هوا است - قبل از نصب، جهت جریان هوای مورد نیاز (مصرف یا خروجی) را از مستندات سیستم خنک کننده درایو تأیید کنید.
