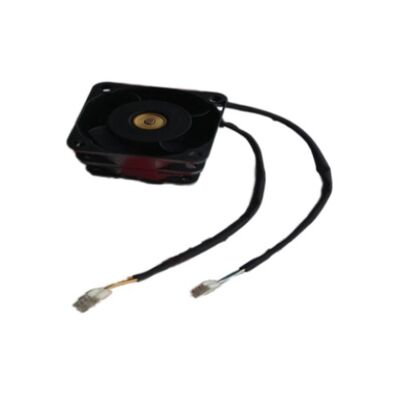

9CRA0412P4K10♫♪ Sanyo Denki SanAce فن ضد چرخش 40mm / 12V DC / 4-Wire / PWM / دو محوری / Ball Bearing

فن دوگانه ضد چرخش دو برابر عملکرد در همان فریم

9CRA0412P4K10 یک فن دو محوری معکوس از سری Sanyo Denki's SanAce است. دو فن 40 میلی متری که به صورت محوری جمع شده اند، با چرخ دو طرفه دوم در جهت مخالف اول می چرخد..این طراحی ضد چرخش یک رویکرد مهندسی ثبت شده سانیو دنکی برای به حداکثر رساندن جریان هوا و فشار ایستاتیک از یک فرمت فن فشرده است.

در یک فن استاندارد،هوا خارج از چرخ دار هم یک مولفه سرعت محوری (تکثیر مفید که هوا را از طریق تجهیزات حرکت می دهد) و هم یک مولفه سرعت چرخش (یک گرد و غبار چرخش که انرژی را هدر می دهد) دارد.. The counter-rotating design's second impeller captures this rotational kinetic energy and converts it to additional axial thrust — achieving significantly higher airflow and static pressure than any single fan of the same frame size could provide.

اطلاعات کلیدی محصول

حفاظت از روتور قفل شده

9CRA0412P4K10 شامل حفاظت از روتور قفل شده الکترونیکی است:

راه اندازی مجدد خودکار:اگر فن متوقف شود یا به طور مکانیکی مسدود شود، the electronic circuit detects the zero-speed condition and applies a restart cycle — preventing the DC motor from drawing sustained locked-rotor current that would destroy the motor winding insulation.

حفاظت از ضایعات:در کاربردهایی که فن های خنک کننده گاهی اوقات با زباله ها مواجه می شوند (تراکم گرد و غبار، قطعات مواد بسته بندی)محافظت از روتور قفل شده از سوختگی فوری موتور جلوگیری می کند در حالی که یک زنگ هشدار سیستم را از طریق خروجی سنسور سرعت ایجاد می کند.

درخواست ها

سرورها و تجهیزات شبکه:خنک کننده پرنده سرور با چگالی بالا، مدیریت حرارتی شاسی سوئیچ و تجهیزات شبکه ای مرکز داده که در آن فن های 40 میلی متری با فشار ایستاتیک بالا مسیرهای خنک کننده با مقاومت بالا را ارائه می دهند.

خنک کننده الکترونیک صنعتی:تجهیزات تبدیل قدرت، مرحله های قدرت servo drive، ماژول های UPS و الکترونیک کنترل صنعتی که نیاز به خنک سازی فشرده و فشرده در 40mm دارند.

تجهیزات مخابراتی:الکترونیک ایستگاه های پایه فشرده، کارت های خط روتر و ماژول های شاسی مخابراتی که تراکم فن محدود است و فن های ضد چرخش عملکرد را در فضای محدود فراهم می کنند.

خنک کننده تجهیزات پزشکی:محفظه های کامپکت الکترونیک پزشکی که نیاز به خنک سازی خاموش و با کارایی بالا با نظارت بر سرعت دارند.

سوالات عمومی

سوال1: مزیت اصلی فن های ضد چرخش نسبت به فن های استاندارد تک سایز یکسان چیست؟

فن های ضد چرخش به طور قابل توجهی فشار ایستاتیک بالاتر و اغلب جریان هوا بالاتر از یک فن واحد در همان اندازه فریم را به دست می آورند.تبدیل آن به یک جریان هوایی مفید اضافیاین باعث می شود که فن های برعکس چرخش انتخاب مورد نظر برای مسیرهای خنک کننده با مقاومت بالا باشند که در آن یک فن واحد نمی تواند فشار کافی را برای فشار هوا از طریق مقاومت حرارتی ایجاد کند.

سوال2: مشخصات سیگنال PWM که 9CRA0412P4K10 نیاز دارد چیست؟

فن Sanyo Denki SanAce به طور معمول یک سیگنال PWM 25kHz را با سوئیچ بالا (تقریباً 5V) و پایین (0V) در پین کنترل پذیرفته است.چرخه کاری سرعت فن را تعیین می کند ٪ چرخه کاری 100 حداکثر سرعت را تولید می کند; چرخه کار پایین تر سرعت را متناسب کاهش می دهد. برای مشخصات فرکانس PWM دقیق و سطوح ولتاژ ورودی مورد نیاز از صفحه داده 9CRA0412P4K10 تأیید کنید.

سوال 3: تفاوت پسوند K10 با سایر انواع پسوند K در سری 9CRA0412 چیست؟

در سری Sanyo Denki SanAce 9CR ، انواع K-suffix به طور معمول در طول سیم سرب متفاوت است. K03 نشان دهنده 30mm (3cm) است ، K10 نشان دهنده 100mm (10cm) است.تمام انواع K دارای مشخصات الکتریکی و جریان هوا هستندبرای نصباتی که نیاز به مدیریت کابل در عرض 100 میلی متر از بدن فن تا کانکتور دارند، K10 را انتخاب کنید.

Q4: آیا می توان 9CRA0412P4K10 را از یک منبع 5V برای کار با سرعت پایین تر تغذیه کرد؟

فن های ضد چرخش نیاز به ولتاژ حداقل برای تولید چرخش مغناطیسی کافی برای شروع و حفظ چرخش قابل اطمینان دارند.کار بسیار پایین تر از ولتاژ نامی خطر شکست راه اندازی را دارد (پمپ نمی تواند چرخش کافی را برای غلبه بر اصطکاک استاتیک استر تولید کند) و توقف پمپ احتمالیاز برگه اطلاعات 9CRA0412P4K10 تایید کنید که حداقل ولتاژ عملیاتی در حالت کلی، فن های سری 12V SanAce نباید برای عملکرد قابل اعتماد کمتر از 7V کار کنند.
