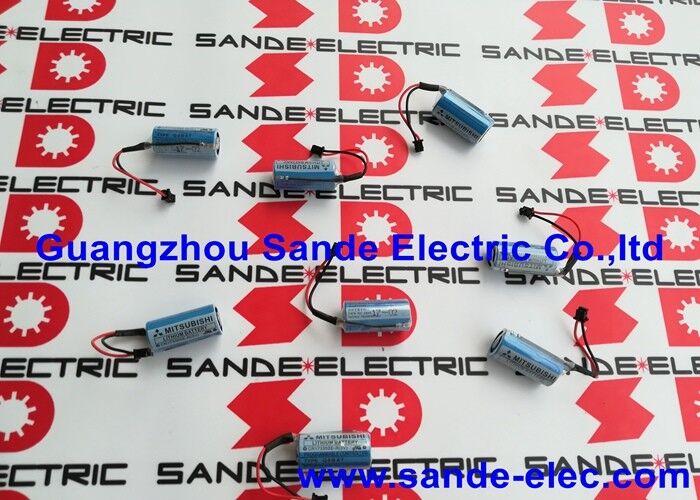

باتری کنترل شده میتسوبیشی Q6BAT

Q6BAT | باتری PLC سری Q میتسوبیشی MELSEC - 3 ولت / 1800 میلی آمپر ساعت / لیتیوم دی اکسید منگنز / حافظه برنامه و حفظ اطلاعات RAM

Q6BAT - باتری پشتیبان اختصاصی برای سری Q MELSEC

Q6BAT باتری پشتیبان اختصاصی میتسوبیشی الکتریک برای ماژول های CPU سری Q MELSEC است. این یک هدف خاص را دنبال می کند: حفظ تمام محتوای حافظه پشتیبان باتری در CPU سری Q در حالی که منبع تغذیه PLC حذف شده است.

MELSEC Q پلتفرم PLC مدولار و با کارایی بالا میتسوبیشی است که در طیف کامل اتوماسیون صنعتی از ماشین‌های مستقل کوچک تا سیستم‌های تولیدی بزرگ استفاده می‌شود. ماژول های CPU سری Q برای حفظ موارد زیر به Q6BAT متکی هستند:

حافظه برنامه:منطق نردبان برنامه GX Works2/GX Developer کاربر یا برنامه متن ساختاریافته ذخیره شده در RAM استاندارد - برنامه ای که ماشین یا فرآیند را کنترل می کند.

رم استاندارد:ثبت‌های داده (دستگاه‌های D)، ثبات‌های فایل، و سایر مناطق داده‌ای که در آن برنامه مقادیر فرآیند، شمارنده‌ها، داده‌های دستور پخت و وضعیت سیستم را ذخیره می‌کند.

ناحیه دستگاه قفل:دستگاه‌های بیت و کلمه خاص که توسط برنامه‌نویس به‌عنوان دستگاه‌های «چفت‌کننده» پیکربندی شده‌اند - حالت‌های خود را در طول چرخه‌های قدرت بدون نیاز به راه‌اندازی مجدد حفظ می‌کنند.

بدون Q6BAT، هر سه دسته از داده ها در هر چرخه برق از بین می روند - نیاز به بارگذاری مجدد برنامه و راه اندازی مجدد داده ها قبل از راه اندازی مجدد دستگاه.

مشخصات کلیدی

هشدار و مانیتورینگ کم بودن باتری

CPU سری Q بر ولتاژ Q6BAT نظارت می کند و قبل از اینکه حفظ حافظه در معرض خطر باشد، هشدار قبلی ارائه می دهد:

خطای SP.DI BATT:هنگامی که ولتاژ Q6BAT به زیر آستانه زنگ هشدار می‌رسد (تقریباً 2.7 ولت)، CPU یک خطای SP.DI BATT ایجاد می‌کند که در نشانگر ERR ماژول CPU، عیب‌یابی نرم‌افزار برنامه‌نویسی و هر صفحه هشدار HMI پیکربندی شده قابل مشاهده است.

LED BAT روی CPU:ماژول CPU MELSEC Q دارای یک LED اختصاصی BAT است که وقتی ولتاژ باتری به زیر آستانه می‌رسد روشن می‌شود.

رله ویژه SM51 / رجیستر SD51:برنامه PLC می‌تواند وضعیت هشدار باتری را از SM51 (پرچم هشدار باتری) و SD51 (وضعیت باتری) بخواند - اعلان خودکار SCADA یا خروجی خطای دستگاه را هنگام فعال شدن زنگ باتری فعال می‌کند.

سناریوهای کاربردی

تعویض تعمیر و نگهداری MELSEC Q PLC:یک Q02HCPU در یک ماشین تولیدی، خطای BAT LED و SP.DI BATT را پس از چندین سال سرویس ایجاد می کند. Q6BAT در طول تغییر برنامه ریزی شده بعدی تعمیر و نگهداری جایگزین می شود - برنامه و داده ها دست نخورده باقی می مانند.

نصب سری Q جدید:یک سیستم MELSEC Q برای خط تولید جدید راه اندازی شده است. Q6BAT در CPU Q نصب شده است و از این رو تاریخ تعویض در برنامه تعمیر و نگهداری برای 3 تا 4 سال ثبت می شود.

سوالات متداول

Q1: کدام ماژول های CPU سری Q از Q6BAT استفاده می کنند؟

Q6BAT با تمام ماژول‌های استاندارد CPU سری Q سازگار است: Q00CPU، Q01CPU، Q02CPU، Q02HCPU، Q06HCPU، Q12HCPU، Q25HCPU، و انواع توسعه‌یافته آنها. سازگاری را از دفترچه راهنمای سخت افزار ماژول CPU خاص تأیید کنید - روش نصب باتری و محل اتصال بر اساس نوع CPU کمی متفاوت است.

Q2: آیا می توان Q6BAT را در حالی که MELSEC Q PLC در حال کار است جایگزین کرد؟

بله. با برق Q PLC و در حالت RUN، منبع تغذیه داخلی تمام حافظه را حفظ می کند - Q6BAT را می توان بدون از دست دادن اطلاعات جدا کرد و جایگزین کرد. سریع تعویض کنید CPU را برای مدت طولانی بدون باتری رها نکنید. اگر تعویض بیش از چند دقیقه طول بکشد، جایگزینی با خاموش کردن، خطر از دست رفتن اطلاعات را به همراه دارد.

Q3: "دستگاه قفل" در توضیحات برنامه Q6BAT به چه معناست؟

دستگاه های لچ نواحی حافظه PLC (محدوده دستگاه بیت و کلمه خاص) هستند که کاربر پیکربندی می کند تا مقادیر خود را در چرخه های قدرت حفظ کند. آنها در GX Works2/GX Developer به‌عنوان نگهدارنده برنامه‌ریزی شده‌اند - آنها آخرین مقادیر خود را در سراسر خاموش و روشن کردن بدون شروع مجدد نگه می‌دارند. بدون Q6BAT، حتی این دستگاه‌های پیکربندی‌شده به‌عنوان نگهدارنده در صورت قطع برق، ارزش خود را از دست می‌دهند.

Q4: ولتاژ Q6BAT چگونه بر عملکرد CPU سری Q در باتری کم تأثیر می گذارد؟

هنگامی که Q6BAT به زیر آستانه هشدار (~ 2.7 ولت) می رسد، CPU خطای SP.DI BATT را ایجاد می کند اما به طور عادی به کار خود ادامه می دهد - زنگ باتری باعث توقف اجرای برنامه نمی شود. زنگ خطر قریب‌الوقوع نگهداری داده‌ها را نشان می‌دهد، نه یک خطای فوری CPU. تعویض در زنگ هشدار - حفظ اطلاعات تا زمانی که باتری کمتر از آستانه نگهداری خالی شود، کارایی خود را حفظ می کند.
