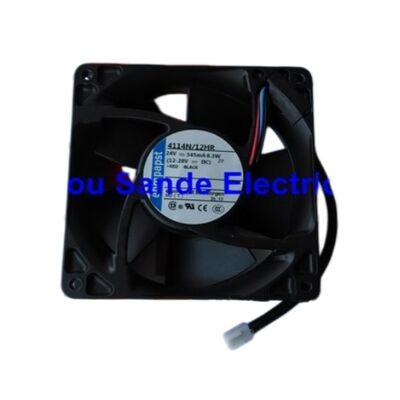

۴۱۱۴N-۱۲HR فان خنک کننده ی جدید ۴۱۱۴N/12HR ۴۱۱۴N ۱۲HR DC24V ۳۴۵mA ۸٫۳W

4114N-12HR. ebm-papst 120mm DC کولر فن 24V / 345mA / 8.3W / 4000 RPM / 126 CFM / کولر اینورتر صنعتی

ebm-papst 4114N / 12HR ️ فن DC صنعتی برای خنک سازی اینورتر

4114N-12HR یک فن خنک کننده محوری 24 ولت DC از ebm-papst است یکی از تولید کنندگان پیشرو جهان از فن ها و موتورهای صنعتی،با دفتر مرکزی در آلمان و شهرت محصولات خنک کننده دقیق مهندسی. 4114N / 12HR از مجموعه 4114N ebm-papst است

جریان هوا 126.3 CFM در 4000 RPM باعث می شود که 4114N-12HR یک فن 120 میلی متری با عملکرد بالا باشد که جریان هوا را به طور قابل توجهی بیشتر از فن های 120 میلی متری معمولی در ولتاژ مشابه ارائه می دهد.این عملکرد با کاربرد اصلی آن به عنوان یک فن خنک کننده برای اینورترهای صنعتی سازگار است، جایی که ضخامت قدرت IGBT بالا نیاز به حداکثر جریان هوا در قالب استاندارد 120mm دارد.

مشخصات کلیدی

ebm-papst مهندسی استاندارد های فن صنعتی برتر

ebm-papst به طور بین المللی به خاطر برتری مهندسی فن شناخته شده است ‬ فن های صنعتی آنها در کاربردهای سختگیرانه ای که قابلیت اطمینان و ثبات عملکرد مهم است مشخص شده است:

تکنولوژی موتور EC (برنامه الکترونیکی):ebm-papst پیشگام در تکنولوژی فن EC بود موتورهای بدون برش DC با سوئیچ الکترونیکی کارآمد.4114N-12HR از طراحی موتور بدون برس DC برای عمر طولانی و بهره وری بالا در مقایسه با موتورهای AC قطب سایه دار در همان برنامه استفاده می کند.

بهره وری بالای جریان هوا:4114N / 12HR 126.3 CFM را از 8.3W ارائه می دهد. نسبت جریان هوا به قدرت که منعکس کننده طراحی بادکنک هواپیمایی ebm-papst و موتور کارآمد است.فن های استاندارد صنعتی DC با اندازه مشابه به طور معمول 80-100 CFM را ارائه می دهند؛ خروجی 126 CFM 4114N / 12HR آن را به عنوان یک واحد با عملکرد بالا شناسایی می کند.

درخواست ها

درایوهای فرکانس متغیر صنعتی:فن جایگزین یا خنک کننده مستقیم برای محفظه های VFD / اینورتر با استفاده از خنک کننده 24V با نظارت بر سرعت فن، مشخصات مشترک در Siemens MICROMASTER، ABB ACS، Danfoss،و پلتفرم های محرک مشابه با استفاده از فن های خنک کننده 24 ولت DC.

خنک کننده تقویت کننده سرو:فن خنک کننده 24 ولت برای کابینت های servo drive ️ جریان هوای 126 CFM گرما را از مراحل قدرت IGBT در محفظه های تقویت کننده servo متوسط حذف می کند.

تجهیزات اتوماسیون صنعتی:خنک کننده برای کنترل کننده های اتوماسیون، منابع برق و کامپیوترهای صنعتی که نیاز به فن های 120mm 24V DC با نظارت بر سرعت دارند.

سوالات عمومی

سوال1: پسوند HR در ebm-papst 4114N-12HR چه چیزی را نشان می دهد؟

در سیستم نامگذاری ebm-papst، پسوند HR یک نسخه خاص را با حفاظت از قفل روتور و خروجی سرعت (بازخورد تاکومتر) شناسایی می کند.نسخه های استاندارد بدون HR 2 سیم هستند (فقط قدرت)؛ نسخه های HR دارای 3 سیم از جمله خروجی نظارت بر سرعت هستند. نام HR برای برنامه های محرک و اینورتر مورد نیاز است که نیاز به تشخیص خرابی فن از طریق ورودی سیگنال سرعت دارند.

سوال2: فرمت خروجی سیگنال سرعت فن 4114N-12HR چیست؟

خروجی سیگنال سرعت از سیم سوم به طور معمول خروجی پالس جمع آوری کننده باز است که در بسیاری از پیکربندی های ebm-papst دو پالس در هر چرخش تولید می کند.اینورتر یا کنترل کننده نظارت بر فرکانس پالس برای محاسبه واقعی RPM فنمشخصات خروجی دقیق (انبوهی در هر چرخش، ولتاژ سیگنال، ظرفیت جریان) از صفحه داده ebm-papst 4114N / 12HR تأیید شده است.

سوال 3: آیا 4114N-12HR با منبع 12 ولت برای کار با سرعت کاهش یافته سازگار است؟

4114N-12HR براي 24 ولت DC مجهز شده Operating at 12V reduces the motor speed to approximately half the rated RPM (due to the proportional relationship between DC voltage and brushless motor speed in open-loop operation) — airflow drops significantly and the fan may not generate enough torque to start reliably at cold temperaturesقبل از استفاده از فن خارج از برق 24 ولت، باید از مشخصات ebm-papst برای حداقل ولتاژ کار استفاده شود.

سوال 4: چگونه می توانم تایید کنم که 4114N-12HR جایگزین مناسب برای کولر inverter من است؟

مشخصات برچسب فن شکست خورده را با 4114N-12HR مقایسه کنید: ولتاژ (24V DC) ، ابعاد (120 × 120 × 38mm) ، و تعداد کانکتور / سیم (3 سیم).اگر فن اصلی یک مارک متفاوت است اما این پارامترها را به اشتراک می گذارد، 4114N-12HR می تواند به عنوان یک جایگزین کاربردی استفاده شود.تایید قطبیت سیگنال سرعت سیم سوم و شمارش نبض مطابقت با مشخصات ورودی خطای فن درایو.
