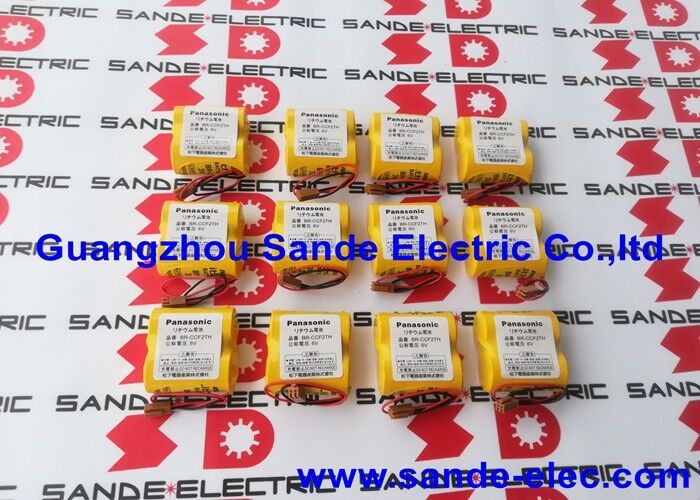

باتری پاناسونیک BR-CCF2TH BRCCF2TH

BR-CCF2TH. پاناسونیک باتری لیتیوم 6 ولت 5 آمپر 2 سلول C-Size / FANUC Alpha ABS Servo Backup / Brown JAE Connector

بسته لیتیوم C-Size برای پشتیبان گیری Servo با ظرفیت بالا

The BR-CCF2TH is Panasonic's twin C-size lithium battery for FANUC Alpha servo amplifier ABS (Absolute Positioning System) backup — the highest-capacity variant in the FANUC Alpha absolute encoder battery rangeدو سلول C-size BR پاناسونیک در سری تولید 6V در 5000mAh ٪ ذخیره انرژی قابل توجهی بزرگتر از بسته های کوچکتر 2/3A یا A استفاده شده در سایر سیستم های FANUC است.

سیستم سرو FANUC Alpha نیاز به ظرفیت بالاتر بسته C دارد تا داده های موقعیت رمزگذاری کننده ABS را در طول دوره های طولانی خرابی ماشین حفظ کندآخر هفته های طولانی، یا دوره های نگهداری که CNC ممکن است برای هفته ها یا ماه ها خاموش باشد.

مشخصات کلیدی

FANUC Alpha ABS ️ چه چیزی از BR-CCF2TH محافظت می کند

مدار موقعیت مطلق (ABS) سیستم سرو FANUC Alpha داده های موقعیت محور را به طور مداوم حفظ می کند حتی در حالی که منبع برق CNC خاموش است.BR-CCF2TH شمارنده موقعیت و حافظه رمزگر را با جریان 6V آماده مورد نیاز برای حفظ این داده های موقعیت مطلق در طول دوره های خاموش شدن برق تامین می کند.

بدون باتری:در قدرت بعدی، CNC نمی تواند موقعیت مطلق را از رمزگذاری کننده بخواند یک حرکت مرجع (homing) قبل از هر حرکت محوری مجاز است.این زمان قابل توجهی را به هر دنباله روشن شدن اضافه می کند.

با BR-CCF2TH:موقعیت مطلق در طول دوره های خاموش شدن انرژی حفظ می شود تا زمانی که باتری شارژ شود ¢ CNC موقعیت محور فعلی را مستقیماً در زمان قدرت می خواند ، بدون نیاز به هومینگ.

سناریوهای کاربرد

آلارم باتری ABS آلفا:محور آلفا FANUC CNC یک هشدار باتری ABS را نشان می دهد. BR-CCF2TH (A98L-0001-0902) در طول تعمیرات برنامه ریزی شده جایگزین می شوددر زمان راه اندازی مجدد اجرا شده.

آماده سازی برای خاموش کردن کارخانه:قبل از یک خاموشی سه هفته ای در سراسر کارخانه، تعمیر و نگهداری وضعیت باتری BR-CCF2TH را در تمام تقویت کننده های سرو آلفا بررسی می کند اطمینان از کم شدن باتری ABS در طول دوره خاموش شدن طولانی مدت.

سوالات عمومی

سوال1: کدام آلارم FANUC نشان می دهد BR-CCF2TH نیاز به تعویض در یک سرو آلفا دارد؟

CNC یک هشدار باتری مرتبط با ABS را تولید می کند (معمولا هشدار 9F برای سری Alpha،یا یک آلارم سیستم که نشان می دهد ولتاژ باتری در محور آسیب دیده پایین است) . در آژير جايگزين کنيد تا از دست دادن موقعیت هاي مطلق رمزگير نگرديد

س2: آیا BR-CCF2TH را می توان در حالی که CNC روشن است جایگزین کرد؟

بله، با استفاده از قدرت CNC و سرو، منبع تقویت کننده حافظه رمزگذاری کننده ABS را حفظ می کندباتری جدید را قبل از جدا کردن قدیمی متصل کنید. تعویض با قدرت خاموش خطر از دست دادن موقعیت مطلق اگر شکاف بیش از زمان نگه داشتن کدگر است.

سوال 3: تفاوت بین BR-CCF2TH و BR-AGCF2W کوچکتر که در سایر سیستم های FANUC استفاده می شود چیست؟

BR-CCF2TH از سلول های 2 × C اندازه برای 5000mAh در 6V استفاده می کند - بسته ظرفیت بالاتر برای تقویت کننده های FANUC Alpha ABS که نیاز به مدت پشتیبان طولانی تری دارند.BR-AGCF2W از سلول های 2 × اندازه A برای تقریبا 1800mAh در 6V برای تقویت کننده های سری Beta با نیازهای ظرفیت کمتر استفاده می کندهر دو از کانکتورهای شیمیایی Panasonic BR و کانکتورهای JAE قهوه ای استفاده می کنند، اما اندازه های فیزیکی و سیستم های FANUC که به آنها خدمت می کنند متفاوت است.

سوال 4: عمر یک BR-CCF2TH که استفاده نشده است چقدر است؟

تقریباً 10 سال در دمای اتاق. سلول های Li-CFx سری Panasonic BR دارای نرخ تخلیه خود کم هستند یک BR-CCF2TH غیر استفاده شده اکثر ظرفیت 5Ah خود را در طول یک دهه ذخیره سازی حفظ می کند.در هنگام استفاده از ذخایر ذخیره شده، تاریخ تولید را بررسی کنید. هر باتری که نشان 10 سال را نشان می دهد، بدون توجه به شرایط بصری، جایگزین کنید..
