| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A860-2120-V003 |
شماره بخش:A860-2120-V003
سری:A860-2120
تولید کننده:شرکت فانوک

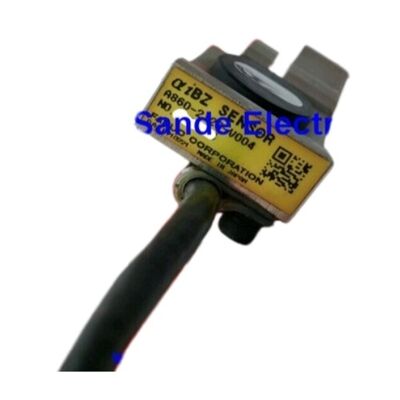

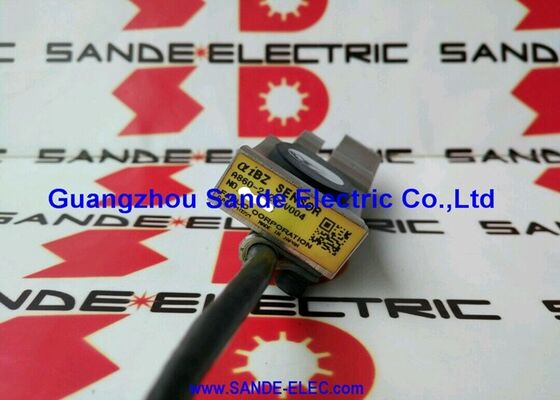

توضیحات:حسگر AiBZ W/ حلقه نصب
کاربرد:فانوک موتور چرخ چرخدار متناوب داخلی
شامل:واحد حسگر + حلقه نصب یکپارچه
حالت:جدید / بازسازی شده
درFanuc A860-2120-V003یک سنسور رمزگذاری AiBZ برای مجموعه موتور های چرخ دنده ای AC ساخته شده Fanuc است. دستگاه حسگر که موقعیت روتور و داده های سرعت در زمان واقعی را به محرک دنده می دهد.
این نوع کشتی ها با حلقه نصب کامل هستند،که رابط مکانیکی دقیق است که بدن سنسور را در موقعیت رادیال صحیح نسبت به چرخ تن موتور یا مسیر هدف مغناطیسی ثابت می کند.، ایجاد شکاف هوا و تراز که خواندن دقیق کدگر بستگی دارد.
در یک موتور فانوک، روتر موتور به طور مستقیم بر روی میله فانکس ماشین نصب می شود
محور در راستای روتور موتور حرکت می کندو حسگر AiBZ بازخورد موقعیت را فراهم می کند که باعث می شود این ترتیب به عنوان یک محور سرو با حلقه بسته به جای یک درایو سرعت متغیر ساده عمل کند. کنترل جهت گیری ، شکل گیری محور C ، چرخه های ضربه زدن و برش رشته همه نیاز به این حلقه بازخورد دارند تا به درستی کار کنند.یک سنسور AiBZ شکست خورده یا تخریب شده تمام این تکه ها را به طور همزمان خاموش می کند..
چیزی که A860-2120-V003 را از نوع V004 متمایز می کند (که حلقه نصب را حذف می کند) کامل بودن سخت افزار است.داشتن حلقه نصب، متغیر منابع و نصب را از بین می برد.: حلقه ارائه شده با سنسور با تحملات مکانیکی بدن سنسور مطابقت دارد، اطمینان حاصل شود که واحد جمع آوری شده با مشخصات شکاف هوا بدون لرزش و یا سخت افزار فاصله گذاری ساختگی مطابقت دارد.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A860-2120-V003 |
| سری | A860-2120 |
| شامل | واحد حسگر + حلقه نصب |
| درخواست | موتور فانوک متناوب |
| عملکرد | موقعیت روتور / بازخورد سرعت (کدگر AiBZ) |
| تولید کننده | شرکت Fanuc، ژاپن |
نامگذاری AiBZ کنوانسیون نامگذاری Fanuc برای سنسور انکودر افزایشی با ظرفیت مطلق است که در موتورهای فولادی داخلی αi استفاده می شود. بخش "Ai" مجموعه موتور را شناسایی می کند."BZ" نشان دهنده نوع رابط رمزگذاری کننده B است که به کانال های خروجی پالس افزایشی (A) اشاره دارد., B phase quadrature) و Z یک بار در هر چرخش پالس صفر است که موقعیت مرجع مطلق را تعیین می کند.
در هر زمان روشن شدن، کنترل اسپندل با جستجو برای پالس Z، رمزگذاری کننده را شروع می کند.درایو می داند که موقعیت مطلق میله در یک چرخش، و شمارش افزایشی A / B از آن نقطه به بعد ردیابی را حفظ می کند.این توالی راه اندازی است که عملکرد "توجه اسپندل" است که باید با موفقیت قبل از ماشین آماده برای کار است..
سنسور یک الگوی فیزیکی را تشخیص می دهد ٬ یک مسیر هدف مغناطیسی یا نوری ٬ در شاخه موتور یا یک چرخ تن نصب شده بر روی آن.
فاصله هوا بین سطح حسگر و مسیر هدف، دامنه سیگنال و چرخه کار را تعیین می کند.تماس مکانیکی با هدف چرخان ممکن استاگر فاصله بیش از حد بزرگ باشد، دامنه سیگنال به زیر آستانه گیرنده می افتد و درایو موقعیت خود را از دست می دهد.حلقه نصب در A860-2120-V003 این شکاف را به طور دقیق به عنوان بخشی از نصب تعیین می کند.
درایو اسپندل از بازخورد کدگذاری AiBZ به چندین روش متفاوت بسته به حالت عملیاتی که توسط برنامه CNC فرمان داده می شود استفاده می کند.در حالت کنترل سرعت پیش فرض برای برش مستقیم عبور می کند اینکودر بازخورد سرعت را به تنظیم کننده سرعت درایو ارائه می دهد، که RPM برنامه ریزی شده را در برابر بار های برش متغیر حفظ می کند.
در حالت جهت گیری پیچ ، محرک به حالت کنترل موقعیت تغییر می دهد و از پالس Z و موقعیت افزایشی برای آوردن پیچ به موقعیت توقف زاویه ای برنامه ریزی شده برای تغییر ابزار استفاده می کند.
در محور C یا حالت ضربه زدن، CNC از موقعیت پیچ به عنوان محور سرو در محاسبات مداخله خود استفاده می کند، که نیاز به چرخه بازخورد موقعیت کامل دارد.
هر آژیر مربوط به رمزگذاری در CNC √ AL-300 سری بر روی کنترل Fanuc 0i/30i √ که به مدار رمزگذاری پیچ اشاره دارد به طور معمول یا سنسور، کابل،یا مدار دریافتی رمزگذاری کننده تقویت کننده.
A860-2120-V003 قطعه ی جایگزینی مناسب برای خرابی های خاص سنسور در سری سنسور A860-2120 با حلقه ی نصب اصلی که هنوز در دستگاه قابل استفاده است.
The A860-2120-V003 is used in Fanuc's built-in spindle motor product line — spindle motors designed for direct installation into machine tool spindle cartridges rather than external belt or coupling connections.
نام مدل موتور و مستندات سازنده ماشین تعیین می کند که آیا سری سنسور A860-2120 مناسب برای نسخه خاص موتور پیچ است.
نصب نیاز به دسترسی به حفره سنسور موتور، به طور معمول از پشت کارتریج پیچ دارد و شامل برداشتن سنسور شکست خورده است.نصب A860-2120-V003 با حلقه نصب آن در محفظه سنسور، بررسي شکاف هوا، و دوباره اتصال کابل رمزگذاری.
پس از جمع آوری مجدد، اسپندل باید یک حرکت جهت گیری را انجام دهد تا قبل از بازگشت ماشین به تولید، نبض Z به درستی تشخیص داده شود.
سوال1: تفاوت بین A860-2120-V003 و A860-2120-V004 چیست؟
V003 شامل حلقه نصب است؛ V004 شامل آن نیست. هر دو همان عنصر سنسور از سری A860-2120 هستند و به همان عملکرد بازخورد موقعیت AiBZ خدمت می کنند.
هنگامی که حلقه نصب اصلی در سنسور نصب شده دست نخورده و آسیب ندیده باشد،V004 یک جایگزین حسگر مقرون به صرفه را فراهم می کند حلقه موجود در دستگاه باقی می ماند و عنصر حسگر جدید در آن نصب می شود.
هنگامی که حلقه نصب آسیب دیده، خورد یا در دسترس نیست، V003 مجموعه کامل را با یک حلقه جدید متناسب با سنسور فراهم می کند.
س2: کدام آلارم های CNC به خرابی سنسور AiBZ اشاره می کنند؟
در کنترل های Fanuc سری 0i، 30i، 31i و 32i، آلارم های کدگر اسپینل به طور معمول به عنوان کد های هشدار SP-xxxx که در پانل اپراتور نمایش داده می شوند ظاهر می شوند.کد های متداول مربوط به بازخورد سنسور شامل SP-9001 (قطع رمزگذاری اسپندل)، SP-9002 (شکست سیگنال کدگر اسپندل) و کدهای مشابه در محدوده SP-9xxx.
تاريخچه آلارم سي ان سي و ال اي دي تشخيصي تقویت کننده اسفنل هر دو ميتونن به مدار بازخورد کدگر اشاره کننبررسی کنید که کانکتور کابل انکودر در هر دو طرف موتور و تقویت کننده تمیز و کاملاً فعال است..
سوال 3: هنگام نصب A860-2120-V003، شکاف هوا چگونه تنظیم می شود؟
حلقه نصب در A860-2120-V003 شکاف هوا را به صورت مکانیکی تنظیم می کند حلقه صورت سنسور را در یک جابجایی ثابت از صورت محفظه موتور هنگام نشستن درست قرار می دهد.شکاف واقعی بین چهره سنسور و هدف مغناطیسی در شاخه چرخش توسط ترکیب هندسه حلقه و ابعاد شاخه به خانه تعیین می شود.
پس از نصب، عملکرد صحیح را با نظارت بر سیگنال رمزگذاری اسپینل در صفحه تشخیصی CNC در طول حرکت جهت گیری آهسته و تأیید اینکه پالس Z به درستی دریافت شده است، تأیید کنید.
سوال 4: آیا A860-2120-V003 با تمام موتورهای فانوک αi قابل استفاده است؟
سری سنسور A860-2120 برای مدل های خاص موتور های فانوک طراحی شده است. سازگاری بستگی به اندازه قاب موتور و ابعاد مکانیکی حفره سنسور دارد.مستندات موتور فانوک برای هر مدل موتور شماره قطعات حسگر سازگار را مشخص می کند.
استفاده از سری حسگرهای نادرست ️ ابعاد فیزیکی متفاوت ️ خطر شکاف هوا نادرست، تداخل مکانیکی یا سطوح سیگنال ناسازگار را دارد.همیشه شماره قطعات سنسور را با برچسب نام موتور یا لیست قطعات جایگزین موتور فانوک قبل از سفارش تأیید کنید.
س5: عمر سنسور AiBZ چقدر است و چه زمانی باید به طور فعال تعویض شود؟
Fanuc یک فاصله تعویض ثابت مبتنی بر زمان برای سنسورهای AiBZ منتشر نمی کند؛ آنها در صورت خرابی یا زمانی که شواهد تشخیصی نشان می دهد تخریب می شوند، تعویض می شوند.حسگرها در محیط های ابزار ماشین از لرزش فرسایش تجمع می کنند، چرخه حرارتی، و آلودگی مایع خنک کننده در طول سالهای خدمت.
یک سیاست جایگزینی پیشگیرانه برای ماشین هایی که در دو یا سه شیفت کار می کنند، مناسب است.زمانی که وقفه های غیر برنامه ریزی شده فندل تأثیرات زیادی بر تولید دارد.
