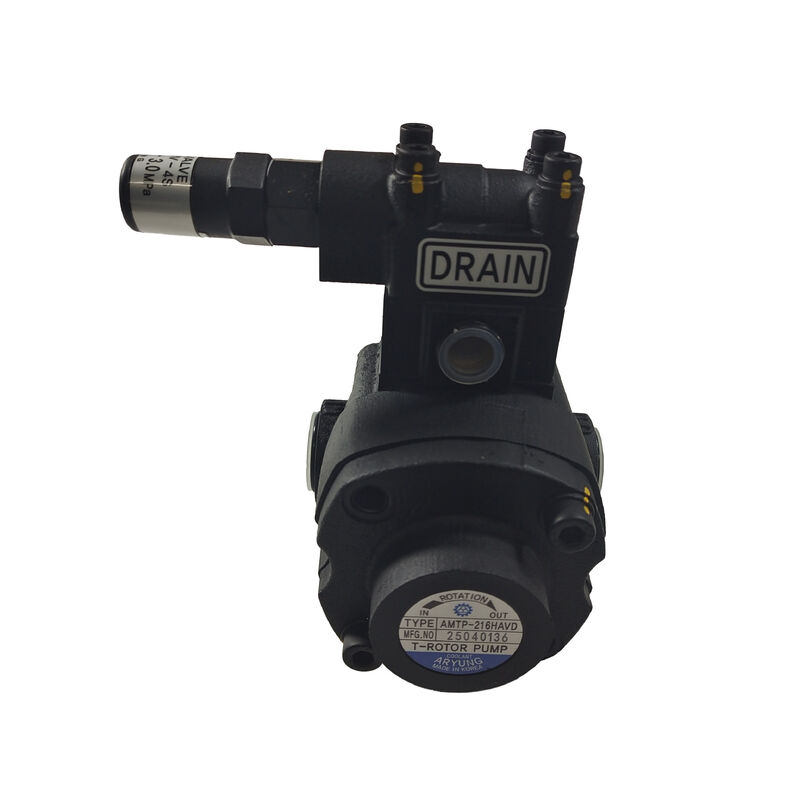

ATP-216HAVD. پمپ روغن T-Rotor مهر زیتون دوگانه / دمای بالا 180 درجه سانتیگراد / مواد مهر FKM / دریچه کمک داخلی

ATP-216HAVD پمپ T-Rotor ساخته شده برای مقاومت در دمای بالا

The ATP-216HAVD is a pump-only unit in the ATP-HA T-Rotor series — engineered for continuous operation in elevated-temperature fluid handling applications on CNC machine tools and industrial fluid systems: گردش مایع خنک کننده، انتقال روغن، انتقال سوخت، مدارهای روان کننده ماشینو سیستم های نیروی هیدرولیکی که دمای مایعات پایدار نزدیک یا فراتر از مرزهای مواد مهر پمپ استاندارد استویژگی تعریف کننده سری HA پیکربندی مهر روغن دوگانه آن با استفاده از مواد FKM (فلورولاستومر) است که برای مقاومت در برابر دمای کار مداوم کمتر از 180 °C طراحی شده است.بسیار بالاتر از ظرفیت نایتریل استاندارد یا دیگر مهر و موم های استالومر عمومی.

The "216" size code identifies this model's specific displacement and mounting dimensions within the broader ATP-HA range (which spans size codes from 204 through 220) — and the "VD" suffix identifies the relief-valve-equipped variant with this specific valve and seal configuration، به عنوان متمایز از متغیر پسوند "VB" مشابهی که در همان کد اندازه ارائه می شود.

پمپ های T-Rotor از یک اصل چرخ دنده trochoid استفاده می کنند یک جفت چرخ دنده داخلی / خارجی که در آن چرخ دنده داخلی یک دندان کمتر از چرخ دنده خارجی دارد،ایجاد اتاق های مایع در حال گسترش و انقباض به عنوان روتورها به طور عجیب و غریب می چرخند. این طراحی تولید صاف، کم نبض تخلیه با کاهش لباس دندان دنده در مقایسه با پمپ دنده های خارجی معمولی،زیرا پروفایل دندان trochoid نگه داشتن چرخش به جای تماس لغزنده بین سطوح دنده.

اطلاعات کلیدی محصول

مهر دوگانه روغن - راه حل مهندسی در دمای بالا

یک مهر روغن واحد در یک برنامه پمپ درجه حرارت بالا با یک تعادل دشوار روبرو است: بخش های مهر نازک تر سریعتر به چرخه حرارتی پاسخ می دهند، اما کاهش ضایعات مهر را فراهم می کنند.بخش های ضخیم تر به طور قابل اطمینان تر مهر و موم می کنند اما گرما بیشتر اصطکاک داخلی را تولید می کنند. ATP-216HAVD با ترتيب دو مهر اين مسئله را حل ميکنه:

عملکرد مهر و موم اصلی:مهر و موم اول مانع اصلی از نشت مایع در امتداد عمود پمپ است که به طور مداوم در برابر فشار مایع پمپاژ شده و سطح چرخنده عمود کار می کند.

افزوده شدن مهر ثانویه:مهر دوم یک مانع پشتیبان را فراهم می کند اگر مهر اولیه از اثر کار طولانی مدت در دمای بالا دچار فرسایش سریع شود ، مهر ثانویه محاصره را حفظ می کند ،گسترش فواصل خدمات موثر قبل از شکست کامل مهر و موم باعث نشت مایع می شود.

انتخاب مواد FKM:FKM (commonly known by the trade name Viton among fluoroelastomer compounds) is selected specifically for its high-temperature chemical and thermal stability — FKM compounds maintain elastomeric sealing properties at sustained temperatures that would cause standard NBR (nitrile) seals to harden، شکستن و شکست خوردن

درخواست ها

انتقال نفت و سوخت:سیستم های انتقال روغن صنعتی، مدیریت سوخت در ماشین آلات ابزار و موتورها و انتقال مایعات عمده که دمای مایعات منبع بالا نیاز به قابلیت مهر و موم با دمای بالا دارد.

روغن ماشین و ابزار:سیستم های روانکاری متمرکز بر روی ماشین آلات، تجهیزات CNC،و ماشین آلات تولیدی که روغن روان کننده در دمای کار بالا در نزدیکی اجزای تولید کننده گرما دستگاه گردش می کند.

سیستم های نیروی هیدرولیکی:واحدهای نیروی هیدرولیکی که مایع کار در آن در دمای بالا به دلیل چرخه کار مستمر و محیط های نصب با دمای محیط بالا کار می کند.یا نزدیکی به تجهیزات تولید گرما.

دستکاری مایعات فرآوری در دمای بالا:فرآیندهای صنعتی که روغن های گرم یا مایعات انتقال حرارتی را به گردش می رسانند که در آن مواد مهر پمپ استاندارد زودتر تخریب می شوند.

سوالات عمومی

سوال 1: چه محدودیتی از دمای ATP-216HAVD اعمال می شود و چرا از حداکثر مطلق ماده FKM پایین تر است؟

درجه 180 درجه سانتیگراد، حد کار مستمر مشخص شده توسط سازنده پمپ برای ATP-216HAVD است، که مقدار آن به فشار حرارتی ترکیبی روی مواد مهر و موم مربوط می شود.روان کننده ی لاجریدر حالی که ترکیبات استامور FKM می توانند دمای لحظه ای بالاتر را در انزوا تحمل کنند،حد نامی مجموعه پمپ کامل عملکرد سیستم یکپارچه را در تمام اجزای آن منعکس می کند.، نه تنها مواد مهر و موم.

س2: چگونه مهر و موم روغن دوگانه عمر خدمت را در مقایسه با یک پمپ یک مهر و موم افزایش می دهد؟

ترتیب دو مهر و موم یک مانع بسته بندی پشتیبان را فراهم می کند اگر مهر و موم اصلی از قرار گرفتن در معرض دمای بالا به جای نشت فوری در هنگام استفاده از مهر و موم اولیه تخریب شود.مهر ثانویه نگه داشتن محاصره، که فاصله مفید قبل از نیاز به تعویض کامل مهر را افزایش می دهد.این به ویژه در کاربردهای درجه حرارت بالا با کار مداوم که در آن سایش مهر سریعتر از در سرویس دمای محیط پیشرفت می کند، ارزشمند است.

س3: آیا شیر امداد در ATP-216HAVD در بدن پمپ یکپارچه شده است یا نیاز به لوله کشی خارجی دارد؟

دریچه کمکی بر روی پیکربندی VD به طور مستقیم در گداخته بدن پمپ یکپارچه شده است و عملکرد دور زدن را بدون یک مجموعه دریچه خارجی جداگانه فراهم می کند.از آنجایی که شیر یک بخش استاندارد از نام HAVD است (متمایز از نوع ساده HA بدون شیر در همان کد اندازه 216)، نیازی به سفارش جداگانه یا نصب شیر خارجی نیست.

سوال 4: محدوده سرعت چرخش مناسب پمپ های ATP-216HAVD T-Rotor چیست؟

پمپ های T-Rotor در این خانواده طراحی در طیف وسیعی از سرعت ها کار می کنند. به طور معمول از 300 rpm در پایان پایین تا 3000 rpm در پایان بالا، بسته به مدل خاص و سرعت جریان مورد نیاز.سرعت های پایین تر باعث کاهش فرسایش و سر و صدا برای کاربردهای مستمر می شود: سرعت های بالاتر باعث افزایش جریان از یک جابجایی پمپ داده شده می شود. محدوده سرعت نامی برای ATP-216HAVD را به طور خاص از ورق داده های فنی پمپ تأیید کنید.به عنوان جابجایی و سرعت نامی در سراسر محدوده اندازه 204 ∼ 220 در این سری متفاوت است.
