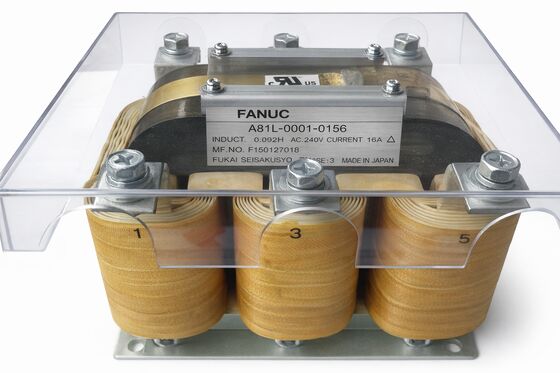

A81L-0001-0156 فانوک AC سرو موتور راکتور A81L00010156 A8IL-OOOI-OI56

Fanuc A81L-0001-0156 | راکتور خط AC سه فاز — 62 آمپر، 0.14 میلی‌هانری، 264 ولت، حفاظت درایو CNC

شماره قطعه: A81L-0001-0156

سری: A81L-0001

نوع: راکتور خط AC سه فاز

وضعیت: نو / مازاد / دست دوم موجود است

مرور کلی

راکتور خط AC سه فاز Fanuc A81L-0001-0156 با جریان نامی 62 آمپر، اندوکتانس 0.14 میلی‌هانری و ولتاژ نامی 264 ولت AC، برای استفاده در سیستم‌های درایو سروو و اسپیندل CNC Fanuc طراحی شده است. این راکتور بین منبع تغذیه اصلی ورودی و پایانه‌های ورودی AC سیستم درایو نصب می‌شود و به عنوان یک امپدانس کنترل شده به صورت سری با هر سه فاز به طور همزمان عمل می‌کند. این محل نصب — درست در نقطه‌ای که برق اصلی خام با الکترونیک حساس درایو برخورد می‌کند — جایی است که راکتور جایگاه خود را در کابینت به دست می‌آورد.در مقایسه با A81L-0001-0157 با جریان بالاتر (110 آمپر / 0.07 میلی‌هانری)، A81L-0001-0156 دارای رتبه جریان پایین‌تر با مقدار اندوکتانس بالاتر است.این ترکیب، داستان کاربرد آن را بیان می‌کند: این راکتور برای پیکربندی‌های درایو Fanuc کوچک‌تر که در آن جریان ورودی تجمعی کلی متوسط است و اندوکتانس اضافی، تضعیف هارمونیک و محدود کردن جریان هجومی را نسبت به جایگزین‌های با اندوکتانس کمتر، مؤثرتر انجام می‌دهد، در نظر گرفته شده است.

در ماشین‌هایی با یک ماژول تقویت‌کننده سروو، یک درایو اسپیندل فشرده، یا یک پیکربندی با محورهای محدود، مشخصات 62 آمپر / 0.14 میلی‌هانری مناسب است — نه یک راه‌حل جایگزین، بلکه یک تطابق عمدی با الزامات الکتریکی سیستم درایو.

مشخصات کلیدی

پارامتر

مقدار

اما اندوکتانس بالاتر همچنین افت ولتاژ بیشتری در جریان نامی کامل ایجاد می‌کند — به همین دلیل است که راکتورهای بزرگ‌تر و با جریان بالاتر از مقادیر اندوکتانس کمتر برای حفظ افت ولتاژ در محدوده‌های قابل قبول برای سیستم درایو تغذیه شده استفاده می‌کنند.

در 0.14 میلی‌هانری و 62 آمپر، A81L-0001-0156 در انتهای اندوکتانس بالاتر خانواده راکتورهای Fanuc A81L در این کلاس جریان قرار دارد.

نتیجه، سرکوب هارمونیک نسبتاً قوی و محدود کردن جریان هجومی برای ظرفیت درایو مورد پوشش آن است — مفید در تأسیساتی که کیفیت منبع تغذیه متغیر است، تجهیزات حساس دیگر همان مدار تغذیه را به اشتراک می‌گذارند، یا تاریخچه الکتریکی ماشین شامل خطاهای ورودی درایو نامشخصی است که یک راکتور مؤثرتر ممکن بود از آن‌ها جلوگیری کند.

ولتاژ نامی 264 ولت تأیید می‌کند که این راکتور برای ولتاژهای صنعتی بین‌المللی طراحی شده است — به طور خاص محدوده 200-240 ولت AC که در اروپا، آسیا استفاده می‌شود و پیکربندی‌های تک کابینتی 208 ولت/240 ولت که در تأسیسات صنعتی آمریکای شمالی رایج است. این راکتور برای سیستم‌های سه فاز 480 ولت رتبه‌بندی نشده است.

راکتور از چه چیزی محافظت می‌کند و چگونه

هر تقویت‌کننده سروو و تقویت‌کننده اسپیندل Fanuc حاوی یک مرحله یکسوساز است — معمولاً یک پل دیودی — که منبع تغذیه AC ورودی را به ولتاژ باس DC که اینورتر برای راه‌اندازی موتور استفاده می‌کند، تبدیل می‌کند. این مرحله یکسوساز مستقیماً در معرض هر آنچه منبع تغذیه اصلی ارائه می‌دهد قرار دارد: جریان‌های هجومی، گذراهای ولتاژ، اختلال هارمونیک از تجهیزات دیگر در همان منبع تغذیه، و تنش حرارتی تجمعی چرخه‌های مکرر روشن و خاموش شدن.

A81L-0001-0156 به طور همزمان به همه این موارد رسیدگی می‌کند. در لحظه روشن شدن، اندوکتانس 0.14 میلی‌هانری آن در برابر تقاضای ناگهانی جریان از خازن‌های باس DC شارژ نشده درایو مقاومت می‌کند — جریانی که در غیر این صورت به چندین برابر جریان عملیاتی می‌رسد و دیودهای یکسوساز را با هر چرخه روشن شدن تحت فشار قرار می‌دهد.

در طول عمر مفید یک ماشین تولیدی که یک یا دو بار در هر شیفت روشن می‌شود، این کاهش جریان هجومی مکرر، تفاوت قابل اندازه‌گیری در طول عمر یکسوساز ایجاد می‌کند.

در حین کار، سوئیچینگ اینورتر در درایوهای سروو و اسپیندل، جریان‌های هارمونیک را در مضارب فرکانس منبع تغذیه ایجاد می‌کند — عمدتاً هارمونیک‌های پنجم و هفتم در یک سیستم سه فاز.

این جریان‌ها از طریق اتصال به شبکه به عقب جریان می‌یابند و می‌توانند بر تجهیزات مجاور تأثیر بگذارند، باعث قطع شدن ناخواسته در دستگاه‌های حفاظتی منبع تغذیه شوند، یا به مسائل حرارتی نامشخص در ترانسفورماتورهای توزیع کمک کنند. اندوکتانس راکتور این هارمونیک‌ها را در منبع تضعیف می‌کند و آن‌ها را در سطوح قابل قبول در مدار منبع تغذیه نگه می‌دارد.

گذاره های ولتاژ — پیک‌های سریع ناشی از سوئیچینگ کنتاکتورهای مجاور، راه‌اندازی موتورها، یا رویدادهای سوئیچینگ شبکه — قبل از رسیدن به خازن‌های ورودی درایو، توسط اندوکتانس راکتور کند می‌شوند.

خازن‌ها همچنان انرژی گذرا را دریافت می‌کنند، اما آن را با نرخ افزایش کنترل شده دریافت می‌کنند نه به صورت یک پله آنی، که تنش بر عایق خازن را کاهش داده و عمر مفید آن را افزایش می‌دهد.

نصب در کابینت درایو

A81L-0001-0156 به صورت سری با سه هادی فاز اصلی نصب می‌شود، معمولاً در ورودی AC بخش تغذیه سروو ماشین. در اکثر چیدمان‌های کابینت درایو Fanuc، منبع تغذیه اصلی از طریق یک قطع کننده مدار یا بلوک فیوز وارد می‌شود، از راکتور عبور می‌کند و سپس به ماژول منبع تغذیه (PSM) یا مستقیماً به باس AC اصلی سیستم درایو متصل می‌شود.

راکتور هیچ اتصال کنترلی ندارد — این یک جزء کاملاً غیرفعال با سه ترمینال ورودی و سه ترمینال خروجی قدرت است.

با جریان نامی 62 آمپر، سطح مقطع سیم‌کشی که راکتور را تغذیه و از آن خارج می‌شود باید به طور مناسب اندازه‌گیری شود. سیم‌کشی با اندازه نامناسب که به یک راکتور خط متصل می‌شود، باعث گرمایش موضعی در اتصالات می‌شود که مستقل از خود راکتور است و تا زمانی که عایق یا سخت‌افزار ترمینال دچار مشکل نشود، قابل مشاهده نخواهد بود.

اندازه‌گیری سیم‌کشی را با رتبه 62 آمپر تأیید کنید، نه فقط جریان ورودی نامی درایو پایین‌دستی، که ممکن است در شرایط بار سبک کمتر باشد.

محل نصب برای مدیریت حرارتی مهم است. سیم‌پیچ‌های مسی و هسته آهنی راکتور بخشی از توان عبوری از آن‌ها را به صورت گرما دفع می‌کنند.

در یک کابینت با تهویه مناسب، این گرما بدون مشکل در دماهای محیطی متوسط جذب می‌شود. در یک محفظه مهر و موم شده یا با تهویه ضعیف، افزایش دمای راکتور به بار حرارتی کلی کابینت اضافه می‌شود و باید در مشخصات خنک‌کننده کابینت لحاظ شود.

تأمین و تأیید

A81L-0001-0156 از طریق بازار MRO و مازاد Fanuc در دسترس است. هنگام ارزیابی یک واحد دست دوم، اتصالات ترمینال را برای علائم گرم شدن بیش از حد بررسی کنید — تغییر رنگ، ذوب شدن عایق، یا سخت‌افزار شل — و بررسی کنید که هر سه اتصال سیم‌پیچ سالم و به درستی سفت شده باشند.

یک بررسی ساده مقاومت در سراسر هر سیم‌پیچ و بین سیم‌پیچ‌ها و زمین، یکپارچگی عایق پایه را تأیید می‌کند.

اندوکتانس راکتور را می‌توان با یک متر LCR تأیید کرد اگر نیاز به تأیید مقدار قبل از نصب باشد، اگرچه این مورد در واحدی که سابقه آسیب قابل مشاهده‌ای ندارد، به ندرت لازم است.

هنگام سفارش جایگزین، به طور خاص پسوند 0156 را تأیید کنید.

سری A81L-0001 شامل رتبه‌بندی‌های مختلف راکتور با مقادیر اندوکتانس و جریان متفاوت است — پسوندهای دیگر در همان سری معادل نیستند، حتی اگر از نظر فیزیکی شبیه به نظر برسند. مشخصات 62 آمپر / 0.14 میلی‌هانری / 264 ولت منحصر به 0156 است.

سوالات متداول

س1: تفاوت بین A81L-0001-0156 و A81L-0001-0157 چیست؟

0157 با جریان 110 آمپر و اندوکتانس 0.14 میلی‌هانری رتبه‌بندی شده است — جریان بالاتر، اندوکتانس کمتر — مناسب برای سیستم‌های درایو Fanuc بزرگ‌تر با جریان ورودی تجمعی بیشتر. 0156 با جریان 62 آمپر و اندوکتانس 0.14 میلی‌هانری رتبه‌بندی شده است — اندوکتانس یکسان، ظرفیت جریان کمتر — مناسب برای پیکربندی‌های درایو کوچک‌تر.

استفاده از 0157 در سیستمی که برای 0156 طراحی شده است، ظرفیت جریان کافی را فراهم می‌کند اما اندوکتانس یکسان است، بنابراین عملکرد هارمونیک و جریان هجومی بدون تغییر باقی می‌ماند.

استفاده از 0156 در جایی که 0157 مشخص شده است، خطر جریان بیش از حد پایدار در سیم‌پیچ‌های راکتور را به همراه دارد. همیشه رتبه جریان را با جریان ورودی واقعی سیستم درایو مطابقت دهید.

س2: آیا A81L-0001-0156 با منابع تغذیه سه فاز 480 ولت سازگار است؟

خیر. رتبه ولتاژ نامی 264 ولت AC تأیید می‌کند که این راکتور برای برق سه فاز 200-240 ولت AC طراحی شده است، که ولتاژ تغذیه استاندارد مورد استفاده با سیستم‌های درایو سروو و اسپیندل کلاس 200 ولت Fanuc را پوشش می‌دهد. سیستم‌های درایو کلاس 400 ولت Fanuc به راکتورهایی با رتبه برای آن ولتاژ نیاز دارند.

نصب یک راکتور با رتبه 264 ولت بر روی منبع تغذیه 480 ولت، خطر عایق‌بندی و خطر ایمنی را به همراه دارد — کلاس ولتاژ راکتور باید با ولتاژ منبع تغذیه مطابقت داشته باشد.

س3: اندوکتانس 0.14 میلی‌هانری در مقایسه با راکتورهای خط معمولی چگونه است و آیا اندوکتانس بیشتر همیشه بهتر است؟

0.14 میلی‌هانری در انتهای متوسط تا بالاتر برای یک راکتور سه فاز 62 آمپر قرار دارد. اندوکتانس بیشتر، تضعیف هارمونیک بهتری و محدود کردن جریان هجومی قوی‌تری را فراهم می‌کند، اما همچنین افت ولتاژ بیشتری را در راکتور در جریان نامی کامل ایجاد می‌کند — که ولتاژ موجود برای باس DC درایو را تحت بار کاهش می‌دهد.

Fanuc مقادیر اندوکتانس را مشخص می‌کند که اثربخشی حفاظت را در برابر افت ولتاژ قابل قبول برای هر پیکربندی سیستم درایو متعادل می‌کند. استفاده از مقدار اندوکتانس به طور قابل توجهی بالاتر از مقدار مشخص شده، خطر شرایط ولتاژ پایین در ورودی درایو را در طول تقاضای پیک جریان به همراه دارد.

س4: آیا سیستم درایو Fanuc می‌تواند بدون راکتور خط کار کند؟

درایوها بدون راکتور کار می‌کنند، اما حفاظت ورودی که فراهم می‌کند وجود ندارد. هر چرخه روشن شدن، جریان هجومی بدون محدودیت را به دیودهای یکسوساز می‌رساند. جریان‌های هارمونیک با دامنه بالاتر به شبکه جریان می‌یابند. گذراهای ولتاژ بدون تضعیف به ورودی درایو می‌رسند.

اثر عملی به آرامی انباشته می‌شود — پیری خازن تسریع می‌شود، تنش یکسوساز افزایش می‌یابد و درایو در برابر خطاهای مربوط به ورودی آسیب‌پذیرتر می‌شود. در ماشینی که انتظار می‌رود سال‌ها در تولید کار کند، حذف این حفاظت برای کاهش هزینه یا پیچیدگی کابینت، یک معامله نامناسب است.

س5: آیا راکتور نیاز به نگهداری دارد؟

الزامات نگهداری روتین حداقل است. راکتور هیچ قطعه متحرکی ندارد و نیازی به روانکاری، تنظیم یا کالیبراسیون ندارد. بازرسی دوره‌ای اتصالات ترمینال برای سفتی و علائم گرم شدن بیش از حد ارزشمند است — ترمینال‌های شل یا خورده شده در سطح جریان نامی، گرمای موضعی ایجاد می‌کنند که مشخصات سیم‌پیچ راکتور آن را در نظر نمی‌گیرد.

بررسی مقاومت سیم‌پیچ در طول نگهداری برنامه‌ریزی شده کابینت، یکپارچگی عایق را تأیید می‌کند. فراتر از آن، عمر مفید راکتور توسط کیفیت محیط نصب آن تعیین می‌شود تا هر مکانیسم سایش ذاتی.
