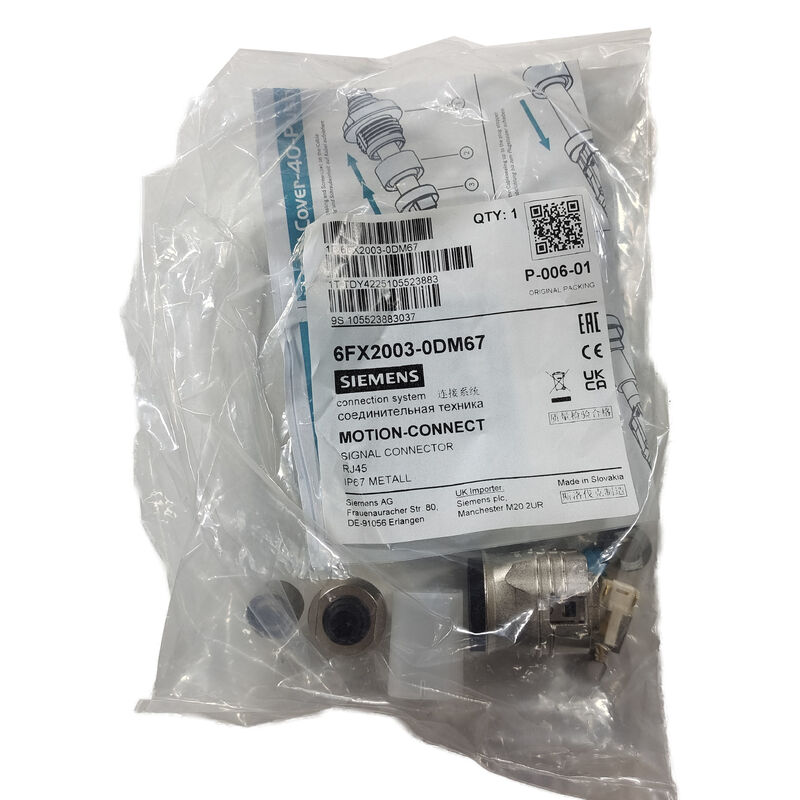

6FX2003-0DM67♪ ♪ Siemens MOTION-CONNECT RJ45 Signal Connector ♪ ♪ Drive-CLiQ / IP67 نسخه فلزی ♪

کانکتور RJ45 فلزی مقاوم برای اتصال رابط DRIVE-CLiQ

6FX2003-0DM67 یک کانکتور سیگنال RJ45 فلزی زیمنس برای رابط DRIVE-CLiQ است که از آن برای اتصال موتورها استفاده می شود.رمزگذاری کننده هاDRIVE-CLiQ هم قدرت و هم ارتباطات سریالی با سرعت بالا را از طریق یک اتصال کابل شکل RJ45 حمل می کند.ایجاد ثبات مکانیکی و زیست محیطی کانکتور به طور مستقیم مربوط به قابلیت اطمینان سیستم است.

The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.

مشخصات کلیدی

DRIVE-CLiQ ️ رابط این کانکتور

DRIVE-CLiQ (Drive Component Link with IQ) رابط دیجیتال اختصاصی زیمنس برای سیستم درایو SINAMICS است که اجزای درایو را در یک توپولوژی ارتباطات دیجیتال ساختاری متصل می کند:

ارتباطات یکپارچه کدگر موتور:موتورهای سازگار با SINAMICS با یک رابط داخلی DRIVE-CLiQ در رمزگذاری کننده موقعیت، سرعت،و داده های شناسایی موتور به طور مستقیم به درایو SINAMICS از طریق پیوند DRIVE-CLiQ حذف حلگر جداگانه یا رابط کابل رمزگذاری آنالوگ مورد استفاده در نسل های قدیمی تر درایو.

قابلیت وصل و شناسایی:اجزای مجهز به DRIVE-CLiQ دارای داده های شناسایی دیجیتالی هستند که در هنگام اتصال توسط درایو SINAMICS قابل خواندن هستند پشتیبانی از تشخیص قطعات و تأیید پیکربندی خودکارکاهش خطاهای راه اندازی ناشی از انتخاب نادرست نوع کابل یا موتور.

توپولوژی های زنجیره ای و ستاره ای:DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.

درخواست ها

اتصال موتور SINAMICS S120:اتصال های رابط DRIVE-CLiQ بین ماژول های موتور S120 SINAMICS و موتورهای سرو SIMOTICS با رمزگذاری های DRIVE-CLiQ یکپارچه ′′ کانکتور استاندارد در پورت DRIVE-CLiQ سمت موتور.

محورهای سرو ماشین آلات CNC:ماشین آلات CNC SINUMERIK با استفاده از سیستم های محرک SINAMICS S120 با بازخورد کدگر موتور DRIVE-CLiQ

درایو های مشترک ربات صنعتی:سیستم های رباتیک سرو درایو مبتنی بر SINAMICS که اتصال DRIVE-CLiQ در هر موتور مشترک نیاز به عملکرد قوی و مهر و موم در محیط عملیاتی ربات دارد.

تعویض و تعمیر در زمین:تعویض کانکتورهای آسیب دیده DRIVE-CLiQ در طول تعمیر و نگهداری در زمینه، به ویژه در صورتی که کانکتور پلاستیکی اصلی 6FX2003-0DC67 خراب شده باشد.فلز 6FX2003-0DM67 یک ارتقاء عملکردی مستقیم را در همان موقعیت اتصال فراهم می کند.

سوالات عمومی

سوال 1: آیا 6FX2003-0DM67 جایگزین قطره ای برای کانکتور پلاستیکی قدیمی تر 6FX2003-0DC67 است؟

بله نسخه فلزی 6FX2003-0DM67 جانشین مستقیم 6FX2003-0DC67 است که دارای رابط اتصال RJ45 و تخصیص پین DRIVE-CLiQ است.نسخه فلزی می تواند جایگزین نسخه پلاستیکی در همان برنامه باشد، ارائه دوام مکانیکی بهبود یافته و IP67 مهر و موم زیست محیطی به عنوان ارتقاء عملکردی.

سوال2: آیا رتبه IP67 فقط برای کانکتور اعمال می شود یا نیاز به ساخت کابل جفت گیری خاص دارد؟

درجه بندی IP67 از کانکتور 6FX2003-0DM67 خود را توصیف عملکرد مهر و موم کانکتور هنگامی که به درستی جفت و درگیر است.دستیابی به حفاظت کامل IP67 در سیستم کابل جمع شده نیز نیاز به استفاده از یک کابل DRIVE-CLiQ طبقه بندی شده به همان کلاس حفاظت و اطمینان از اتصال به طور کامل نشسته و قفل شده است. رتبه IP مجموعه کامل کابل را از اسناد کابل DRIVE-CLiQ زیمنس تأیید کنید، زیرا پوشش کابل و کاهش فشار نیز به سطح کل حفاظت از سیستم کمک می کند.

س3: رابط DRIVE-CLiQ چه سیگنال هایی را از طریق این کانکتور حمل می کند؟

DRIVE-CLiQ ترکیبی از برق DC ولتاژ پایین را حمل می کند (که الکترونیک قطعات متصل را تامین می کند) و ارتباطات دیجیتال سریال با سرعت بالا (داده های موقعیت رمزگذاری کننده، شناسایی قطعات),داده های تشخیصی و اطلاعات نرم افزار) بر روی همان اتصال کابل فرمت RJ45پیکربندی پین کانکتور 6FX2003-0DM67 این رابط ترکیبی قدرت و داده را در قالب استاندارد 8 موقعیت RJ45 گنجانده است.

Q4: آیا 6FX2003-0DM67 می تواند با نسل های دیگر درایو SINAMICS به غیر از S120 استفاده شود؟

DRIVE-CLiQ در چندین سیستم عامل SINAMICS فراتر از S120 استفاده می شود، از جمله برخی از S110 و سایر سیستم های محرک نسل فعلی زیمنس که استاندارد رابط DRIVE-CLiQ را اتخاذ کرده اند. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms، همیشه سازگاری را با ترکیب خاص درایو و موتور در دستگاه بررسی کنید.
