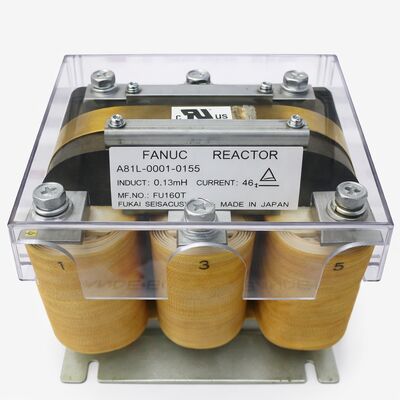

A81L-0001-0155 فانوک AC سرو موتور راکتور A81L00010155 A8IL-OOOI-OI55

فانوک A81L-0001-0155

شماره بخش:A81L-0001-0155

سری:A81L-0001

نوع:رآکتور خط AC سه فاز

منبع:ژاپن

حالت:جدید / مازاد / استفاده شده در دسترس

مرور کلی

درFanuc A81L-0001-0155یک راکتور خطی سه فاز AC با درجه 46A با حثیت 0.13mH و 240V AC است،استفاده شده در سیستم های servo CNC و spindle drive Fanuc به عنوان یک جزء کیفیت قدرت منفعل بین منبع برق ورودی و ورودی قدرت کابینت درایو.

از نظر فیزیکی برای درجه بندی فعلی کوچک است √ از سرویس خارج شده است، یک واحد از این نوع حدود 9 پوند وزن دارد √ و کار خود را به آرامی انجام می دهد، بدون قطعات متحرک، بدون اتصال قدرت خود،و هیچ پیکربندی لازم نیست.

کاری که انجام می دهد ساده است اما نتیجه ای دارد. سه محرک یک در هر فاز در سری با منبع AC ایجاد یک مانع کنترل شده است که جریان ورود را در محرک برق محدود می کند،کاهش ولتاژ فرعی قبل از رسیدن به مرحله تنظیم کننده درایو، و جریان های هارمونیکی را که مدار سوئیچینگ درایو تولید می کند را به منبع تغذیه کاهش می دهد. هیچ یک از این توابع اثر چشمگیر و بلافاصله قابل مشاهده را تولید نمی کنند.

ارزش آنها در طول ماه ها و سال های چرخه های برق، اختلالات ولتاژ و ساعات عملیاتی جمع می شودو زیرساخت های توزیع را به گونه ای تامین کنند که یک راکتور گمشده نمی تواند.

تایید شده که در مراکز فرعی FANUC Fortune VMC-55 و سیستم های کنترل FANUC 0i-MC نصب شده است.A81L-0001-0155 راکتور به درستی مشخص شده برای سیستم های محرک محافظت می کند.

سری A81L-0001 طیف وسیعی از امتیازات جریان و نفوذ را در پیکربندی های مختلف درایو Fanuc پوشش می دهد ️ پسوند 0155 این واحد خاص 46A / 0.13mH / 240V را شناسایی می کند.

مشخصات کلیدی

۴۶A، ۰٫۱۳mH ۰٫ خواندن مشخصات

مقدار فعلی و مقدار حثیت در کنار هم تعیین می کنند که راکتور چه کاری انجام می دهد و به کدام سیستم محرک تعلق دارد.درجه 46A ظرفیت جریان مداوم مجموع جریان ورودی AC از ماژول های servo و spindle drive است که تغذیه می کند، که از منبع برق تحت بار عادی استفاده می شود.

در یک سیستم محرک چند محوری Fanuc، این جریان کلی شامل تمام محورها است که همزمان تحت شرایط بارکاری معمولی اجرا می شوند، نه فقط سنگین ترین محور فردی.

محرک 0.13mH بین A81L-0001-0155 و دیگر راکتورهای همان سری A81L قرار دارد.

انتاژ بالاتر باعث تضعیف هارمونی قوی تر و محدود کردن نفوذ موثرتر می شود اما همچنین باعث کاهش ولتاژ بیشتر در سراسر راکتور در جریان نام تجاری کامل می شود.

مقدار 0.13mH نشان دهنده است که فانوک مهندسی تعیین شده مناسب برای سیستم محرک این راکتور مشخص شده است برای:حفاظت کافی برای افزایش عمر قطعات محرک، بدون افت ولتاژ کافی برای کشیدن ولتاژ بس DC زیر آستانه کار درایو در شرایط اوج تقاضا.

ولتاژ 240 ولت تایید می کند که این راکتور برای ولتاژ سه فاز 200 ولت 240 ولت AC طراحی شده است که با سیستم های محرک کلاس 200 ولت Fanuc در سراسر جهان استفاده می شود.

این برای سیستم های سه فاز 400 و 480 ولت نامگذاری نشده است، که نیاز به راکتورهای کلاس ولتاژ بالاتر از همان خانواده A81L دارند.

چه چیزی راکتور محافظت می کند و چرا حذف آن خطر ایجاد می کند

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motorاين ديود هاي اصلاح کننده مستقيم در مسیر دو دسته از تنش هاي الکتريکي هستند که رآکتور خطي محدود مي کند:

جریان وارد کننده بر روی قدرتهنگامی که خازن های بس DC در محرک در لحظه استفاده از قدرت شارژ نمی شوند، آنها یک افزایش بزرگ جریان را از منبع تغذیه جذب می کنند.

با رآکتور در مدار، محرک در برابر افزایش سریع جریان مقاومت می کند و به خازن ها اجازه می دهد تا به تدریج شارژ شوند.

بدون رآکتور، هر چرخه قدرت، فشار کامل و بدون محدودیت را به دیود های اصلاح کننده می رساند، یک رویداد استرس که در هزاران چرخه قدرت در طول عمر ماشین تکرار می شود،به تخریب تدریجی دستگاه اصلاح کننده کمک می کند.

ولتاژ گذرا از محیط شبکهمنبع برق صنعتی انتقال ولتاژ سریع از تغییر کنتاکتور، شروع موتور در نزدیکی و وقایع تغییر ولتاژ را حمل می کند.این عارضه ها در ورودی درایو به عنوان افزایش سریع ولتاژ ظاهر می شوند.

محرک رآکتور سرعت افزایش ولتاژ را محدود می کند و به مدار محافظت از ورودی درایو زمان پاسخ می دهد.

بدون این محدود کردن، گذران ها به راست کننده و خازن های اتوبوس DC با سرعت کامل خود می رسند.

اجرای یک سیستم محرک Fanuc بدون راکتور خط مشخص شده از نظر عملیاتی امکان پذیر است اما هر دو مکانیسم محافظت را حذف می کند.

در یک ماشین تولید که انتظار می رود برای سال ها کار کند، این انتخاب یک هزینه کوچک از قطعات فعلی را در مقابل یک خرابی مولد محرک با هزینه بالاتر که بدون هشدار اتفاق می افتد، معامله می کند.

قرار دادن و نصب

A81L-0001-0155 در سری با هر سه فاز منبع برق AC نصب می شود،بین قطع کننده اصلی مدار یا جدا کننده فیوز شده و پایانه های ورودی AC ماژول تغذیه Fanuc (PSM) یا بس ورودی اصلی قدرت سرو.

سه رساناي اصلي قبل از رسيدن به ورودي محرك، از سه طناب محرک راکتور عبور مي کنند.و هیچ نیاز به منبع برق برای خود راکتور .

اتصالات پایانی راکتور جریان کامل شبکه را به طور مداوم تحت بار حمل می کنند. اندازه کابل در هر دو طرف تغذیه و بار راکتور باید با جریان 46A مطابقت داشته باشد. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

منابع

A81L-0001-0155 از طریق Fanuc MRO و بازار مازاد در حالت جدید، مازاد و استفاده شده در دسترس است.بررسی اتصالات پایانی برای تغییر رنگ یا آسیب گرما، بررسی کنید که هر سه پیچ و تاب دست نخورده هستند (یک بررسی مقاومت ساده پیوستگی را تایید می کند) و اگر تاریخچه سرویس واحد ناشناخته باشد، مقدار انندکتانس را با یک LCR میتر تأیید کنید.

رآکتور هیچ مکانیسم فرسایش ذاتی ندارد یک واحد در شرایط فیزیکی خوب با پیچ و تاب های سالم عملکرد مشابهی با یک واحد جدید دارد.

قبل از سفارش، پسوند درست را تایید کنید.

سری A81L-0001 شامل چندین مقدار جریان و عایق پذیری در پیکربندی های مختلف سیستم محرک است. پسوند 0155 46A / 0 را شناسایی می کند.مشخصات 13mH به طور خاص ️ پسوند های مجاور در همان سری دارای امتیازات متفاوت هستند و جایگزین معادل نیستند.

سوالات عمومی

Q1: چه پیکربندی های ماشین CNC Fanuc از A81L-0001-0155 استفاده می کنند؟

این راکتور تایید شده است که در مراکز ماشینکاری عمودی تحت کنترل FANUC نصب شده است از جمله فورتشن VMC-55 با کنترل FANUC 0i-MC. the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

س2: آیا سیستم محرک می تواند بدون نصب راکتور خط کار کند؟

درایو ها بدون راکتور در کوتاه مدت کار خواهند کرد، اما این کار محدود کننده نفوذ و کاهش موقت را که فراهم می کند از بین می برد.هر چرخه قدرت تحویل جریان بدون محدودیت به دیود های راست کنندهولتاژ گذرا در شبکه برق به ورودی درایو با سرعت کامل میرسد.

با گذشت زمان، این استرس ها تخریب ریکتیفایر و پیری خازن بس DC را تسریع می کنند.پیامد عملی به عنوان شکست پیش از موعد درایو ظاهر می شود، معمولا بدون هشدار، نه هر مشکل عملیاتی فوری.تعویض یک ماژول تقویت کننده درایو به طور قابل توجهی هزینه نگهداری راکتور را فراتر می برد.

سوال 3: آیا A81L-0001-0155 قابل تعویض با A81L-0001-0156 یا A81L-0001-0157 است؟

نه بدون تأیید مهندسی. 0156 در 62A / 0.14mH و 0157 در 110A / 0.07mH رتبه بندی شده است.هر پسوند مربوط به یک پیکربندی خاص از سیستم محرک با نیازهای مختلف جریان کل و نفوذ است..

با استفاده از یک راکتور کوچک (جریان نامگذاری پایین تر) ، خطر افزایش جریان از طریق پیچ ها وجود دارد. با استفاده از یک ارزش جلب متفاوت، ویژگی های هارمونیک و حفاظت از ورود را تغییر می دهد.همیشه پسوند شماره قطعه را دقیقاً با مشخصات سیستم محرک مطابقت دهید.

سوال 4: چگونه قبل از نصب یک A81L-0001-0155 استفاده شده را تأیید کنم؟

بررسي اتصالات پايه براي تغییر رنگ گرما يا سخت افزار گسسته.مقاومت را در هر یک از سه حلقه اندازه گیری کنید تا تداوم و تعادل فاز را تأیید کنید هر سه باید همان ارزش مقاومت پایین را مشاهده کنند.

بررسی کنید که هیچ تداوم بین پیچ و تاب و یا بین هر پیچ و تاب و بدن راکتور وجود ندارد (که نشان دهنده نقص عایق است). اگر تجهیزات در دسترس باشد، 0 را تایید کنید.13mH حثیت با یک LCR مترواحد که از این چک ها عبور می کند عملکرد مشابهی با واحد جدید خواهد داشت.

س5: اگر یک راکتور با رتبه بالاتر از همان سری به جای آن استفاده شود چه اتفاقی می افتد؟ برای مثال 0157 در 110A؟

0157 با جریان بالاتر ظرفیت فعلی کافی را فراهم می کند، اما محرک آن (0.07mH) کمتر از 0.13mH 0155 است.این کاهش تضعیف هارمونیک و محدود کردن inrush در مقایسه با راکتور به درستی مشخص.

درایو کار می کند و هیچ نقص فوری رخ نمی دهد، اما اثربخشی حفاظت نسبت به مشخصات صحیح کاهش می یابد.مطابقت با پسوند راکتور مشخص شده توسط Fanuc با سیستم محرک، روش مهندسی صحیح است..
