یک فانوک جدید A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120 | واحد MDI نوع جداگانه - تراش CNC / چیدمان افقی / انگلیسی / فرمت کلید کوچک

شماره قطعه:A02B-0281-C120

سازنده:شرکت FANUC (ژاپن)

نوع محصول:واحد MDI - نوع جداگانه (مستقل)

سری:A02B-0281

لایه ورودی اپراتور برای کنترل های CNC مستقل FANUC

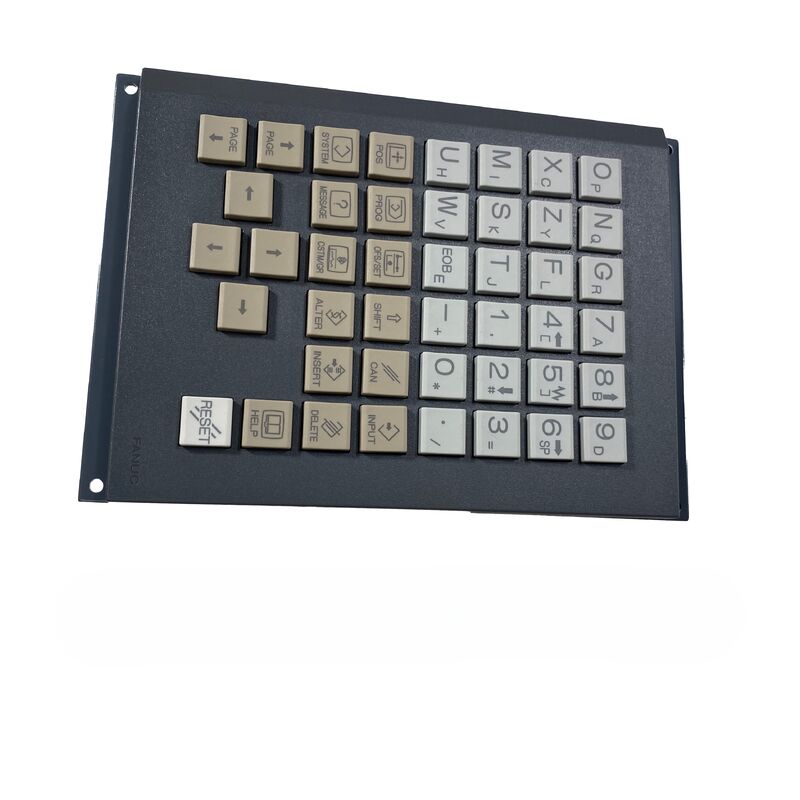

A02B-0281-C120 واحد MDI (ورودی دستی داده) از نوع جداگانه برای کنترل‌های CNC سری i FANUC در پیکربندی مستقل است - صفحه کلید فیزیکی که اپراتور دستگاه و تکنسین راه‌اندازی از طریق آن برنامه‌های CNC را وارد می‌کنند، پارامترها را تغییر می‌دهند، محورهای حرکتی و عملکردهای دستگاه را مدیریت می‌کنند.

کنترل‌های CNC سری i FANUC به دو پیکربندی فیزیکی تقسیم می‌شوند: نوع نصب شده روی LCD، که در آن نمایشگر و MDI در یک واحد ترکیب می‌شوند، و نوع مستقل، که در آن نمایشگر CNC یک واحد جداگانه و MDI یک صفحه کلید جداگانه است. A02B-0281-C120 یک MDI مستقل است - در پانل دستگاه در مکانی مناسب برای ارگونومی اپراتور نصب شده و به واحد کنترل CNC کابل برگشته است.

نام "چرخش افقی" جهت چیدمان صفحه کلید را برای ماشین ابزارهای تراش (چرخش) مشخص می کند. در ماشین تراش، پانل اپراتور معمولاً به صورت افقی در مقابل ناحیه کار رو به اپراتور است - آرایش کلید در این MDI برای آن جهت بهینه شده است. این متمایز از انواع MDI مرکز ماشینکاری (نوع M) است که از پیکربندی های طرح بندی متفاوتی استفاده می کنند.

مشخصات کلیدی

انواع پسوند - قبل از سفارش تأیید کنید

A02B-0281-C120 در چندین پیکربندی پسوندی وجود دارد که مجموعه کلیدهای دقیق را تعیین می کند:

پسوند تعیین می کند که کدام کلیدها به صورت فیزیکی روی صفحه کلید وجود دارند و برچسب گذاری شده اند. پسوند MDI نصب شده را قبل از سفارش از روی برچسب خود تأیید کنید - پسوند نادرست از نظر مکانیکی با CNC مطابقت دارد اما برچسب ها و عملکردهای کلیدی متفاوتی را ارائه می دهد.

سوالات متداول

Q1: تفاوت بین MDI نوع جداگانه و MDI نصب شده روی LCD چیست؟

در یک CNC نوع LCD i-series، صفحه نمایش و صفحه کلید MDI در یک واحد یکپارچه ترکیب شده اند. در یک نوع مستقل، نمایشگر و MDI جداگانه هستند - MDI (A02B-0281-C120) با کابل به واحد کنترل CNC متصل می شود و به طور مستقل نصب می شود. پیکربندی اصلی دستگاه تعیین می کند که کدام نوع صحیح است. MDI مستقل نمی تواند جایگزین MDI نوع نصب شده روی LCD شود و بالعکس.

Q2: آیا A02B-0281-C120 با مراکز ماشینکاری و همچنین ماشین های تراش سازگار است؟

-C120 به طور خاص برای تراش های CNC (چرخش) در طرح افقی پیکربندی شده است. انواع MDI مرکز ماشینکاری از شماره قطعه های مختلفی در سری A02B-0281 استفاده می کنند. نصب یک MDI نوع چرخشی در مرکز ماشینکاری ممکن است باعث عدم تطابق عملکرد کلید شود. قبل از سفارش، نوع دستگاه را بررسی کنید.

Q3: هنگامی که کلیدها فشار داده می شوند، MDI هیچ پاسخی نشان نمی دهد. عیب چگونه تشخیص داده می شود؟

اتصال کابل بین MDI و واحد کنترل CNC را بررسی کنید - کابل شل یا آسیب دیده شایع ترین علت خرابی MDI است. PCB کانکتور A20B-1008-0510 همراه با دستگاه را برای علائم آسیب بررسی کنید. اگر کابل و کانکتور خوب تایید شود، صفحه کلید MDI خود نیاز به تعویض دارد.

Q4: آیا A02B-0281-C120 شامل PCB کانکتور می شود؟

بله. این واحد با PCB رابط کوچک (A20B-1008-0510) عرضه می شود که رابط بین صفحه کلید MDI و کابل CNC را کنترل می کند. هنگام بازرسی یک واحد مستعمل یا اضافی، مطمئن شوید که PCB کانکتور موجود است و آسیبی ندیده است.

Q5: کدام سری CNC با A02B-0281-C120 سازگار است؟

سری A02B-0281 MDI برای کنترل‌های CNC سری i FANUC در پیکربندی مستقل - سری 16i، 18i، 21i، 0i، و مدل‌های سری i مرتبط که از معماری MDI جداگانه استفاده می‌کنند، طراحی شده است. سازگاری به مدل خاص CNC و پیکربندی پانل کنترل بستگی دارد. قبل از سفارش، نام مدل FANUC CNC دستگاه را تایید کنید.
