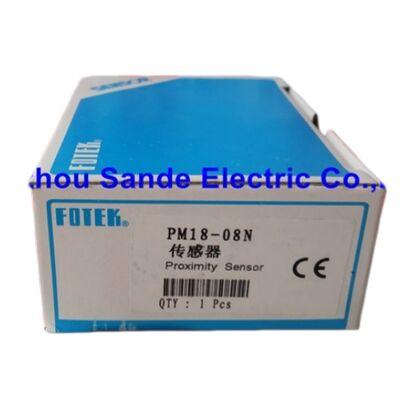

سنسور مجاورت القایی Fotek PM18-08N PM1808N PM18-08N

Fotek PM18-08N | سنسور مجاورت القایی — M18 غیر قابل جاسازی، فاصله تشخیص 8 میلی‌متر، NPN NO، 10–30 ولت DC، 800 هرتز، 3 سیم DC

شماره قطعه: PM18-08N (مدل پایه: PM18-08N-S)

سازنده: Fotek Controls Co., Ltd. (تایوان)

بدنه: M18، استوانه‌ای رزوه دار

نصب: غیر قابل جاسازی (غیر قابل تعبیه)

فاصله تشخیص: 8.0 میلی‌متر

منطق خروجی: NPN، نرمال باز (NO)

ولتاژ تغذیه: 10–30 ولت DC

فرکانس پاسخ: 800 هرتز

سیم‌کشی: 3 سیم DC

انواع مرتبط:

• PM18-08NB-S — NPN، NC
• PM18-08P-S — PNP، NO
• PM18-08PB-S — PNP، NC وضعیت: نو

مرور کلی

سنسور مجاورت القایی Fotek PM18-08N یک سنسور القایی M18 غیر قابل جاسازی با فاصله تشخیص 8 میلی‌متر، خروجی نرمال باز NPN و فرکانس سوئیچینگ 800 هرتز است — بخشی از یک خانواده چهار نوعی که به وضوح سازماندهی شده است و NPN/PNP و NO/NC را در یک بدنه M18 پوشش می‌دهد.حرف "N" در شماره قطعه نشان‌دهنده خروجی NPN است و عدم وجود "B" منطق نرمال باز را تأیید می‌کند؛ برای نرمال بسته "B" را اضافه کنید، "N" را با "P" برای PNP جایگزین کنید و ماتریس انتخاب کامل می‌شود.فاصله تشخیص 8 میلی‌متر از بدنه M18 غیر قابل جاسازی یک مشخصه عملی برای طیف گسترده‌ای از کاربردهای ماشین ابزار و اتوماسیون است. ساختار غیر قابل جاسازی (بدون شیلد) به میدان الکترومغناطیسی نوسانی سنسور اجازه می‌دهد تا بدون تضعیف جانبی از شیلد داخلی به جلو پرتاب شود — دستیابی به برد تشخیص 8 میلی‌متر از قطر بدنه M18 در حالی که یک سنسور M18 شیلد شده با همان اندازه معمولاً به 5–7 میلی‌متر می‌رسد.

مبادله این است که محدودیت نصب: نوک سنسور باید از براکت نصب خود بیرون بزند به جای اینکه با فلز اطراف همسطح باشد، که نیاز به یک منطقه بدون فلز در اطراف سطح تشخیص دارد.

هشتصد هرتز یک فرکانس سوئیچینگ قابل قبول برای یک سنسور M18 عمومی است.

در 800 هرتز، سنسور 800 چرخه تشخیص کامل در ثانیه را تکمیل می‌کند — به اندازه کافی سریع برای اکثر کاربردهای تأیید موقعیت، انتهای سفر سیلندر و حضور قطعه، و کافی برای شمارش پالس با سرعت متوسط از دیسک‌های چرخان یا دندانه‌های چرخ دنده که فرکانس عبور هدف در زیر 400 رویداد در ثانیه باقی می‌ماند.

سری PM18 محصول استاندارد M18 القایی Fotek است که در تایوان تولید می‌شود و برای اتوماسیون مبتنی بر PLC در ماشین ابزار، تجهیزات مونتاژ، سیستم‌های نوار نقاله و جابجایی مواد در نظر گرفته شده است.

انتخاب کامل چهار نوع در خانواده PM18-08 به این معنی است که یک نوع بدنه سنسور واحد، رایج‌ترین نیازهای خروجی را بدون نگهداری موجودی جداگانه از سنسورهای فیزیکی متفاوت پوشش می‌دهد.

مشخصات کلیدی

پارامتر

مقدار

این بدان معناست که پس از انتخاب PM18-08 توسط طراح ماشین برای یک نقطه تشخیص، انتخاب منطق خروجی (NPN در مقابل PNP، NO در مقابل NC) می‌تواند در هر زمان با جایگزینی نوع پسوند مناسب بدون تغییر نصب مکانیکی، براکت‌های نصب یا مسیریابی کابل تغییر کند.

در سیستم‌های PLC، انتخاب منطق خروجی توسط نوع کارت ورودی PLC هدایت می‌شود. سنسورهای NPN (سینک) به کارت‌های ورودی PLC با ورودی‌های NPN/سینک متصل می‌شوند — رایج در طرح‌های ماشین استاندارد ژاپنی.

سنسورهای PNP (سورس) به کارت‌های PLC با ورودی‌های PNP/سورس متصل می‌شوند — استاندارد در طراحی ماشین اروپایی. در تأسیسات مختلط جهانی، در دسترس بودن هر چهار نوع در یک محصول سنسور، استراتژی انبارداری را ساده می‌کند.

انتخاب NO در مقابل NC به نیاز منطق کنترل بستگی دارد: خروجی NO برای تشخیص حضور استاندارد (خروجی هنگام قرار گرفتن هدف در محدوده فعال می‌شود)؛

خروجی NC برای قفل ایمن (خروجی به طور معمول رسانا است و هنگام تشخیص هدف یا خرابی مدار سنسور قطع می‌شود — هر دو شرط حالت خروجی یکسانی را تولید می‌کنند).

نصب غیر قابل جاسازی — 8 میلی‌متر از M18

عنوان غیر قابل جاسازی نتیجه مستقیم تصمیم طراحی برای به حداکثر رساندن فاصله تشخیص در بدنه M18 است. بدون شیلد داخلی، سیم‌پیچ M18 یک میدان قوی‌تر و با برد طولانی‌تر را منتشر می‌کند که به صورت جانبی و همچنین به جلو گسترش می‌یابد.

پروتکل نصب مستلزم این است که سطح سنسور از سطح براکت نصب بیرون بزند، با یک منطقه پاکسازی بدون فلز در اطراف نوک که در نقشه‌های نصب PM18 Fotek مشخص شده است.

سوراخ براکت فلزی باید با قطر بدنه سنسور مطابقت داشته باشد بدون اینکه نوک آن را همسطح احاطه کند.

در کاربردهای عملی ماشین ابزار، سنسورهای M18 غیر قابل جاسازی معمولاً روی براکت‌های کشیده، فاصله‌گذارها یا در بلوک‌های نصب سنسور اختصاصی نصب می‌شوند که نوک سنسور را در فاصله مناسب از ساختار ماشین قرار می‌دهند.

سخت‌افزار نصب کمی پیچیده‌تر، یک مبادله رایج است که در ازای 2–3 میلی‌متر فاصله تشخیص اضافی که ساختار غیر قابل جاسازی نسبت به مدل M18 قابل نصب همسطح ارائه می‌دهد، پذیرفته می‌شود.

800 هرتز — به اندازه کافی سریع برای اکثر وظایف تشخیص صنعتی

با 800 چرخه کامل روشن/خاموش در ثانیه، PM18-08N نیازهای تشخیص اکثریت قریب به اتفاق کاربردهای ماشین ابزار و اتوماسیون را برآورده می‌کند. تأیید انتهای سفر سیلندر پنوماتیک، تشخیص موقعیت پالت در شاخص‌های نوار نقاله، تشخیص ابزار در مراکز ماشین‌کاری و تأیید قطعه در جایگاه در سلول‌های مونتاژ همگی با سرعتی بسیار کمتر از 100 رویداد در ثانیه کار می‌کنند — قابلیت 800 هرتز سنسور با حاشیه عظیمی باقی می‌ماند.

برای شمارش پالس از اجزای چرخان — دندانه‌های چرخ دنده، دیسک‌های انکودر، لوب‌های بادامک — حد فرکانس، حداکثر دور در دقیقه را که سنسور می‌تواند به طور قابل اعتماد شمارش کند، تعیین می‌کند.

در 800 هرتز با چرخ دنده 24 دندانه، حداکثر دور در دقیقه 800 × 60 ÷ 24 = 2000 دور در دقیقه است. برای شمارش با سرعت بالاتر، فرکانس 800 هرتز PM18-08N باید در برابر حداکثر نرخ پالس مورد نیاز برنامه تأیید شود.

سوالات متداول

س1: تفاوت بین PM18-08N-S و PM18-08N (بدون پسوند -S) چیست؟

پسوند -S در سری PM18 Fotek معمولاً نوع خاصی از کابل یا کانکتور را مشخص می‌کند — در بسیاری از محدوده‌های سنسور Fotek، S نشان‌دهنده نسخه استاندارد کابل در مقابل نوع کانکتوردار است. هر دو نسخه مشخصات تشخیص یکسانی (8 میلی‌متر، NPN، NO، 10–30 ولت DC، 800 هرتز) را دارند.

نوع اتصال دقیق را از برچسب محصول یا مستندات فعلی PM18 Fotek تأیید کنید، زیرا قراردادهای پسوند ممکن است در طول دوره‌های تولید متفاوت باشند.

س2: فاصله تشخیص 8 میلی‌متر است — دما چگونه بر این مقدار در محدوده عملیاتی تأثیر می‌گذارد؟

دما بر فرکانس نوسان‌ساز در مدار القایی سنسور تأثیر می‌گذارد که به نوبه خود نقطه سوئیچینگ را تغییر می‌دهد.

برای سنسورهای القایی صنعتی استاندارد، فاصله تشخیص تقریباً ±10% در محدوده دمای عملیاتی متغیر است. برای PM18-08N در 8 میلی‌متر اسمی، این نشان‌دهنده تغییری تقریباً ±0.8 میلی‌متر است.

شکاف نصب عملی باید در 80% فاصله اسمی (تقریباً 6.4 میلی‌متر) تنظیم شود تا سوئیچینگ قابل اعتماد در کل محدوده دما از شروع سرد تا دمای عملیاتی پایدار حفظ شود.

س3: آیا PM18-08N می‌تواند قطعات آلومینیومی یا فولاد ضد زنگ را تشخیص دهد، نه فقط فلزات آهنی؟

بله، اما با فاصله تشخیص کاهش یافته. فاکتورهای تصحیح فلزات غیر آهنی برای سنسورهای القایی استاندارد تقریباً عبارتند از: آلومینیوم 0.3–0.4× (2.4–3.2 میلی‌متر مؤثر)، فولاد ضد زنگ (آستنیتی) 0.6–0.75× (4.8–6 میلی‌متر مؤثر)، برنج 0.4–0.5× (3.2–4 میلی‌متر مؤثر).

این مقادیر تقریبی هستند — تصحیح واقعی به آلیاژ خاص و هندسه هدف بستگی دارد. برای اهداف غیر آهنی در کاربردهایی که فاصله 8 میلی‌متر مورد نیاز است، باید یک سنسور القایی با بدنه کوچکتر (فاصله اسمی کوتاه‌تر اما فاکتور تصحیح بالاتر بر اساس نوع سنسور) یا فناوری سنسور متفاوتی در نظر گرفته شود.

س4: خروجی NPN PM18-08N چگونه به یک PLC استاندارد متصل می‌شود؟

اتصال سه سیم NPN: سیم قهوه‌ای به تغذیه مثبت (+24 ولت DC)، سیم آبی به تغذیه مشترک (0 ولت)، سیم سیاه (خروجی) به ترمینال ورودی دیجیتال NPN PLC.

کارت ورودی PLC باید دارای ورودی‌های NPN/سینک باشد. هنگامی که سنسور هدفی را تشخیص می‌دهد، ترانزیستور NPN هدایت می‌کند و ترمینال ورودی را به سمت 0 ولت می‌کشد — PLC یک ورودی منطقی 1 را ثبت می‌کند.

هنگامی که هدفی وجود ندارد، خروجی باز (امپدانس بالا) است و PLC منطق 0 را ثبت می‌کند. حداقل جریان حالت روشن (معمولاً 5–15 میلی‌آمپر) مورد نیاز کارت ورودی PLC را با ولتاژ تغذیه و مقاومت کابل تأیید کنید.

س5: اگر خروجی سنسور به تغذیه اتصال کوتاه شود چه اتفاقی می‌افتد؟

اگر سیم خروجی سیاه به طور تصادفی به تغذیه +24 ولت (یا مشترک آبی در مدار PNP) اتصال کوتاه شود، ترانزیستور خروجی جریان اتصال کوتاه کامل را هدایت می‌کند. سنسورهای القایی استاندارد شامل حفاظت از اتصال کوتاه خروجی هستند که جریان را از طریق مرحله خروجی به مقدار ایمن محدود می‌کند و از آسیب ترانزیستور در شرایط خطای کوتاه جلوگیری می‌کند.

برای اتصال کوتاه پایدار، باید بلافاصله برق قطع شود — مدار حفاظتی خطاهای گذرا را مدیریت می‌کند اما برای عملکرد مداوم در شرایط اتصال کوتاه طراحی نشده است.
