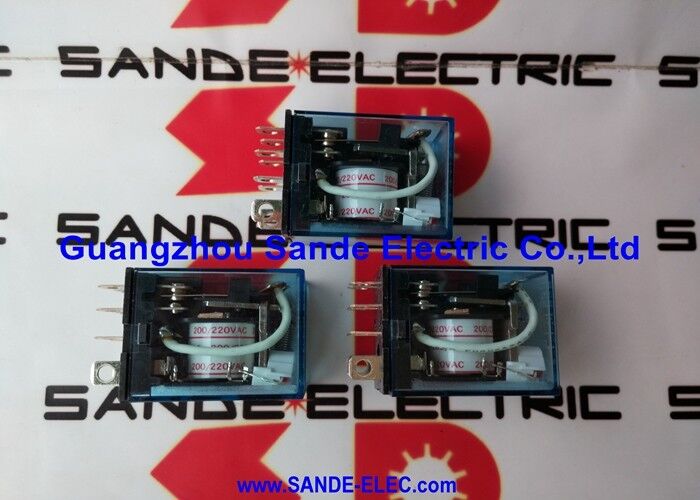

Omron LY2N-J. LY سری DPDT رله برق 10A / 250V AC / 8-Pin پلگ ان / LED شاخص / Arc مانع
DPDT، شاخص LED، و یک مانع قوس که 2000V AC را اداره می کند
LY2N-J نسخه ای مجهز به LED از رله قدرت LY2N Omron است که پسوند "J" را نشان می دهد که نشان دهنده عملکرد داخلی است که هنگام انرژی گیری کویل روشن می شود.این تایید وضعیت بصری در ساخت پانل که در آن نیاز به اجرای رله بدون تجهیزات آزمایش قابل مشاهده است مفید است.مانع قوس، قدرت دی الکتریک 2000 ولت AC را بین تماس های باز فراهم می کند و شرایط سوئیچ را پوشش می دهد که انتقال ولتاژ بالا یک نگرانی است.
پیکربندی تماس DPDT (Double Pole Double Throw) دو مجموعه سوئیچ مستقل را از یک کویل رله فراهم می کند. هر مجموعه شامل یک تماس به طور معمول باز و یک تماس به طور معمول بسته است.با بار نامی به صورت مستقل تغییر. در سیم کشی پانل عملی، DPDT covers circuits that require both a making contact (to energise a load) and a breaking contact (for feedback or interlock) from the same relay — two separate single-pole relays replaced by one DPDT unit.
فرمت پلاگین 8 پین از همان اثر فیزیکی و ترتیب ترمینال به عنوان سری رله MY Omron استفاده می کند.یک پانل که قبلاً از سوکت های رله MY استفاده می کند (PYF08A) بدون تغییر سیم کشی LY2N-J را می پذیردولتاژ کویل باید در هنگام سفارش مشخص شود بدن رله و تماس ها در انواع ولتاژ یکسان هستند؛ تنها پیچ و تاب کویل تغییر می کند.
مشخصات کلیدی
| پارامتر |
ارزش |
| تنظیمات تماس |
DPDT (2 NO + 2 NC) |
| رتبه بندی تماس |
10A در 250V AC / 10A در 125V DC |
| قدرت دی الکتریک |
2،000 ولت AC (حاجز قوس) |
| شاخص |
LED (پایوند J) |
| نصب |
پلگ ان 8 پین |
| ولتاژ کویل |
۱۲/۲۴/۴۸/۱۰۰/۱۱۰ ولت DC؛ ۲۴/۱۱۰/۱۲۰/۲۲۰/۲۴۰ ولت AC |
| مواد تماس |
آلیاژ نقره |
| استانداردها |
UL / CSA / EN (VDE) |
LY در مقابل MY سطح قدرت و اندازه فیزیکی
LY2N-J در سوکت های PYF08A قرار می گیرد که همچنین با رله Omron MY سازگار هستند. تفاوت اصلی قدرت است: سری LY رله کلی عمومی Omron با جریان بالاتر (10A تماس) است.در حالی که سری MY به طور معمول با بارهای جریان پایین تر برخورد می کندبرای مدارهای سوئیچینگ بارهای 10A، شروع کننده های موتور، بخاری ها، دریچه های سولینوئید در جریان کامل کویل، درجه تماس LY2N-J مشخصات مناسب است.
سوالات عمومی
سوال 1: LY2N-J به چه سوکت نیاز دارد و آیا با سوکت های رله MY سازگار است؟
LY2N-J از فرمت پلاگین 8 پین استفاده می کند که با سوکت های PYF08A (پایان ریل / اتصال جلویی) ، PYF08A-E (نوع محافظت از انگشت) ، PY08 (قرود پشتی) و PY08QN سازگار است.ترتیب پین همان سری رله MY است، بنابراین سوکت های رله MY موجود LY2N-J را بدون تغییر سیم کشی به طور مستقیم قبول می کنند.
سوال2: پسوند "J" در LY2N-J چه معنایی دارد؟
پسوند J نشان دهنده نوع نشانگر عملکرد LED است. هنگامی که سیم پیچ رله انرژی می یابد، LED روشن می شود و تایید قابل مشاهده وضعیت رله را از جلوی پانل ارائه می دهد.پایه LY2N بدون -J هیچ شاخصی نداردگزینه های پسوند اضافی شامل سرکوب دیود، دکمه فشار برای آزمایش و تماس های دو طرفه برای برنامه های خاص است.
س3: ولتاژ کویل هنگام سفارش چگونه مشخص می شود؟
ولتاژ کویل در شماره قطعات پایه LY2N-J گنجانده نشده است. ولتاژ نامی کویل را هنگام سفارش اضافه کنید. به عنوان مثال: LY2N-J DC24 برای کویل 24V DC، یا LY2N-J AC220/240 برای کویل 220/240V AC.بدن رله در تمام انواع ولتاژ یکسان است؛ پیچ و تاب کویل متفاوت است. ولتاژ تغذیه پنل را قبل از سفارش تایید کنید.
سوال 4: مواد تماس روی LY2N-J چیست؟
تماس های آلیاژ نقره ای. برای بار های صنعتی مقاومتی و تحرک استاندارد در 10A / 250VAC، تماس های آلیاژ نقره مناسب است. برای تغییر سیگنال های سطح بسیار پایین (کمتر از 1A،زیر 24 ولت) در صورتی که قابلیت اطمینان تماس مهم باشد.، به انواع تماس دو طرفه یا انواع رله Omron که به طور خاص برای سوئیچینگ ریز بار طراحی شده اند فکر کنید.
س5: آیا LY2N-J می تواند بار AC و DC را در قطب های مختلف به طور همزمان تغییر دهد؟
بله، دو دسته تماس DPDT از نظر الکتريکي مستقل هستند هرکدام مدار خودشو با ولتاژ خودش عوض ميکنهیک تماس به طور معمول باز می تواند یک بار AC را تغییر دهد در حالی که تماس به طور معمول بسته از همان رله یک سیگنال بازخورد DC را فراهم می کند، در صورتی که هر مدار در محدوده ی نامی در هر تماس باقی بماند.
