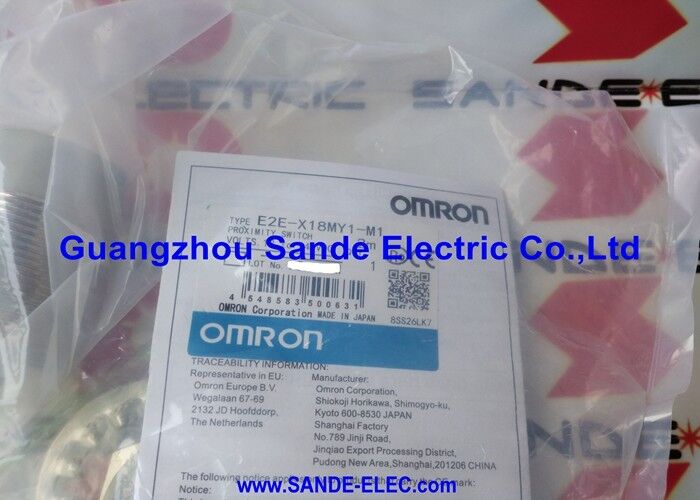

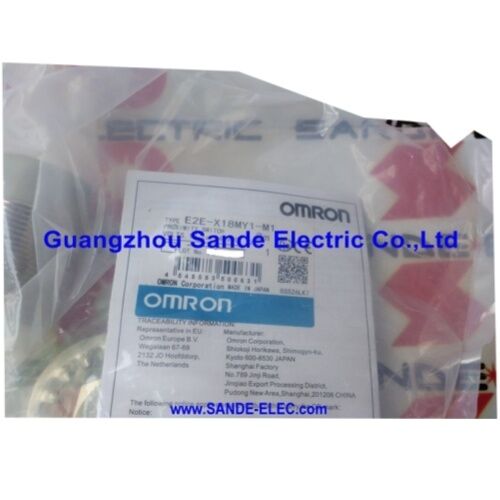

حسگر سوئیچ نزدیکی Omron E2E-X18MY1-M1 E2EX18MY1M1

Omron E2E-X18MY1-M1 | سنسور مجاورتی القایی — M30، بدون شیلد، 18 میلی‌متر، AC 2 سیمه NO، کانکتور M12، IP67

مرور کلی

سنسور مجاورتی القایی بدون شیلد Omron E2E-X18MY1-M1 در سری E2E، با پیکربندی برای عملکرد AC 2 سیمه در ولتاژهای 24 تا 240 ولت AC، با فاصله سنجش 18 میلی‌متر برای اهداف فلز آهنی و خروجی نرمال باز (NO) بر روی کانکتور پلاگین M12 است.این سنسور حضور اشیاء فلزی را بدون تماس فیزیکی تشخیص می‌دهد و برای تشخیص موقعیت، تأیید پایان حرکت و شمارش اشیاء در ماشین‌آلات و سیستم‌های نقاله که هدف سنجش شده آهن یا فولاد در محدوده تشخیص 18 میلی‌متری است، مناسب است.ساختار بدون شیلد، مشخصه مکانیکی تعیین‌کننده این مدل است.

یک سنسور مجاورتی القایی بدون شیلد، میدان الکترومغناطیسی خود را فراتر از سطح سنجش در الگوی مخروطی وسیع‌تری نسبت به طراحی شیلد شده (نصب هم‌سطح) گسترش می‌دهد، به همین دلیل فاصله سنجش 18 میلی‌متری از بدنه 30 میلی‌متری قابل دستیابی است - این پرتاب میدان سخاوتمندانه، قابلیت نصب هم‌سطح در براکت فلزی را با برد تشخیص طولانی‌تر مبادله می‌کند.

نصب یک سنسور بدون شیلد به صورت هم‌سطح در براکت فلزی، فاصله سنجش آن را به شدت کاهش می‌دهد، زیرا فلز اطراف میدان الکترومغناطیسی سنسور را جذب می‌کند؛ سنسورهای بدون شیلد برای کار در فاصله نامی خود به فضای اطراف سطح سنجش که در دستورالعمل‌های نصب Omron مشخص شده است، نیاز دارند.

مدار AC 2 سیمه ساده‌ترین سیم‌کشی ممکن است: سنسور به صورت سری با بار (ورودی PLC، سیم‌پیچ رله، لامپ نشانگر) بین خط و نول متصل می‌شود و هنگام روشن شدن خروجی، جریان را از طریق بار عبور می‌دهد و هنگام خاموش بودن، فقط جریان نشتی 1.7 میلی‌آمپر را از طریق بار می‌کشد.

دو سیم، بدون هادی منبع تغذیه جداگانه - همان معماری مداری که سوئیچ‌های حد مکانیکی قدیمی استفاده می‌کردند، که E2E-X18MY1-M1 را به یک ارتقاء طبیعی برای نصب سوئیچ حد قدیمی بدون سیم‌کشی مجدد مدار کنترل تبدیل می‌کند.

مشخصات کلیدی

پارامتر

مقدار

برای یک سنسور بدون شیلد که در هوای آزاد با فاصله مشخص از فلز اطراف نصب شده است، 18 میلی‌متر نامی قابل دستیابی است.

فاصله تنظیم کاری — جایی که نقطه ماشه برای تشخیص قابل اعتماد تنظیم می‌شود — باید در محدوده تنظیم 0 تا 14 میلی‌متر باشد، که حاشیه‌ای را در زیر فاصله سنجش نامی فراهم می‌کند که تغییرات هدف، لرزش، اثرات دما (±10% فاصله سنجش در دمای -25 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد) و تلرانس‌های هم‌ترازی سنسور به هدف را در بر می‌گیرد.

فلزات غیر آهنی — آلومینیوم، برنج، مس — فاصله سنجش مؤثر را کاهش می‌دهند. ضرایب تصحیح Omron برای اهداف غیر آهنی تقریباً 0.35 برابر تا 0.45 برابر فاصله سنجش آهن برای آلومینیوم و برنج، و حدود 0.30 برابر برای مس است.

اگر هدف غیر آهنی باشد، فاصله سنجش برای آن ماده به طور قابل توجهی کمتر از 18 میلی‌متر خواهد بود و باید در برابر جدول ضریب تصحیح مواد Omron برای فلز هدف خاص تأیید شود.

استاندارد رزوه M30 × 1.5 میلی‌متر فرمت نصب این کلاس سنسور است.

دو مهره قفل شش‌گوش (معمولاً همراه سنسور ارائه می‌شوند) امکان تنظیم موقعیت محوری در طول سوراخ رزوه شده براکت نصب را پس از نصب فراهم می‌کنند و امکان تنظیم دقیق شکاف سنجش را قبل از قفل کردن موقعیت فراهم می‌کنند.

خروجی AC 2 سیمه — جایگزینی سوئیچ‌های حد و کاربردهای بازسازی

مدار AC 2 سیمه به این معنی است که سنسور هنگام تشخیص هدف، جریان را از طریق بار عبور می‌دهد (خروجی روشن = بار فعال = کنتاکت NO بسته) و هنگام عدم حضور هدف، فقط جریان نشتی باقی‌مانده (1.7 میلی‌آمپر) را از طریق بار می‌کشد.

این جریان نشتی برای انتخاب بار مهم است: برخی بارها که به جریان‌های بسیار کوچک حساس هستند — سیم‌پیچ‌های رله خاص در آستانه قطع، کارت‌های ورودی PLC با امپدانس ورودی بالا — ممکن است حتی با خاموش بودن خروجی سنسور، از جریان نشتی 1.7 میلی‌آمپر تا حدی فعال شوند. در چنین مواردی، یک مقاومت موازی با بار یا باری با آستانه جریان حداقل بالاتر، مشکل را حل می‌کند.

محدوده ظرفیت سوئیچینگ 5 تا 300 میلی‌آمپر، بارهای ورودی استاندارد PLC (معمولاً 5–15 میلی‌آمپر) و سیم‌پیچ‌های رله کوچک (معمولاً 20–80 میلی‌آمپر) را در هر دو انتهای پایین و بالا پوشش می‌دهد. کار در زیر 5 میلی‌آمپر ممکن است منجر به سوئیچینگ نامطمئن سنسور شود؛ کار در بالای 300 میلی‌آمپر از ظرفیت نامی خروجی فراتر می‌رود.

کانکتور M12 (پسوند M1) اتصال مکانیکی به کابل سنسور دستگاه را فراهم می‌کند — یک کانکتور دایره‌ای با رتبه IP67 که امکان تعویض سنسور را بدون برش و اتصال مجدد سیم‌کشی میدانی فراهم می‌کند.

اتصال M12 همچنین عملکرد سنجش را از دسته سیم جدا می‌کند: بدنه سنسور آسیب‌دیده با یک واحد جدید جایگزین می‌شود؛ کابل‌های میدانی M12 موجود دستگاه در جای خود باقی می‌مانند.

IP67 و مقاوم در برابر روغن — عملکرد در محیط صنعتی

IP67 شامل حذف کامل گرد و غبار و غوطه‌وری موقت تا عمق 1 متر است. عنوان مقاوم در برابر روغن — طبقه‌بندی تکمیلی Omron فراتر از استاندارد IEC — تأیید می‌کند که آب‌بندی و انتخاب مواد سنسور برای قرار گرفتن مداوم در معرض روغن برش ماشین، خنک‌کننده و سیال هیدرولیک تأیید شده است.

بدنه برنجی آبکاری شده با نیکل و سطح سنجش PBT موادی هستند که این مقاومت را فراهم می‌کنند؛ بدنه‌های برنجی یا آلومینیومی بدون آبکاری نیکل در برابر خوردگی سیال برش در طولانی مدت آسیب‌پذیر خواهند بود.

محدوده دمای کاری −40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد — وسیع‌تر از 0 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد معمول سنسورهای الکترونیکی در این کلاس — نشان‌دهنده طراحی سری E2E برای محیط‌های صنعتی است که شامل تأسیسات سردخانه، نصب در فضای باز و تجهیزات فرآیندی است که در دماهای محیطی بالا کار می‌کنند.

سوالات متداول

س1: تفاوت بین E2E-X18MY1-M1 (NO) و E2E-X18MY2-M1 (NC) چیست؟

هر دو سنسورهای AC 2 سیمه بدون شیلد M30 با فاصله سنجش، ولتاژ تغذیه و مشخصات الکتریکی یکسان هستند.

مدل Y1 (این سنسور) نرمال باز است — خروجی هنگام تشخیص هدف روشن می‌شود.

مدل Y2 نرمال بسته است — خروجی هنگام تشخیص هدف خاموش می‌شود. مدل Y1 را برای کاربردهایی که حضور هدف = فعال شدن عملگر (بیشتر تشخیص موقعیت دستگاه) است انتخاب کنید؛ مدل Y2 را برای کاربردهایی که عدم حضور هدف = فعال شدن عملگر (قفل‌های ایمنی، تشخیص گرفتگی) است انتخاب کنید.

س2: آیا E2E-X18MY1-M1 می‌تواند آلومینیوم، فولاد ضد زنگ یا سایر فلزات غیر آهنی را تشخیص دهد؟

سنسور به تمام فلزات رسانا پاسخ می‌دهد، اما فاصله سنجش مؤثر آن برای مواد غیر آهنی کاهش می‌یابد. آهن فاصله کامل 18 میلی‌متری نامی را فراهم می‌کند. آلومینیوم و فولاد ضد زنگ فاصله مؤثر را به حدود 6–8 میلی‌متر کاهش می‌دهند. مس آن را بیشتر کاهش می‌دهد.

اگر هدف غیر آهنی باشد، قبل از تعیین فاصله نصب، فاصله سنجش موجود برای آن ماده خاص را در برابر داده‌های ضریب تصحیح سری E2E Omron تأیید کنید.

س3: جریان نشتی 1.7 میلی‌آمپر است — آیا این می‌تواند باعث خروجی کاذب در ورودی PLC شود؟

این بستگی به آستانه حداقل جریان روشن ورودی PLC دارد. اگر ورودی PLC در 2 میلی‌آمپر روشن شود و نشتی سنسور در حالت خاموش 1.7 میلی‌آمپر باشد، ورودی زیر آستانه است و فعال نمی‌شود.

با این حال، ورودی‌های PLC با آستانه‌های روشن پایین‌تر یا امپدانس ورودی بالا ممکن است تا حدی فعال شوند. اگر خروجی‌های کاذب با عدم حضور هدف سنسور مشاهده شد، یک مقاومت بار در سراسر ورودی PLC (معمولاً 10 کیلو اهم تا 22 کیلو اهم) جریان نشتی را شنت می‌کند و از ماشه کاذب بدون تأثیر بر عملکرد عادی جلوگیری می‌کند.

س4: آیا E2E-X18MY1-M1 برای نصب مستقیم در براکت فلزی مناسب است؟

به عنوان یک سنسور بدون شیلد، نباید به صورت هم‌سطح در براکت فلزی نصب شود — فلز اطراف که نزدیک‌تر از فواصل شعاعی و جانبی مشخص شده باشد، فاصله سنجش را کاهش می‌دهد.

دستورالعمل‌های نصب E2E Omron حداقل فاصله بین سطح سنجش سنسور و هر سطح فلزی اطراف را مشخص می‌کنند. برای نصب هم‌سطح در پنل فلزی، مدل‌های E2E-X18ME یا انواع شیلد شده (قابل جاسازی) انتخاب صحیح با فاصله سنجش کاهش یافته هستند.

س5: زمان پاسخ E2E-X18MY1-M1 چقدر است؟

فرکانس سوئیچینگ AC 25 هرتز است که معادل حداکثر چرخه سوئیچینگ 40 میلی‌ثانیه (20 میلی‌ثانیه روشن + 20 میلی‌ثانیه خاموش) است.

این برای تشخیص حضور یا عدم حضور اهداف در نوار نقاله‌های صنعتی معمولی و محورهای دستگاه کافی است، اما برای شمارش اشیاء با سرعت بالا یا اهداف چرخان با سرعت بالا مناسب نیست. برای نیازهای تشخیص فرکانس بالاتر، انواع خروجی DC E2E (موجود در NPN و PNP) فرکانس‌های سوئیچینگ در محدوده 500 هرتز تا 1 کیلوهرتز را ارائه می‌دهند.
