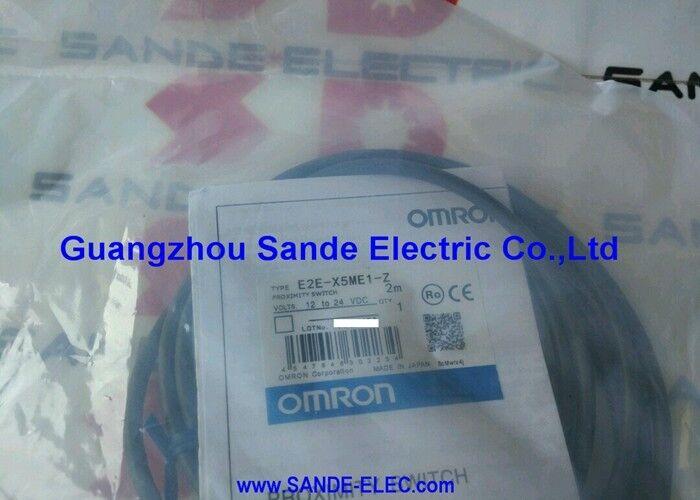

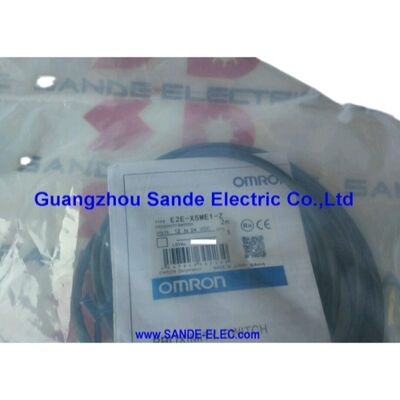

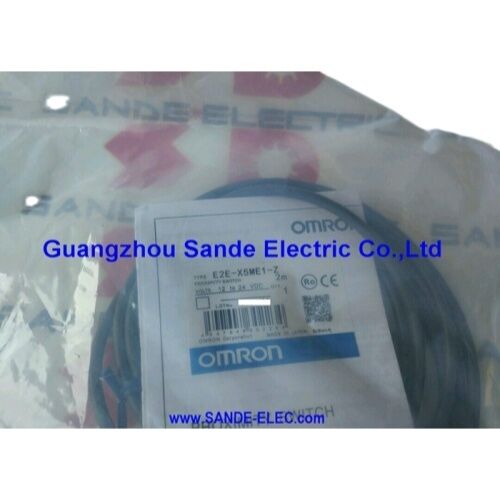

سنسور سوئیچ نزدیکی Omron E2E-X5ME1-Z E2EX5ME1Z

Omron E2E-X5ME1-Z | سنسور مجاورت القایی — M12، 5 میلی‌متر، NPN NO، 12-24VDC، بدون محافظ، IP67، کابل 2 متری

مرور کلی

سنسور Omron E2E-X5ME1-Z یک سنسور مجاورت القایی استاندارد 3 سیمه NPN از سری E2E Omron است که برای فاصله سنجش 5 میلی‌متری در یک بدنه استوانه‌ای M12 با کابل مقاوم در برابر روغن از پیش سیم‌کشی شده 2 متری مشخص شده است.

ساختار بدون محافظ، میدان سنجش الکترومغناطیسی را فراتر از سطح بدنه M12 گسترش می‌دهد و برد تشخیص 5 میلی‌متری را از یک سنسور با قطر 12 میلی‌متر ارائه می‌دهد — مناسب برای تشخیص در فواصل نزدیک در مکان‌های تنگ ماشین که بدنه M18 یا M30 از نظر فیزیکی جا نمی‌شود.

پسوند Z تأیید می‌کند که این مدل خروجی کابل با روکش PVC مقاوم در برابر روغن است — استاندارد نصب میدانی صنعتی برای محیط‌های ماشین ابزار که در آن تماس با مایع خنک‌کننده و روغن برش معمول است.

خروجی NPN (سینک کننده) استاندارد برای طراحی ماشین‌های ژاپنی و شرق آسیایی و برای کارت‌های ورودی PLC است که برای دریافت جریان از خروجی‌های سنسور NPN سیم‌کشی شده‌اند.

Omron سری E2E را بر این اساس ساخت که سنسورهای مجاورت باید به اندازه‌ای قابل اعتماد باشند که به طور مؤثر در ماشین ناپدید شوند — در طول عمر تولید بدون نیاز به توجه حضور داشته باشند.

مدارهای حفاظتی (سرکوب‌کننده موج، حفاظت از اتصال کوتاه، حفاظت از قطبیت معکوس) و آب‌بندی IP67 با حذف حالت‌های خرابی که اغلب سنسورهای پایه را از کار می‌اندازند، به این اصل عمل می‌کنند: جهش‌های ولتاژ گذرا از سوئیچینگ القایی، اتصال کوتاه خروجی کوتاه در حین نصب، سیم‌های تغذیه معکوس و ورود مایع خنک‌کننده.

مشخصات کلیدی

M12 بدون محافظ — 5 میلی‌متر از بدنه فشرده

فرم فاکتور M12، E2E-X5ME1-Z را از نظر فیزیکی به یکی از کوچکترین سنسورهای القایی استوانه‌ای در تولید استاندارد تبدیل می‌کند.

قطر بدنه 12 میلی‌متری آن، همراه با هندسه میدان بدون محافظ که انرژی سنجش را فراتر از سطح آن پرتاب می‌کند، تشخیص 5 میلی‌متری را در سنسوری که در فضایی کوچکتر از سر پیچ استاندارد رزوه می‌شود، به دست می‌آورد.

این فشردگی مستقیماً به کاربردها در مکان‌های تنگ ماشین کمک می‌کند: نقاط تشخیص فیکسچر بین فک‌های گیره، تأیید حضور در داخل مجموعه‌های ابزار، تأیید قطعه در پالت‌هایی با جیب‌های نزدیک به هم، و تشخیص لبه روی ریل‌های راهنما که بدنه‌های سنسور بزرگتر با هدف تماس فیزیکی پیدا می‌کنند.

هر میلی‌متر از قطر بدنه که در فضاهای تنگ صرفه‌جویی می‌شود، یک درجه آزادی است که در طراحی مکانیکی بازیابی می‌شود.

ساختار بدون محافظ به این معنی است که، مانند هر سنسور غیر هم‌سطح، فلز اطراف باید در فاصله حداقل مشخص شده از سطح سنجش و کناره‌های بدنه نگهداری شود. دستورالعمل‌های نصب سری E2E، فاصله‌های لازم را مشخص می‌کنند — رعایت این فاصله‌ها رایج‌ترین مرحله راه‌اندازی است که از کاهش برد سنجش در نصب‌های صحیح جلوگیری می‌کند.

−40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد — بردی که شرایط واقعی صنعتی را پوشش می‌دهد

محدوده دمای عملیاتی E2E-X5ME1-Z از −40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد، گسترده‌تر از بسیاری از سنسورهای مجاورت در این کلاس است. در انتهای سرد، −40 درجه سانتی‌گراد، نصب‌های فضای باز، تأسیسات ذخیره‌سازی بدون گرمایش، اتاق‌های سرد پردازش مواد غذایی، و هر موقعیتی روی ماشین در یک ساختمان بدون گرمایش در هنگام راه‌اندازی زمستانی را پوشش می‌دهد.

در انتهای گرم، +85 درجه سانتی‌گراد، سنسورهای نزدیک تجهیزات فرآیندی گرمازا، در کابینت‌هایی با جریان هوای محدود، یا نزدیک به محفظه‌های کوره و خشک‌کن را در خود جای می‌دهد.

یک نکته مربوط به دما: فاصله سنجش با دما کمی تغییر می‌کند (±10% از 5 میلی‌متر نامی در سراسر −25 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد؛ ±15% در سراسر محدوده کامل −40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد).

فاصله تنظیم — که نقطه فعال‌سازی واقعی در حین نصب پیکربندی می‌شود — باید در محدوده مشخص شده 0-4 میلی‌متر تنظیم شود، که حاشیه کافی در برابر بدترین حالت تغییر فاصله ناشی از دما را فراهم می‌کند.

سوالات متداول

س1: تفاوت بین E2E-X5ME1-Z و E2E-X5ME1-M1 چیست؟

هر دو سنسورهای القایی M12 NPN NO با فاصله سنجش 5 میلی‌متر و مشخصات الکتریکی یکسان هستند. پسوند Z مدل کابل 2 متری از پیش سیم‌کشی شده با خروج کابل مستقیم استاندارد را مشخص می‌کند.

پسوند M1 مدل کانکتور M12 را مشخص می‌کند — یک کانکتور پلاگ جداگانه روی بدنه سنسور که با یک کابل M12 نصب شده در میدان جفت می‌شود. نسخه Z (کابل) را برای نصب‌های دائمی که مسیریابی کابل ثابت و آسان است انتخاب کنید؛ نسخه M1 (کانکتور) را برای کاربردهایی که ممکن است سنسور نیاز به تعویض دوره‌ای بدون برهم زدن سیم‌کشی میدانی داشته باشد، انتخاب کنید.

س2: نوع خروجی NPN است — این چگونه بر سیم‌کشی PLC تأثیر می‌گذارد؟

خروجی NPN (سینک کننده) به این معنی است که سنسور هنگام فعال بودن خروجی، جریان را از طریق بار متصل به زمین (کامون) عبور می‌دهد. سیم‌کشی صحیح: ورودی PLC بین سیم خروجی سنسور (معمولاً سیاه در کد رنگی استاندارد 3 سیمه) و تغذیه مثبت، با سیم زمین به تغذیه منفی متصل می‌شود.

کارت ورودی PLC باید سازگار با NPN باشد — طراحی شده برای دریافت سیگنال‌های سینک کننده. کارت‌های ورودی فقط PNP به یک نوع سنسور خروجی PNP (E2E-X5ME2-Z یا معادل آن) نیاز دارند؛ اتصال یک سنسور NPN به یک ورودی فقط PNP هیچ پاسخ خروجی تولید نمی‌کند.

س3: حفاظت از اتصال کوتاه — آیا این به این معنی است که من به فیوز خروجی نیاز ندارم؟

حفاظت از اتصال کوتاه در E2E به این معنی است که سنسور در برابر اتصال کوتاه مستقیم کوتاه مدت سیم خروجی به زمین یا تغذیه در حین نصب بدون آسیب دائمی مقاومت می‌کند. این جایگزین حفاظت جریان بیش از حد مناسب در طراحی کلی مدار نمی‌شود.

برای نصب‌هایی که بارهای متعددی را هدایت می‌کنند یا جایی که حلقه تغذیه شامل سنسورهای دیگر است که همان مدار را به اشتراک می‌گذارند، فیوز خارجی یا محدود کردن جریان مناسب با طراحی مدار همچنان یک عمل خوب است.

س4: فاصله سنجش 5 میلی‌متر است — شکاف تشخیص واقعی که باید تنظیم کنم چیست؟

فاصله تنظیم 0-4 میلی‌متر است. این محدوده ای است که سنسور به طور قابل اعتماد روشن می‌شود — 80% از فاصله سنجش نامی 5 میلی‌متر. تنظیم شکاف واقعی در 2-3 میلی‌متر (60% نامی) حاشیه‌ای در برابر اثرات دما، تغییر سطح هدف، و لرزش جزئی یا سایش مکانیکی در طول زمان فراهم می‌کند.

سنسوری که دقیقاً در 4 میلی‌متر (حد محدوده تنظیم) تنظیم شده است، نزدیک به مرز پایداری کار می‌کند و ممکن است در شرایط نامساعد سوئیچینگ متناوب نشان دهد.

س5: سنسور E2E-X5ME1-Z چه فلزاتی را تشخیص می‌دهد و آیا نوع ماده بر فاصله سنجش تأثیر می‌گذارد؟

سنسور تمام فلزات رسانا را تشخیص می‌دهد. برای فولاد معمولی/فولاد نرم (ماده هدف رتبه‌بندی شده)، فاصله سنجش 5 میلی‌متر است. برای فولاد ضد زنگ، فاصله مؤثر معمولاً 3-4 میلی‌متر است. آلومینیوم و برنج فاصله مؤثر تقریباً 2 میلی‌متر تولید می‌کنند.

مس کمترین پاسخ را دارد، معمولاً 1.5 میلی‌متر یا کمتر. همیشه نقطه سوئیچینگ واقعی را با ماده هدف خاص در شرایط نصب، زمانی که هدف فولاد معمولی نیست، اندازه‌گیری کنید.
