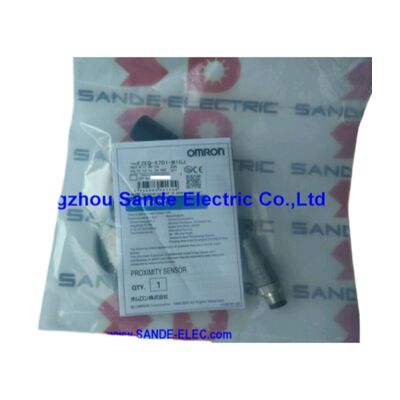

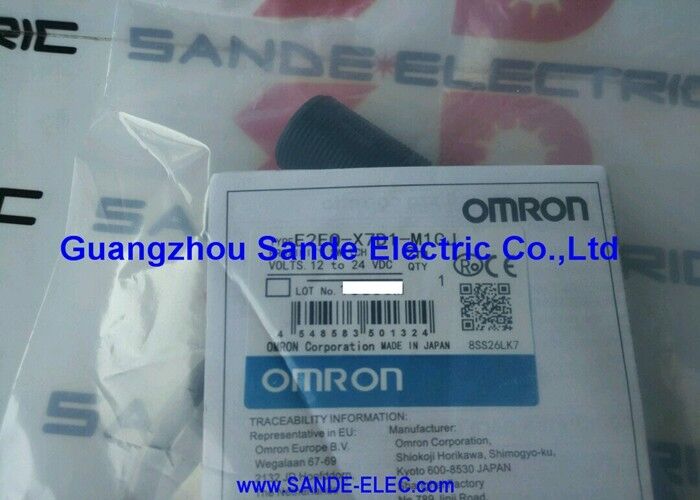

سوئیچ سنسور نزدیکی Omron E2EQ-X7D1-M1GJ E2EQX7D1M1GJ

Omron E2EQ-X7D1-M1GJ | سنسور مجاورت القایی مقاوم در برابر پاشش — پوشش فلورورزین M18، 7 میلی‌متر NO، 2 سیم DC، 500 هرتز، IP67، کانکتور دم‌موشی M12

مرور کلی

سنسور مجاورت القایی مقاوم در برابر پاشش Omron E2EQ-X7D1-M1GJ یک سنسور مجاورت القایی مقاوم در برابر پاشش است — نوع سری E2EQ از طراحی استاندارد M18 E2E، که با پوشش فلورورزین اعمال شده بر روی سطح حسگر و سطح محفظه متمایز می‌شود. این پوشش دلیل وجود این سنسور است.

در کاربردهای جوشکاری قوس رباتیک و دستی، قطرات فلز داغ پرتاب شده از استخر جوش بر روی همه چیز در فاصله چند متری قوس فرود می‌آیند: اتصالات، ابزار، سیم‌کشی و سنسورها. بر روی یک سنسور معمولی با سطح برنجی یا فولاد ضد زنگ، این قطرات سرد شده و جامد می‌شوند و به سطح می‌چسبند.

هنگامی که لایه پاشش انباشته شده به اندازه کافی ضخیم شد، میدان الکترومغناطیسی سنسور را مختل کرده و باعث شکست تشخیص می‌شود — یا فرآیند حذف پاشش سطح حسگر را خراش داده و فاصله را تغییر می‌دهد. بر روی سطح پوشش داده شده با فلورورزین، قطرات جامد شده هیچ چسبندگی پیدا نمی‌کنند.

خاصیت نچسب پوشش باعث می‌شود پاشش به راحتی پاک یا ضربه زده شود، سطح زیرین بدون آسیب باقی بماند و عملکرد تشخیص بدون تغییر باقی بماند.

این سنسور تمام مشخصات استاندارد E2E را برای پیکربندی محافظت شده M18 7 میلی‌متری حمل می‌کند: خروجی 2 سیم DC NO، محدوده عملیاتی 10 تا 30 ولت، فرکانس سوئیچینگ 500 هرتز، نشانگرهای LED دوگانه و آب‌بندی ضد روغن IP67.

دم‌موشی 0.3 متری با کانکتور IEC M12 فرمت اتصالی است که به سنسور اجازه می‌دهد بدون ورود به سیم‌کشی دستگاه تعویض شود — M12 را در انتهای دم‌موشی جدا کنید، جایگزین را در سوراخ نصب قرار دهید، دوباره وصل کنید، تمام شد.

در سلول‌های جوشکاری که سنسورها به دلیل انباشتگی پاشش در یک برنامه زمانی مصرف می‌شوند و سرعت تعویض بر زمان کارکرد سلول تأثیر می‌گذارد، این آرایش کانکتور یک ویژگی نگهداری عملی است.

مشخصات کلیدی

پوشش فلورورزین — مشکل پاشش در مواد حل شده است

جوشکاری قوس هنگام خروج فلز مذاب از استخر جوش، پاشش تولید می‌کند — نتیجه ناپایداری قوس، سرعت نامناسب تغذیه سیم، یا ترکیب شیمیایی فلز پایه. حتی در فرآیندهای جوشکاری بهینه شده، مقداری تولید پاشش اجتناب‌ناپذیر است.

سوال برای طراحان دستگاه این نیست که آیا پاشش روی سنسور می‌نشیند یا خیر، بلکه این است که وقتی این اتفاق می‌افتد چه اتفاقی می‌افتد.

پلیمرهای فلورورزین (از نظر شیمیایی شبیه به PTFE) انرژی سطحی بسیار پایینی دارند که قطرات فلز مذاب نمی‌توانند سطح را تر کنند — آنها می‌رسند، سرد می‌شوند و روی پوشش می‌نشینند بدون اینکه پیوند متالورژیکی یا مکانیکی تشکیل دهند. نتیجه پاششی است که به جای انباشتگی، پاک می‌شود.

سری E2EQ Omron این پوشش را بر روی سطح حسگر و نوک بدنه سنسور اعمال می‌کند — مناطقی که رو به منطقه جوش هستند و در طول چرخه‌های جوشکاری بیشترین جریان قطرات را دریافت می‌کنند.

سنسورهای مجاورت استاندارد در محیط‌های جوشکاری معمولاً به حذف پاشش روزانه یا شیفتی برای حفظ تشخیص قابل اعتماد نیاز دارند. E2EQ-X7D1-M1GJ این فاصله را به طور قابل توجهی افزایش می‌دهد و هم بار نگهداری و هم خطر آسیب به سطح حسگر در حین تمیز کردن را کاهش می‌دهد.

این سنسور را در برابر انباشتگی شدید و مداوم پاشش ایمن نمی‌کند — در فرآیندهای بسیار شدید پاشش، تمیز کردن سبک منظم هنوز هم یک عمل خوب است — اما تلاش در مقایسه با جایگزین‌های بدون پوشش به طور چشمگیری کاهش می‌یابد.

اتصال دم‌موشی M12 — تعویض سریع در سلول‌های جوشکاری

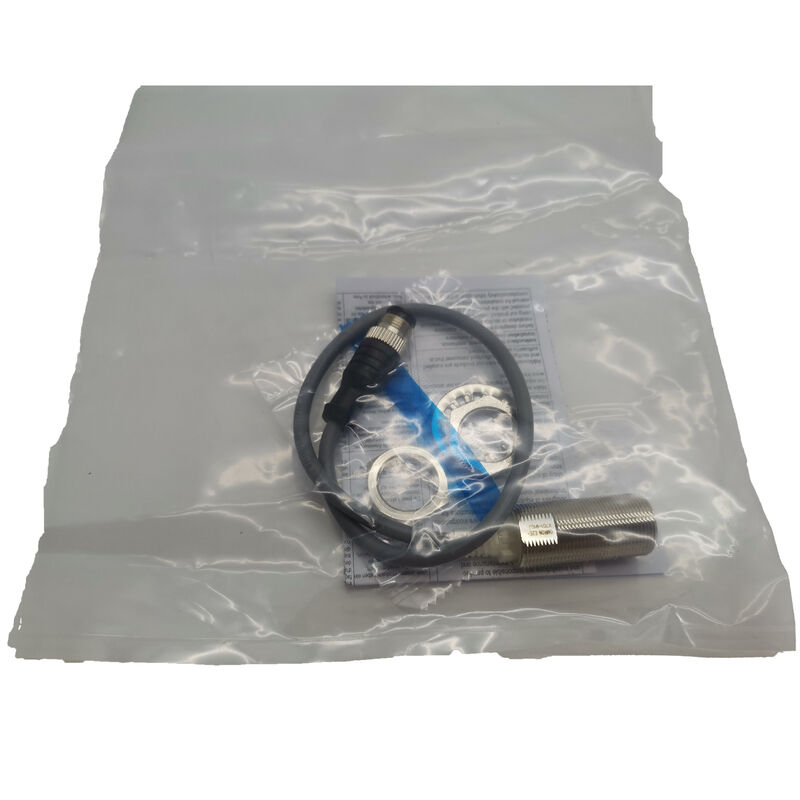

کابل دم‌موشی 0.3 متری از بدنه سنسور خارج شده و به یک کانکتور میدانی با آرایش IEC M12 ختم می‌شود. در دستگاه، یک کابل M12 جفت شونده از پنل کنترل یا جعبه اتصال اجرا شده و به این کانکتور وصل می‌شود.

نصب سنسور شامل قرار دادن سنسور در سوراخ نصب، قفل کردن با مهره M12 و جفت کردن کانکتور M12 است — عملیاتی دو دقیقه‌ای که می‌تواند توسط یک تکنسین نگهداری بدون ابزار الکتریکی یا دسترسی به پنل انجام شود.

هنگامی که سنسور در نهایت نیاز به تعویض دارد، فرآیند در همان دو دقیقه معکوس می‌شود.

کابل ثابت دستگاه در جای خود باقی می‌ماند؛ فقط واحد دم‌موشی سنسور تعویض می‌شود.

این در سلول‌های جوشکاری خودکار که تعویض سنسور معیوب در طول تغییر شیفت هدف است و دسترسی به ترمینال‌ها در داخل یک محفظه الکتریکی قفل شده در طول پنجره تولید امکان‌پذیر نیست، اهمیت دارد.

نشانگرهای LED دوگانه در محیط جوشکاری

LED خروجی قرمز و LED محدوده تنظیم سبز در E2EQ-X7D1-M1GJ همان تأیید راه‌اندازی و عملیاتی را مانند سایر سنسورهای E2E با نشانگر دوگانه ارائه می‌دهند.

در محیط‌های سلول جوشکاری، که سنسور معمولاً نزدیک به اتصال جوش نصب می‌شود، دید LED به تکنسینی که پشت درب سلول ایستاده است اجازه می‌دهد تا تشخیص صحیح سنسور را بدون ورود به سلول یا بررسی صفحه تشخیص PLC تأیید کند. وضعیت روشن/خاموش LED قرمز هر چرخه باز و بسته شدن اتصال را منعکس می‌کند؛ یک چشمک از دست رفته در نقطه مورد انتظار چرخه نشان دهنده مشکل تشخیص در حالی است که سلول هنوز در حال اجرا است.

سوالات متداول

س1: پوشش فلورورزین چگونه بر فاصله حسگر سنسور تأثیر می‌گذارد؟

پوشش فلورورزین به عنوان یک لایه نازک بر روی سطح حسگر اعمال می‌شود — ضخامت آن فاصله حسگر اسمی 7 میلی‌متری را به طور قابل اندازه‌گیری تغییر نمی‌دهد.

پوشش در فرکانس‌های مورد استفاده مدار حسگر القایی شفاف الکتریکی است، بنابراین عملکرد تشخیص هدف با نوع E2E-X7D1 بدون پوشش یکسان است.

فاصله تنظیم 0 تا 5.6 میلی‌متری محدوده نصب معتبر باقی می‌ماند. هنگام جایگزینی E2EQ با E2E استاندارد، نیازی به تنظیم شکاف حسگر نیست.

س2: آیا انباشتگی پاشش می‌تواند قابلیت حسگری E2EQ-X7D1-M1GJ را به طور کامل مسدود کند؟

یک لایه نازک از پاشش جامد شده بر روی سطح فلورورزین به طور قابل توجهی بر حسگری تأثیر نمی‌گذارد زیرا: (الف) پاشش فلزی میدان القایی را هدایت می‌کند و حتی ممکن است میدان را کمی گسترش دهد؛ و (ب) لایه انباشته شده به طور سست چسبیده باقی می‌ماند و می‌تواند با یک پاک کردن سبک بین چرخه‌ها پاک شود.

انباشتگی بسیار سنگین در طول چرخه‌های متعدد بدون هیچ گونه تمیز کردن می‌تواند در نهایت نفوذ میدان به هدف را کاهش دهد — LED سبز محدوده تنظیم که در طول چرخه اتصال خاموش یا چشمک می‌زند، نشانگر عملی است که سطح سنسور نیاز به پاکسازی دارد.

س3: آیا کانکتور M12 در E2EQ-X7D1-M1GJ برای محیط سلول جوشکاری درجه‌بندی شده است؟

کانکتور M12 هنگام جفت شدن دارای رتبه IP67 است. در سلول‌های جوشکاری، کانکتور باید از منطقه مستقیم پاشش دور نگه داشته شود — دم‌موشی 0.3 متری مقداری فاصله مسیریابی برای دستیابی به این امر فراهم می‌کند.

بدنه کانکتور معمولاً با فلورورزین پوشش داده نشده است، بنابراین انباشتگی سنگین پاشش بر روی یک کانکتور در معرض دید می‌تواند به مرور زمان باعث تخریب آب‌بندی شود. دم‌موشی را طوری مسیریابی کنید که کانکتور M12 در صورت امکان پشت یک محافظ یا در یک کانال مسیریابی کابل محافظ قرار گیرد.

س4: جسم حسگر استاندارد برای این سنسور چیست و چرا کوچکتر از قطر بدنه M18 است؟

جسم حسگر استاندارد (صفحه آهنی 18 × 18 × 1 میلی‌متر) برای مطابقت با ناحیه میدان حسگر مؤثر سنسور محافظت شده M18 تعریف شده است.

میدان حسگر از سطح حسگر در یک مخروط با قطر مؤثر در فاصله حسگر اسمی (7 میلی‌متر) تقریباً 18 میلی‌متر خارج می‌شود — مطابق با ابعاد هدف استاندارد. اهداف کوچکتر فواصل حسگر مؤثر متناسب کوتاه‌تری تولید می‌کنند؛ اهداف بزرگتر نتایجی نزدیک به 7 میلی‌متر رتبه‌بندی شده تولید می‌کنند.

برای اهداف کوچکتر از استاندارد، نقطه سوئیچینگ واقعی را در نصب آزمایش کنید.

س5: آیا E2EQ-X7D1-M1GJ می‌تواند مستقیماً در یک نصب موجود جایگزین E2E-X7D1-M1GJ شود؟

بله. انواع E2EQ و E2E از X7D1-M1GJ دارای ابعاد بدنه M18 × 1 میلی‌متر، فاصله حسگر، خروجی 2 سیم DC NO، دم‌موشی کانکتور IEC M12، فرکانس 500 هرتز و حفاظت IP67 یکسان هستند. تنها تفاوت فیزیکی پوشش فلورورزین بر روی E2EQ است.

هنگام جایگزینی یکی با دیگری، نیازی به سیم‌کشی، پارامتر PLC یا تنظیم شکاف مکانیکی نیست. از E2EQ در محیط‌های جوشکاری استفاده کنید؛ از E2E در کاربردهای غیر جوشکاری که پوشش مقاومت در برابر پاشش مورد نیاز نیست استفاده کنید.
