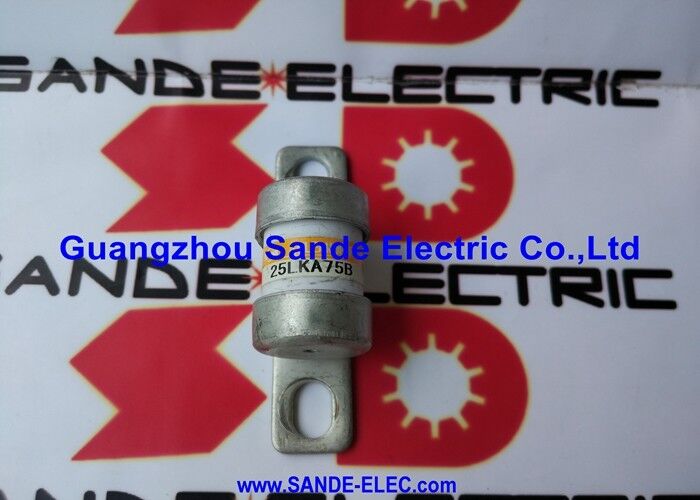

فیوز پاک کننده کیوسان 25LKA75B

HINODE 25LKA75B. ♪ فیوز محافظت از نیمه هادی با عمل سریع ♪ 75A / AC250V / DC350V / 100kA شکستن / 57.5mm / 44mm مراکز / پیش قوس I2t 360 A2s

یک فیوز برای نیمه هادی ها

قطع کننده های مداری معمولی و فیوز های آهسته از کابل ها و موتورها محافظت می کنند. آنها در عرض ده ها تا صدها میلی ثانیه پس از شروع بارگذاری بیش از حد کار می کنند. برای دستگاه های نیمه هادیتریستورها، MOSFET ها، و دیودها در اینورترها، درایو ها و منابع برق

دستگاه های نیمه هادی می توانند توسط یک جریان نقص در میکرو ثانیه نابود شوند، مدت ها قبل از اینکه یک دستگاه محافظ متعارف شروع به باز شدن کند.

25LKA75B برای سرعت پاکسازی زیر چرخه درجه بندی شده و آزمایش شده است. فیوز جریان خطا را در بخشی از نیمه چرخه AC قطع می کند، قبل از اینکه نیمه هادی انرژی کافی را جذب کند تا آسیب ببیند.

25LKA75B درجه بندی 75A در سری 25LKA/25LKB است که برای اینورتر های کوچک تا متوسط، UPS و مدارهای منبع برق که در حداکثر 250VAC یا 350VDC کار می کنند، هدف قرار می دهد.

مشخصات کلیدی

I2t عدد حیاتی برای هماهنگی نیمه هادی

مقدار I2t انرژی اجازه عبور فیوز در طول یک خطا √ انتیگرال جریان مربع در طول زمان از شروع خطا تا قطع مدار است.این رقم تولید کنندگان دستگاه نیمه هادی استفاده می شود برای مشخص کردن قابلیت مقاومت قطعات خود را.

برای 25LKA75B:

• I2t قبل از قوس = 360 A2sاین حداقل معیار هماهنگی انرژی با حداکثر امتیاز I2t نیمه هادی محافظت شده است.
• کل I2t = 2،100 A2sاین کل انرژی است که مدار محافظت شده باید در طول رویداد پاکسازی کامل تحمل کند.

در یک طراحی هماهنگ به درستی، I2t نامی نیمه هادی (از صفحه داده آن) باید از I2t کل فیوز بیشتر باشد.100 A2s کل I2t تعریف حداکثر رتبه نیمه هادی مورد نیاز برای هماهنگی در 75A.

سناریوهای کاربرد

حفاظت از موتور با سرعت متغیر (اینورتر):یک تنظیم کننده یا ماژول IGBT اینورتر PWM 250VAC که توسط فیوز های 25LKA75B در سمت ورودی AC یا بس DC محافظت می شود. سرعت پاکسازی سریع از خرابی IGBT در یک رویداد مدار کوتاه جلوگیری می کند.100 A2s مقادیر I2t با مقاومت I2t مشخص شده IGBT هماهنگ می شوند.

حفاظت از ورودی UPS:پل صاف کننده نیمه هادی یک سیستم UPS که توسط فیوز های 25LKA75B محافظت می شود.پاسخ سریع عمل از دیود های اصلاح کننده در برابر جریان های نقص در طول شارژ باتری یا رویدادهای گذرا در ورودی محافظت می کند.

حفاظت از تایریستور منبع برق:یک منبع تغذیه تنظیم کننده کنترل شده با استفاده از تیریستورها (SCRs) بر روی یک منبع 250VAC. 25LKA75B محافظت از پاکسازی سریع را که تیریستورها در صورت نقص نیاز دارند فراهم می کند.

سوالات عمومی

سوال1: حداقل جریان فیوز برای 25LKA75B چیست؟

سری 25LKA دارای یک احتیاط است: روشن شدن مجدد قوس ممکن است در صورتی رخ دهد که جریان فیوزین کمتر از 8 برابر جریان نامی فیوزین باشد.این به این معنی است که فیوز فقط باید برای جریان های خطای حداقل 600A مورد اعتماد قرار گیرد.. در زیر این سطح، قوس پس از ذوب عنصر فیوز ممکن است به طور قابل اعتماد خاموش نشود. برای مدارهایی که جریان نقص می تواند کمتر از 8 × نامگذاری شود،فیوز باید در ترکیب با سایر دستگاه های حفاظتی استفاده شود..

سوال2: تفاوت بین 25LKA75B و 25LKA75SB چیست؟

25LKA75SB نسخه ای است که دارای یک شاخص فیوزینگ است. هنگامی که فیوزین باز می شود (کوب می شود) ، شاخص تغییر می کند.که یک سیگنال الکتریکی خارجی را ارائه می دهد که سیستم کنترل می تواند آن را تشخیص دهد. 25LKA75B (این واحد) هیچ شاخصی ندارد. در صورتی که وضعیت فیوز به سیستم نظارت نشان داده شود، 25LKA75SB مشخص می شود. در صورت کافی بودن بازرسی بصری،25LKA75B استفاده می شود..

سوال 3: آیا می توان از 25LKA75B در برنامه های اتوبوس DC بالاتر از 350VDC استفاده کرد؟

نه. ولتاژ نامی DC 350VDC (نمونه TUV) یا 400VDC (نمونه UL، 50kA) است. For DC bus applications above 400VDC — such as 480/600VAC drives with 650–800VDC DC bus — a higher DC voltage rated fuse from a different series (such as HINODE's 660GHK or 850GHK series) must be specifiedاستفاده از فیوز با درجه بندی 350/400VDC در یک مدار اتوبوس DC بالاتر خطر عدم قطع جریان خطا و آتش سوزی یا آسیب ناشی از تجهیزات را دارد.

سوال 4: 25LKA75B چگونه از نظر فیزیکی نصب می شود؟

25LKA75B با استفاده از اتصالات بولت شده در دو انتهای پایانی که با فاصله مرکزی 44 میلی متر از هم جدا شده اند نصب می شود.بلوک های نگهدارنده فیوز نیمه هادی استاندارد با طول 5 میلی متر و مرکز 44 میلی متر که برای این کلاس فیوز طراحی شده اندقبل از نصب، بررسي کنيد که مقدار برق، ولتاژ و ابعاد مرکز بولت دارنده فيوز با مشخصات فيزيکي 25LKA75B مطابقت دارد

س5: رابطه بین HINODE و KYOSAN در این فیوز ها چیست؟

HINODE Electric Co., Ltd. (日出電気) و نام تجاری KYOSAN هر دو به محصولات یک تولید کننده اشاره دارند.برخی از لیست های توزیع کنندگان و اسناد تجهیزات قدیمی به این فیوز ها به عنوان KYOSAN 25LKA75B اشاره می کنندهر دو نام به همان محصول فیوز فیزیکی اشاره دارند HINODE نام شرکت و نام تجاری فعلی است.
