سنسور FANUC A860-2120-V004 A8602120V004 A860-2120-V004

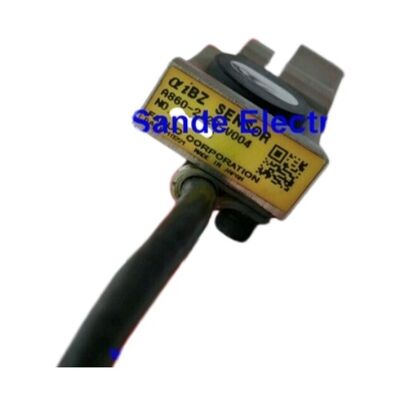

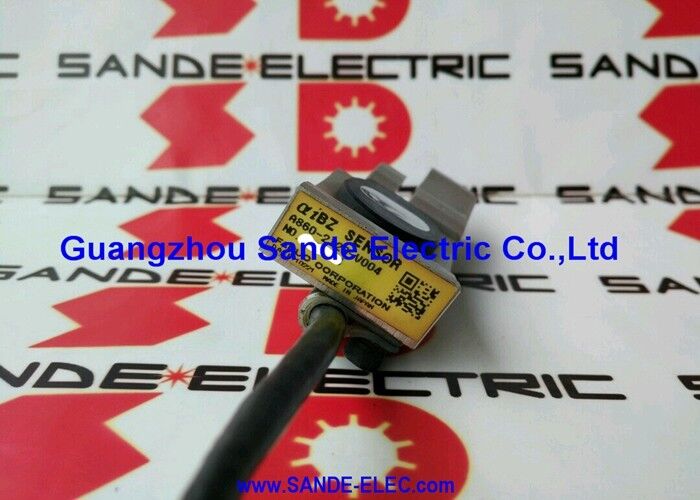

فانوک A860-2120-V004 | سنسور انکودر اسپیندل AiBZ بدون حلقه نصب — بازخورد موقعیت موتور اسپیندل AC داخلی، فقط عنصر سنسور

شماره قطعه: A860-2120-V004

سری: A860-2120

سازنده: Fanuc Corporation

توضیحات: سنسور AiBZ بدون حلقه نصب

کاربرد: موتور اسپیندل AC داخلی فانوک — بازخورد موقعیت و سرعت

سخت افزار: فقط عنصر سنسور (حلقه نصب شامل نمی‌شود)

وضعیت: نو / بازسازی شده

مرور کلی

فانوک A860-2120-V004نوع سنسور-تنها از انکودر A860-2120 AiBZ برای موتورهای اسپیندل AC داخلی فانوک است — از نظر عملکردی مشابه A860-2120-V003 در تمام جنبه‌ها به جز عدم وجود حلقه نصب.عنصر سنسور بخشی است که فرسوده و خراب می‌شود؛ حلقه نصب، در صورتی که خورده نشده یا آسیب مکانیکی ندیده باشد، از بسیاری از تعویض‌های سنسور دوام بیشتری می‌آورد زیرا یک جزء مکانیکی غیرفعال بدون محتوای الکترونیکی و بدون قطعات متحرک است.

در عمل، اولین تعویض سنسور در یک موتور اسپیندل قدیمی اغلب حلقه نصب اصلی را در وضعیت قابل قبولی می‌یابد.

در این سناریو، A860-2120-V004 انتخاب صحیح اقتصادی است: حلقه در دستگاه باقی می‌ماند، عنصر سنسور معیوب برداشته می‌شود، سنسور جدید V004 در حلقه موجود فشرده می‌شود و کابل دوباره وصل می‌شود.

دستگاه بدون هزینه اضافی و زمان تحویل تأمین حلقه که مورد نیاز نبود، دوباره به کار می‌افتد.

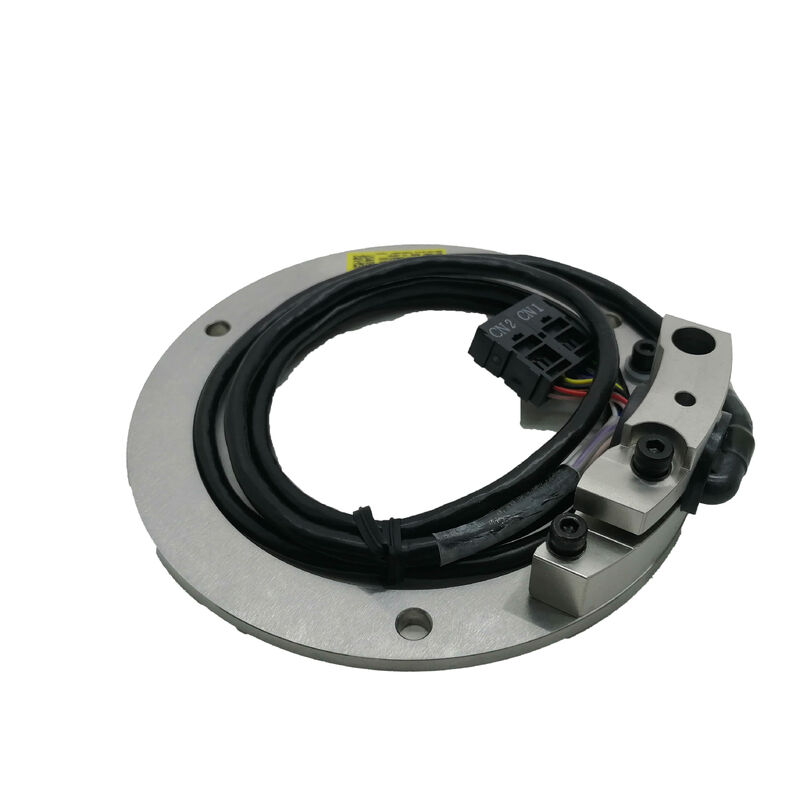

جایی که A860-2120-V003 (با حلقه) انتخاب درستی است، زمانی است که حلقه از نظر فیزیکی آسیب دیده باشد، زمانی که سنسور و حلقه به عنوان یک مجموعه هماهنگ در طول بازسازی اسپیندل تعویض می‌شوند، یا زمانی که یک مجموعه کامل به عنوان یدکی آماده نصب مورد نیاز است به جای اتکا به قابل سرویس بودن حلقه موجود دستگاه.

مشخصات کلیدی

پارامتر

تصمیم بین V004 (فقط سنسور) و V003 (سنسور با حلقه) یک انتخاب مهندسی نگهداری است، نه یک انتخاب عملکردی — هر دو پس از نصب عملکرد انکودر یکسانی را ارائه می‌دهند. متغیرها عبارتند از:

وضعیت حلقه موجود:

حلقه‌ای که هیچ خوردگی، آسیب فیزیکی ندارد و دقت ابعادی خود را از ساخت اصلی حفظ کرده است، کاملاً با سنسور V004 کار خواهد کرد. قبل از تصمیم‌گیری، سوراخ حلقه را برای خراشیدگی بررسی کنید، قطر سوراخ را در صورت امکان اندازه‌گیری کنید و سطوح نشیمنگاه را بررسی کنید. نگهداری یک حلقه در وضعیت خوب ارزش دارد.تاریخچه نصب:

حلقه‌ای که در طول چرخه‌های نگهداری متعدد شامل استفاده نادرست از ابزار، چرخه حرارتی در محیط اسپیندل با دمای بالا، یا قرار گرفتن در معرض خنک کننده در سرویس بوده است، ممکن است تغییرات ابعادی داشته باشد که شکاف هوا را تحت تأثیر قرار دهد. در صورت تردید، با V003 تعویض کنید و مجموعه کامل را تجدید کنید.هزینه توقف کار:

در تأسیساتی که توقف کار اسپیندل بسیار پرهزینه است، داشتن یک مجموعه کامل V003 به عنوان یدکی آماده نصب — که نیازی به ارزیابی حلقه موجود ندارد — زمان بین شناسایی خطا و بازگشت دستگاه به سرویس را کاهش می‌دهد.هزینه اضافی حلقه در مقایسه با هزینه بازرسی و اندازه‌گیری حلقه موجود تحت فشار زمانی کم است.

سنسور AiBZ در حلقه کنترل اسپیندل

سنسور AiBZ در سری A860-2120 در پایه کنترل حلقه بسته موتور اسپیندل داخلی قرار دارد. برداشتن سنسور — یا کار با سنسور معیوب — موتور را از یک محور کنترل شده با سروو به یک موتور القایی حلقه باز تبدیل می‌کند که قادر به جهت‌گیری، ضربه زدن یا عملکردهای محور C نیست.

خروجی سنسور توسط مدار دریافت انکودر تقویت کننده اسپیندل پردازش می‌شود، که از سیگنال‌های چهارگانه فاز A و فاز B برای ردیابی تغییرات موقعیت افزایشی و پالس یک بار در هر دور فاز Z برای بازسازی موقعیت مطلق پس از روشن شدن استفاده می‌کند. در عملیات عادی، بررسی سلامت انکودر تقویت کننده، دامنه سیگنال و یکپارچگی پالس را در هر دور بررسی می‌کند — هرگونه افت قابل توجهی باعث ایجاد هشدار انکودر می‌شود که عیب‌یابی را آغاز می‌کند.

در ماشین‌هایی با چرخه‌های ضربه زدن سفت یا برش نخ همزمان، کیفیت سیگنال انکودر مستقیماً بر دقت گام نخ تأثیر می‌گذارد. افت سیگنال جزئی — که در آن انکودر خروجی تولید می‌کند اما با دامنه کمتر از حد اسمی — ممکن است به صورت خطاهای گاه به گاه نخ تحت بار برش بالا قبل از اینکه درایو یک خطای سخت ایجاد کند، ظاهر شود.

اگر دستگاه دقت نخ ناپایدار را بدون هشدار انکودر واضح نشان می‌دهد، دامنه سیگنال سنسور باید در برابر مشخصات فانوک برای سری A860-2120 بررسی شود.

یادداشت‌های سازگاری و تأمین

سری سنسور A860-2120 شامل چندین نوع پسوند V است — V003، V004، V007، V013 و غیره — با تفاوت‌هایی در طول اتصال، مسیریابی کابل و سخت افزار نصب.

V004 عنصر سنسور تنها در سراسر سری A860-2120 است. هنگام شناسایی جایگزینی صحیح، شماره قطعه کامل را از مستندات نگهداری موتور یا برچسب سنسور مطابقت دهید تا اینکه فرض کنید V004 به طور آزاد با تمام انواع A860-2120 قابل تعویض است.

فانوک سری A860-2120 را برای موتورهای اسپیندل داخلی سری αi خود تولید می‌کند.

مدل موتور خاص در دستگاه تعیین می‌کند که کدام نوع A860-2120 صحیح است. لیست قطعات یدکی موتور اسپیندل فانوک (موجود از سرویس فانوک یا شرکای سرویس مجاز) مدل‌های موتور را به شماره قطعات سنسور نگاشت می‌کند.

سوالات متداول

س۱: سنسور "بدون حلقه نصب" لیست شده است — آیا هنوز می‌توان آن را در دستگاهی که در حال حاضر V003 (با حلقه) نصب شده است، نصب کرد؟

بله. عنصر سنسور V004 در همان حلقه نصبی قرار می‌گیرد که V003 در اصل شامل آن بود. هنگام انجام تعویض: عنصر سنسور V003 را از حلقه جدا کنید (حلقه معمولاً در محفظه موتور باقی می‌ماند)، وضعیت حلقه را بررسی و تأیید کنید، سپس سنسور V004 را در حلقه موجود قرار دهید.

مونتاژ مکانیکی و شکاف هوا مشابه نصب اصلی V003 است، با فرض اینکه حلقه آسیب ندیده باشد.

س۲: چگونه می‌توانم قبل از سفارش V004 به جای V003، تأیید کنم که حلقه نصب موجود هنوز قابل سرویس است؟

با خاموش شدن ایمن دستگاه و دسترسی به حفره انکودر، حلقه را برای ترک‌های قابل مشاهده، حفره‌های خوردگی، اعوجاج سوراخ یا سطوح نشیمنگاه، و شواهدی از آلودگی خنک کننده که ممکن است رسوبات مقیاسی ایجاد کرده باشد و قطر سوراخ را تغییر داده باشد، بررسی کنید.

اگر حلقه هیچ یک از این مشکلات را نشان ندهد، احتمالاً قابل سرویس است. اگر سوراخ حلقه به وضوح ناهموار، خورده شده باشد، یا هرگونه آسیب ساختاری داشته باشد، V003 را سفارش دهید تا شامل یک حلقه جدید باشد.

در صورت تردید، تفاوت هزینه بین V003 و V004 معمولاً کمتر از هزینه یک رویه نگهداری تکراری برای تعویض یک حلقه حاشیه‌ای است.

س۳: آیا V004 پس از نصب نیاز به تغییرات برنامه‌نویسی دارد؟

خیر. سری سنسور A860-2120 رابط سیگنال یکسانی را صرف نظر از نوع V003/V004 تولید می‌کند — هر دو از همان پروتکل انکودر AiBZ با همان سطوح سیگنال و پیکربندی کانکتور استفاده می‌کنند. تعویض V003 با V004 (یا بالعکس) نیازی به تغییر پارامتر CNC ندارد.

پس از نصب، تأیید استاندارد پس از تعویض (تست جهت‌گیری، بررسی تشخیص انکودر) عملکرد صحیح را بدون هیچ گونه تنظیم نرم افزاری تأیید می‌کند.

س۴: چه عواملی باعث خرابی سنسورهای AiBZ می‌شوند و آیا می‌توان قبل از وقوع خطای سخت، خرابی را پیش‌بینی کرد؟

حالت‌های خرابی رایج شامل ورود آلودگی (خنک کننده که به محفظه سنسور نفوذ کرده و الکترونیک یا مسیرهای سیگنال را خورده می‌کند)، خرابی مکانیکی ناشی از لرزش اتصالات لحیم داخلی، و افت LED/فتودیود در انواع انکودرهای نوری است.

علائم اولیه شامل افزایش فراوانی هشدارهای انکودر است که با روشن و خاموش کردن دستگاه پاک می‌شوند (نشان دهنده سیگنال متناوب)، انحراف در موقعیت توقف جهت‌گیری اسپیندل (نشان دهنده تغییر زمان‌بندی پالس Z)، و کاهش دامنه سیگنال قابل مشاهده در تشخیص تقویت کننده است.

نظارت بر تاریخچه هشدارهای انکودر و ثبات جهت‌گیری در طول زمان، قبل از خرابی سخت، هشدار اولیه را ارائه می‌دهد.

س۵: آیا A860-2120-V004 بازسازی شده جایگزین مناسبی برای نو است؟

بله، با شرایط. شرکای سرویس معتبر فانوک و بازسازان متخصص، سنسورهای بازسازی شده را قبل از فروش مجدد جدا کرده، تمیز کرده، قطعات داخلی فرسوده را تعویض کرده و در برابر مشخصات سیگنال فانوک آزمایش می‌کنند. یک V004 بازسازی شده از یک بازساز با کیفیت، یک قطعه نگهداری مناسب برای استفاده تولید استاندارد است.

برای ماشین‌هایی که تولید حیاتی دارند و توقف کار اسپیندل بسیار پرهزینه است، سنسورهای نو بالاترین اطمینان را از عمر مفید باقی مانده ارائه می‌دهند.

یک سنسور بازسازی شده با هزینه کمتر برای ماشین‌های با اهمیت کمتر، ماشین‌های پشتیبان، یا در مواردی که محدودیت بودجه وجود دارد، مناسب است.
