| محل منبع | آلمان |
| نام تجاری | TURCK |
| گواهی | CE ROHS |
| شماره مدل | Bi15-M30-AP6X |

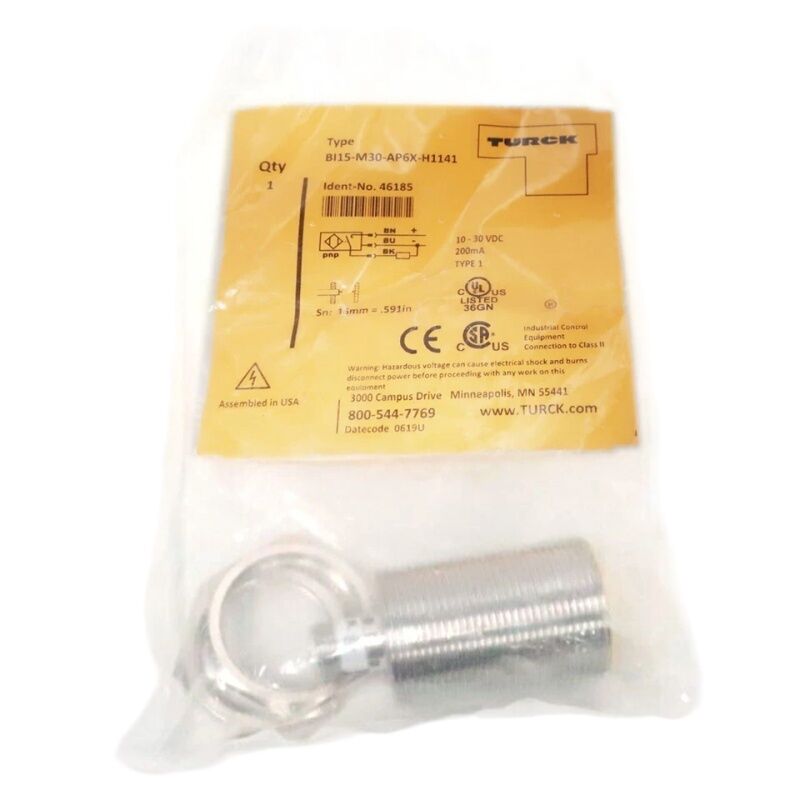

درتورک Bi15-M30-AP6Xیک سنسور نزدیکی است که از سری Turck's Bi نصب می شود و یک فاصله سنجی 15 میلی متری از یک محفظه استوانه ای M30 را بر روی خروجی PNP به طور معمول باز می کند.
این دستگاه از 10 تا 30 ولت DC اجرا می کند و سیستم های کنترل 12 و 24 ولت DC را پوشش می دهد و تا 200mA را از طریق بار جذب می کند و تا 300 هرتز برای تشخیص اهداف فلزی متوسط سریع حرکت می کند.
کابل 2 متری که قبلاً سیم کشی شده است، آن را مستقیماً به سیم سنسور دستگاه بدون نیاز به یک کانکتور میدان جداگانه متصل می کند.
پانزده میلی متر از یک سنسور M30 است که این مدل برای آن ساخته شده است.
نصب فلش به این معنی است که سطح سنسور در سطح یا در براکت فلزی قرار دارد. which protects the sensing face from mechanical impact by passing targets and allows installation in tight cavities where a non-flush sensor's protruding face would contact the target or surrounding structure.
فاصله سنجش 15 میلی متر فاصله لازم بین سنسور نصب شده و مسیر نزدیک شدن هدف شناسایی شده را فراهم می کندو استیک تحمل در طراحی مکانیکی ماشین.
خروجی PNP با استاندارد کارت PLC ورودی PNP که به طور گسترده در طراحی ماشین آلات اروپا استفاده می شود سازگار است.
هنگامی که یک هدف فلزی وارد میدان سنجش می شود، ترانزیستور خروجی روشن می شود و منابع فعلی به بار متصل شدهیا نشانگر از خط تغذیه مثبت از طریق بار به بازگشت مشترک.
| پارامتر | ارزش |
|---|---|
| حس کردن فاصله | 15 میلی متر |
| مسکن | M30 رشته ای شیب دار و جزئی |
| نصب | فلاش (قابل جاسازی) |
| نوع خروجی | PNP، NO (مصادر) |
| ولتاژ تغذیه | 10V30V DC |
| جریان بار | حداکثر 200 mA |
| فرکانس تغییر | حداکثر 300 هرتز |
| ارتباط | کابل 2 متری PVC، 3 سیم |
| شاخص | 1 LED (وضعیت) |
| دمای کار | -25°C تا +70°C |
| مواد مسکن | مس، کروم شده |
حسگرهای قابل نصب مانند Bi15-M30-AP6X میدان سنجش الکترومغناطیسی خود را به طور دقیق در مقابل چهره سنجش حمل می کنند، به حداقل در سمت طرف ها قرار می گیرند.
این هندسه میدان توسط محافظ یکپارچه شده در بدن سنسور به دست می آید. حلقه رسانا در اطراف سطح سنسور میدان را به جلو متمرکز می کند و پروژکتور جانبی را سرکوب می کند.اجازه می دهد تا سنسور با فلز در همه طرفها به جز صورت بدون از دست دادن حساسیت احاطه شود.
نتیجه عملی انعطاف پذیری نصب است که سنسورهای غیر فلش ارائه نمی دهند:Bi15-M30-AP6X را می توان به یک براکت فولادی پیچ کرد و با مغز هکس ارائه شده با چهره به سطح قفل کرد، محافظت از آن از ضربه زدن به یک پالت، قطعه کار یا زنجیره عبور می کند.
در خطوط حمل و نقل، سیستم های انتقال پالت و ابزار مطبوعاتی که نقطه سنجش در مسیر قطعات سنگین در حال حرکت است،نصب فلش یک راحتی نیست این مشخصات است که سنسور را از لحاظ فیزیکی در طول عمر تولید ماشین حفظ می کند.
M30 × 1رشته 5 میلی متر یک فرمت رشته متریک استاندارد است که دارای سخت افزار مغز قفل است که در طرح های ماشین استاندارد اروپا رایج است و با طیف گسترده ای از لوازم جانبی نصب M30 تورک سازگار است.
سهصد هرتز مربوط به یک چرخه سوئیچینگ از حدود 3.3ms مناسب برای تشخیص اهداف در حال حرکت در سرعت های متوسط ناقل یا عبور از ویژگی های ماشین آلات در سرعت های تغذیه معمولی است.
برای یک هدف 15 میلی متری که از روی سنسور روی یک کانویر با سرعت 1 متر در ثانیه عبور می کند300 هرتز تقریباً چهار چرخه تشخیص را در طول عبور هدف فراهم می کند.
جریان حداکثر بار 200mA بار ورودی PLC استاندارد (معمولا 5 ′′ 20mA) ، اسپری های رله کوچک (20 ′′ 100mA) و لامپ های شاخص را مستقیماً پوشش می دهد.بارهای گرسنه جریان بالاتر از 200mA به جای اتصال مستقیم به خروجی سنسور نیاز به یک رله متداول دارند.
سوال1: آیا Bi15-M30-AP6X با Bi15-M30-AP6X-H1141 یکسان است؟
پسوند H1141، نوع خاص کابل و کانکتور را شناسایی می کند. Bi15-M30-AP6X شماره قطعه پایه ای است که مشخصات الکتریکی و مکانیکی سنسور را توصیف می کند: 15mm sensing، M30,PNP NO، 10V30V DC.
نام H1141 نسخه خاصی از کابل را مشخص می کند. در این مورد یک کابل 2 متری از پیش جمع آوری شده است. هر دو به همان طراحی سنسور اشاره دارند.
در هنگام سفارش، شماره کامل قطعه را شامل پسوند کابل / کانکتور برای اطمینان از سبک اتصال درست برای نصب خود تأیید کنید.
س2: آیا Bi15-M30-AP6X می تواند اهداف فولاد ضد زنگ یا آلومینیوم را تشخیص دهد؟
بله، با کم کردن فاصله سنجش موثر، حسگرهای محرک به تمام فلزات رسانای الکتریکی پاسخ می دهند، اما فاصله سنجش برای اهداف آهن آهن استاندارد تعیین شده است.
برای فولاد ضد زنگ، فاصله موثر به طور معمول 60 ٪ از آهن درجه بندی شده است؛ برای آلومینیوم و مس، این فاصله بیشتر به حدود 30 ٪ 50٪ کاهش می یابد.بررسی فاصله سنجش قابل دستیابی برای آن ماده از داده های عامل تصحیح تورک و تنظیم موقعیت نصب مطابق با آن.
سوال 3: تفاوت بین حسگر Bi15-M30-AP6X (فلاش) و حسگر M30 بدون فلاش با فاصله سنجش 15 میلی متر چیست؟
یک سنسور M30 بدون فلش (بدون محافظ) میدان الکترومغناطیسی خود را فراتر از سطح حسگر و به سمت طرفها پروژکتور می کند.که فاصله سنجش بیشتری را برای یک اندازه بدن داده شده فراهم می کند اما نمی تواند در اطراف فلز نصب شود فلز اطراف میدان را جذب می کند و تشخیص را کاهش می دهد یا از بین می برد.
طراحی فلش Bi15-M30-AP6X میدان را به جلو متمرکز می کند،امکان نصب براکت فلزی با هزینه محدود کردن فاصله سنجش به 15 میلی متر به جای 2022 میلی متر که یک M30 بدون محافظ می تواند در فضای باز به دست آورد.
سوال 4: شاخص LED چه چیزی را نشان می دهد؟
یک لامپ LED در Bi15-M30-AP6X هنگامی که خروجی در حالت فعال (ON) است روشن می شود. هدف شناسایی شده، ترانزیستور خروجی هدایت می کند.
این یک شاخص وضعیت خروجی است، نه یک شاخص قدرت. A lit LED confirms both that a target is within the sensing field and that the output is conducting — useful for setup verification and quick troubleshooting on a live machine without needing a separate voltmeter.
س5: Bi15-M30-AP6X شامل چه مدارهای محافظتی است؟
Turck's Bi series inductive sensors include protection against polarity reversal of the supply connections and short circuits on the output — the sensor will not be damaged by a brief output wire shorting to common or by incorrect supply polarity during installation.
این محافظ ها خطر خطای نصب را کاهش می دهند و نیاز به اجزای محافظت سری خارجی در سیم کشی استاندارد ماشین را از بین می برند.مدار کوتاه پایدار یا قطب معکوس پایدار فراتر از تحمل گذرا سنسور باعث آسیب خواهد شد، پس اشتباهات سیم کشی رو به سرعت حل کن
