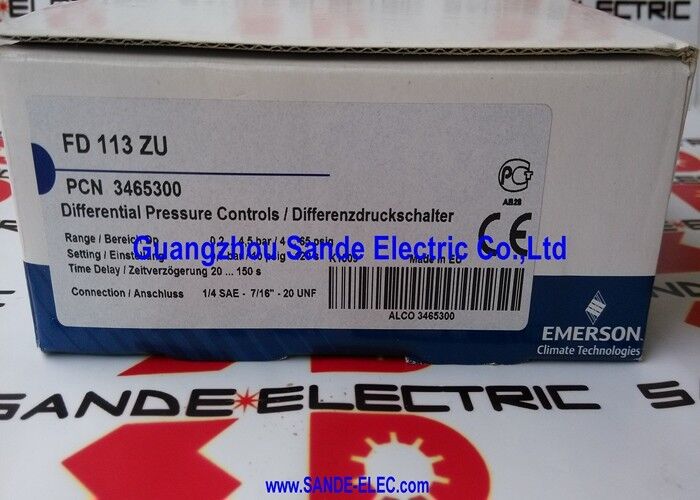

کنترل فشار الکل FD113ZU

FD113ZU. ALCO کنترل فشار فرقی روغن کنترل ایمنی 465 PSI / 0.3 4.5 بار / 20150s تاخیر الکترونیکی 3A / 7/16 "-20 UNF

آنچه که FD113ZU در واقع اندازه گیری می کند ️ فشار خالص موثر روغن

سیستم روانکاری کمپرسور خنک کننده فشار را از طریق پمپ روغن ایجاد می کند.پمپ روغن را از کارتن (که در فشار مکش است) جذب می کند و آن را با فشار بالاتر به لوله کشی ها می رسانداندازه گیری مربوطه فشار مطلق خروجی پمپ روغن نیستفشار خالص نفت: تفاوت بین فشار خروجی پمپ روغن و فشار کرکشی.

این تمایز مهم است زیرا اگر فشار مکش افزایش یابد، فشار کرکشی افزایش می یابد،و فشار خالص روغن موجود برای روانکاری کاهش می یابد حتی اگر فشار خروجی پمپ روغن به نظر می رسد قابل قبول به خودی خودFD113ZU از طریق دو اتصال فشار اندازه گیری می کند: طرف فشار بالا (خرید پمپ روغن) و طرف فشار پایین (crankcase) ، و نقطه تنظیم آن به تفاوت کالیبراسیون شده است.نه به هر دو فشار مطلق تنها.

مشخصات کلیدی

تایمر الکترونیک چه چیزی را "ZU" نسبت به استاندارد FD113 اضافه می کند

سری FD113 در دو نوع تایمر وجود دارد. FD113 استاندارد از مکانیسم تایمینگ حرارتی استفاده می کند. FD113ZU (این واحد) از یک دستگاه تایمینگ حرارتی استفاده می کند.مدار تایمر الکترونیک.

تفاوت در دقت و سازگاری است. تایمرهای حرارتی با دمای محیط حرکت می کنند. یک تاخیر 90 ثانیه ای در یک اتاق موتور گرم می تواند در یک صبح زمستانی سرد شروع شود.تایمرهای الکترونیکی بدون در نظر گرفتن دمای محیط، تاخیر ثابت را حفظ می کنند. محدوده 20 × 150 ثانیه ZU با تنظیم در بدن کنترل، بدون گام تنظیم می شود.و تاخیر ارزش کالیبراسیون خود را در سراسر محدوده دمای عملیاتی حفظ می کند.

برای محافظت از کمپرسور که تاخیر باید دقیق و ثابت باشد ‬ از سرد شروع می شود، در دمای محیط بالا کار می کند،یا پس از خاموش شدن اضطراری تایمر الکترونیکی عملکرد دقیق تر از معادل حرارتی را ارائه می دهد.

سناریوهای کاربرد

حفاظت از کمپرسور خنک کننده:کمپرسور کوپلند یک پمپ روغن دارد. FD113ZU فشار خالص موثر روغن را در سراسر پمپ روغن کنترل می کند. یک رویداد لباس پوشیدن باعث کاهش خروجی پمپ روغن می شود.ساعت تاخير 90 ثانيه اي به پايان رسيد، FD113ZU شروع می شود، تماسگر کمپرسور باز می شود و چراغ شاخص "خطای" فعال می شود. تنظیم مجدد دستی پس از بررسی جلوگیری از راه اندازی مجدد تا زمانی که مشکل حل شود.

کمپرسور سیستم تهویه مطبوع:یک کمپرسور پیچ در یک سیستم تهویه مطبوع تجاری از FD113ZU برای نظارت بر فشار روغن استفاده می کند.فشار روغن در عرض 30 ثانیه ایجاد می شود و در داخل پنجره تاخیر تنظیم شده و کنترل از کار نمی رود.در یک شروع بعد از ظهر پس از یک حادثه از دست دادن یخچال باعث فشار غیرمعمول در کارتن می شود، تفاوت فشار خالص روغن برای مدت طولانی تر از تاخیر خارج از مشخصات است و حفاظت را تحریک می کند.

نگهداری کمپرسور قدیمی:یک FD113ZU به طور مداوم در یک دستگاه کمپرسور موجود در حال کار بوده است. پس از سال ها کار، دقت کنترل مورد سوال قرار گرفته است.یک FD113ZU جایگزین در همان تنظیم تاخیر محافظت کالیبراسیون شده را بدون تغییر در سیم کشی کمپرسور یا پانل کنترل بازگرداند.

سوالات عمومی

سوال1: چگونه نقطه تنظیم فشار در FD113ZU تنظیم می شود؟

نقطه تنظیم دگرگونی فشار از طریق یک دیسک کالیبراسیون بر روی بدن FD113ZU تنظیم می شود. دیسک با مقادیر فشار نشان داده شده و به دگرگونی برش مورد نظر چرخش می کند.یک قطعه نوار سفارش شده است که بیش از دیسک تنظیم پس از راه اندازی برای جلوگیری از دستکاری ناخواسته در طول کار. نقطه تنظیم نشان دهنده تفاوت فشار روغن موثر خالص است که در زیر آن کنترل تایمر خود را شروع می کند.

س2: نیاز به تنظیم مجدد دستی برای عملیات چیست؟

پس از اینکه FD113ZU در یک وضعیت فشار روغن پایین شروع می شود، حالت خطا (مدار باز کمپرسور) را نگه می دارد تا با فشار دادن دکمه تنظیم مجدد بر روی بدن کنترل به صورت دستی تنظیم شود.تنظیم مجدد اتوماتیک در دسترس نیست این عمدی است، برای جلوگیری از اینکه یک کمپرسور به طور خودکار به حالت دیگری که هنوز ممکن است خطر روانکاری را ایجاد کند، مجدداً راه اندازی شود.علت سفر (درباره فشار نفت ناکافی) باید بررسی و حل شود..

Q3: لیست کمپرسور سازگار برای اتصال شعله های 1/4 "× 1/4" FD113ZU چیست؟

نسخه کوپلند با لوازم فلر 1/4 "× 1/4" متناسب با پیکربندی هیرمیتیک و نیمه هیرمیتیک کمپرسور فشار روغن کوپلند.FD113ZU ممکن است در پیکربندی های اتصال جایگزین در دسترس باشدورق دستورالعمل برای سری FD113 گزینه درست را با مارک کمپرسور مشخص می کند ️ قبل از سفارش جایگزینی اندازه اتصال و نوع پورت را تایید کنید.

سوال 4: اگر FD113ZU با اتصال فشار بالا و فشار پایین معکوس متصل شود چه اتفاقی می افتد؟

دستگاه FD113ZU تفاوت معکوس را می خواند و فشار موثر خالص نسبت به اندازه گیری مورد نظر منفی به نظر می رسد و کنترل بلافاصله شروع می شود یا رفتار غیر قابل پیش بینی می کند.همیشه خروجی پمپ روغن (بالا) را به اتصال HP و کارتن (پایین) را به اتصال LP به عنوان نشان داده شده در بدن کنترل متصل کنید. قبل از اولین شروع، اتصالات را با برچسب پورت فشار روغن سازنده کمپرسور بررسی کنید.

س5: آیا FD113ZU می تواند قبل از نصب آزمایش شود؟

بله. آزمایش با فشار پایین فشار روغن را با فشار دادن اهرم تست به سمت پایین برای مدت طولانی تر از زمان تاخیر تنظیم شده (در صورت تنظیم 20 ٪ 150 ثانیه) شبیه سازی می کند. اگر واحد کار کند،در طول زمان تاخير حرکت ميکنهبعد از تست، دکمه reset را فشار دهید تا کنترل را به حالت اجرا بازگرداند.روش آزمایش در ورق دستورالعمل FD113 توصیف شده است و باید در فواصل نگهداری منظم انجام شود تا تأیید شود که کنترل همچنان در حال کار است..
