| محل منبع | ژاپن |
| نام تجاری | YOKOGAWA |
| گواهی | CE ROHS |
| شماره مدل | EJA530A-EAS4N-00DNFU1 |

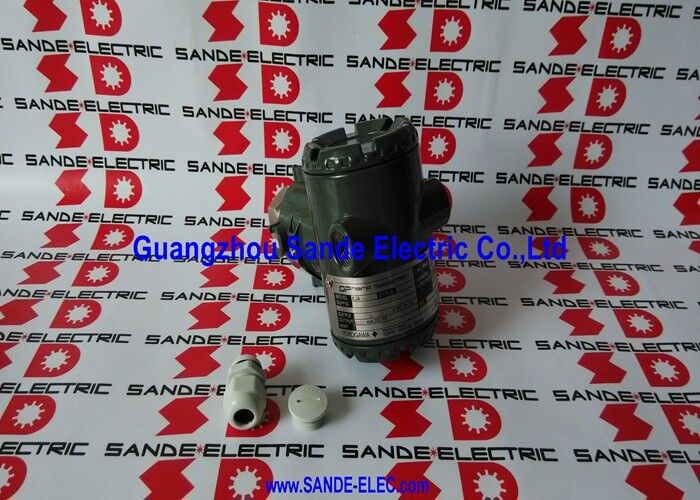

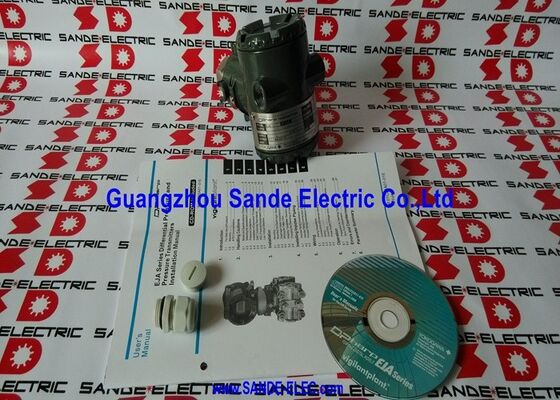

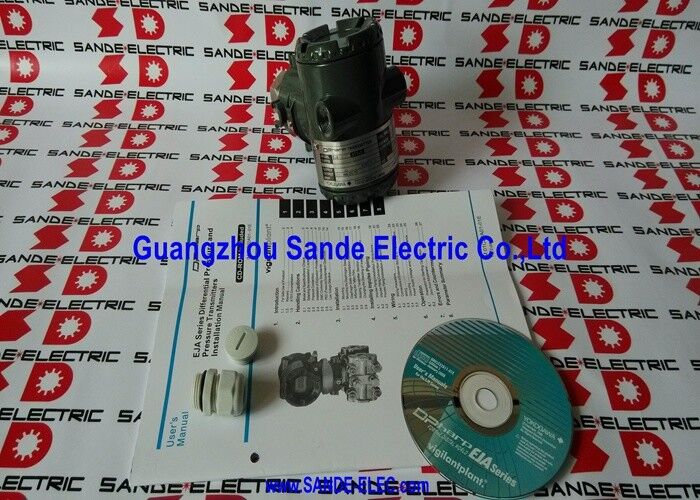

دریوکوگاوا EJA530A-EAS4N-00DNFU1یک فرستنده فشار سنج نصب در خط از سری EJA-A یوکوگاوا است که با کپسول اندازه گیری E-range که 0.5 تا 10 MPa (72.5 تا 1,450 psi) را پوشش می دهد مجهز است.
این دستگاه از فناوری سنسور رزونانت سیلیکون DPharp یوکوگوا استفاده می کند تا یک خروجی 420mA DC را با ارتباطات دیجیتال BRAIN یا HART بر هم گذاشته و دقت مرجع ± 0 را داشته باشد.065٪ از دامنه کالیبر شده که سری EJA-A برای آن در محیط های اندازه گیری فرآیند سخت شناخته شده است.
نام "NSPP" شرایط عرضه مازاد جدید / پروژه را تایید می کند ️ یک ابزار که از خرید اولیه پروژه ارسال شده است ، استفاده نشده و نصب نشده است ،معمولاً دارای قابلیت پیکربندی کامل و تنظیمات اصلی کارخانه است.
این شرایط عرضه در صنایع فرآوری که بیش از حد پروژه، تغییرات دامنه کارخانه،یا جایگزینی ابزار، ذخیره اضافی از ابزار کاملا مشخص شده را در بسته بندی اصلی باقی می گذارد..
در قلب EJA530A، سنسور رزونانس DPharp است. یک عنصر سیلیکون تک کریستالی است که با تغییر فرکانس رزونانس ساختار ارتعاش خود به فشار اعمال شده پاسخ می دهد.چون فرکانس خروجی اصلی عنصر حسگر است، و فرکانس را می توان به صورت دیجیتال بدون آثار تبدیل آنالوگ به دیجیتال شمارش کرد، فرستنده های DPharp از خطاهای تبدیل و حرکت که عناصر سنجش آنالوگ وارد می کنند اجتناب می کنند.
سنسور به طور مستقیم یک سیگنال دیجیتال تولید می کند که فرستنده پردازش می کند و به خروجی حلقه 420mA و کانال ارتباطی دیجیتال همزمان تبدیل می شود.
| پارامتر | ارزش |
|---|---|
| کپسول اندازه گیری | E ️ 0.5 تا 10 MPa (72.5 تا 1,450 psi) |
| محدوده ی کالیبراسیون شده ی Span | 0.5 MPa حداقل تا 10 MPa حداکثر |
| حداکثر فشار کاری | 25 MPa (3,625 psi) |
| سیگنال خروجی | 4×20mA DC + BRAIN / HART دیجیتال |
| دقت مرجع | ±0.065% از محدوده کالیبراسیون |
| ثبات بلند مدت | ± 0.1% URL/سال |
| منبع برق | 10.52 ولت DC |
| زمان پاسخ | 90 ms (استانداردی) |
| اتصال فرآیند | 1/2 ماده NPT |
| محفظه تقویت کننده | آلیاژ آلومینیوم |
| اتصال الکتریکی | 1/2 NPT، دو ورودی لوله |
| شاخص | صفحه LCD دیجیتال، تنظیم محدوده با دکمه فشار |
| قسمت های مرطوب شده | SUS316 SST / SUS316L SST |
| دمای محیط | -40°C تا +85°C |
| دمای فرآیند | تا +120 درجه سانتیگراد |
| حفاظت از مسکن | IP67 (معادل NEMA 4X) |
| ارتباطات | BRAIN (BT200) / HART |
یوکوگاوا سنسور DPharp را در اوایل دهه 1990 به عنوان یک رویکرد اساسا متفاوت برای اندازه گیری فشار معرفی کرد.
Conventional pressure transmitters use a capacitive or piezo-resistive sensing element that produces an analogue voltage or current proportional to applied pressure — a signal that requires analogue-to-digital conversion before the transmitter's electronics can process it.
هر مرحله از این زنجیره تبدیل، خطاهای کوچکی را وارد می کند: حرکت جابه جایی، حرکت افزایش، جمع آوری سر و صدا،و عدم خطی بودن که شرایط سیگنال فرستنده باید در طول دمای و زمان جبران شود.
DPharp بیشتر این زنجیره را از بین می برد فرکانس رزونانس سنسور سیلیکون تک کریستال متناسب با فشار اعمال شده تغییر می کندو فرکانس به صورت دیجیتالی از خروجی نوسانگر بدون هیچ مرحله متوسط آنالوگ محاسبه می شود..
اندازه گیری حاصل به طور ذاتی خطی تر، پایدارتر و کمتر نسبت به تغییرات دما نسبت به روش های آنالوگ رقابتی است.
عدم وجود هیسترز در مواد سیلیکون تک کریستالی یک مزیت عملی دیگر است:حسگر به همان خروجی با همان فشار اعمال شده بدون توجه به اینکه آیا فشار افزایش می یابد یا کاهش می یابد، باز می گردد.، که همیشه با عناصر سنجش آنالوگ قابل تغییر شکل تضمین نمی شود.
در EJA530A، این هسته DPharp دقت مرجع ±0.065% و دقت ±0 را فراهم می کند.۱٪ ثبات URL در سال که آن را برای خطوط فرآیند که اندازه گیری دقیق فشار به طور مستقیم بر کیفیت تاثیر می گذارد مناسب می کند، ایمنی یا مصرف انرژی.
کپسول اندازه گیری E-range محدوده فشار 0.5 تا 10 MPa را پوشش می دهد.1 ≈ 2 MPa به ترتیب) و به کاربردهای فرآیند فشار متوسط تا بالا که در خط لوله های نفت و گاز رایج است، خدمت می کند.، خطوط فرآوری پالایشگاه، تولید و توزیع بخار، راکتورهای شیمیایی با فشار بالا و نظارت بر سیستم هیدرولیکی.
در محدوده 0.5 ≈ 10 MPa کپسول E، کاربر در هنگام راه اندازی از طریق ترمینال BRAIN یا ارتباط دهنده دستی HART محدوده کالیبراسیون شده را تنظیم می کند.
فرستنده می تواند در هر نقطه از حداقل محدوده کالیبراسیون شده 0 باشد.5 MPa تا حداکثر 10 MPa ٫ نسبت تبدیل که انعطاف پذیری را در طیف گسترده ای از فشارهای عملیاتی واقعی فرآیند در یک ابزار فراهم می کند.
حداکثر فشار کاری (MWP) 25 MPa باعث تحمل فشار بیش از حد قابل توجهی در بالای محدوده اندازه گیری می شود.حفاظت از کپسول و اتصال فرآیند در برابر فشار بدون آسیب به سنسور.
The process connection material — SUS316L stainless steel for the connector body and wetted internals — is appropriate for the majority of non-corrosive to mildly corrosive services encountered in general process plant applications.
برای سرویس هایی که نیاز به مقاومت بیشتر در برابر خوردگی دارند، قطعات مرطوب شده Hastelloy C-276 در انواع دیگر سری EJA530A در دسترس هستند.
EJA530A-EAS4N-00DNFU1 خروجی سیگنال آنالوگ استاندارد 4 ′′ 20mA DC است که نشان دهنده فشار اندازه گیری شده در سراسر محدوده کالیبراسیون است. همزمان، digital communication data is superimposed on the same two-wire loop using either Yokogawa's BRAIN protocol (compatible with the BT200 BRAIN terminal) or the HART protocol (compatible with HART handhelds and any HART-capable host system).
پروتکل BRAIN یک پیاده سازی اختصاصی یوکوگاوا برای استفاده از خط میدان دیجیتال بود که در موازی با استاندارد HART توسعه یافته بود.و از آن در سراسر زیرساخت مدیریت ابزار یوکوگاوا از جمله نرم افزار پیکربندی FieldMate پشتیبانی می شود.
سازگاری HART، قابلیت همکاری با سیستم های مدیریت دارایی شخص ثالث، سیستم های کنترل HART multiplexers را تضمین می کند.و ارتباطات قابل حمل HART که مهندسان ابزار سایت به احتمال زیاد به حمل.
از طریق هر یک از کانال های دیجیتال، اپراتورها می توانند از راه دور صفر و دامنه فرستنده را تنظیم کنند، واحدهای مهندسی و خنک کننده را تنظیم کنند،درجه حرارت فرآیند را از اندازه گیری دمای ساخته شده در کپسول بخوانید، داده های تشخیصی را بازیابی می کند و کالیبراسیون را بدون خارج کردن ابزار از کار انجام می دهد.
کانال دیجیتال همچنین حاوی اطلاعات وضعیت خود تشخیصی است که سیستم میزبان یا نرم افزار مدیریت دارایی می تواند برای اهداف نگهداری پیش بینی ثبت کند.
محفظه تقویت کننده آلومینیوم ریخته شده محافظت از محیط زیست IP67 (معادل NEMA 4X) را که ابزارهای نصب شده در محیط کارخانه فرآیند نیاز دارند، فراهم می کند.
ورودی های الکتریکی دو لوله 1/2 NPT خانه اجازه می دهد تا مسیرهای سیم کشی جداگانه برای دوام قدرت / سیگنال و لوله به عنوان مورد نیاز توسط کد نصب محلی،با یک ورودی اختیاری مهر و موم شده زمانی که یک اتصال واحد لوله کافی است.
The digital LCD indicator — with push-button range setting capability directly on the instrument — allows local zero and span adjustment and range configuration without connecting a BRAIN terminal or HART communicatorنمایشگر ارزش فشار اندازه گیری شده در واحدهای مهندسی قابل تنظیم، درصد محدوده و کد وضعیت هشدار را نشان می دهد.
این قابلیت پیکربندی در ابزار زمان راه اندازی را کاهش می دهد و چک های کالیبراسیون را در زمان عدم دسترسی به ارتباطات قابل حمل ساده می کند.
پوشش خانه فرستنده می تواند در افزایش 90 ° چرخش داشته باشد. allowing the indicator and terminal block to face the preferred direction after the instrument is mounted on the process connection — a practical installation benefit when mounting orientation is constrained by the adjacent pipework، ساختار، یا دسترسی نیاز است.
محدوده اندازه گیری فشار 0.5 × 10 MPa EJA530A و قطعات مرطوب شده SUS316L آن را در طیف گسترده ای از نقاط اندازه گیری فرآیند صنعتی قابل استفاده می کند.
در تولید و انتقال نفت و گاز، آن را به نظارت بر فشار سر چاه، کنترل فشار لوله، اندازه گیری فشار جدا کننده و نظارت بر سیستم خدمات عمومی.
در فرایندهای پالایش و پتروشیمی، اندازه گیری فشار خط فرآیند را در جریان های سازگار با قطعات مرطوب شده فولاد ضد زنگ 316L انجام می دهد.سیستم های تولید و توزیع بخار از EJA530A برای نظارت بر فشار فشار بخار و اندازه گیری فشار آب تغذیه دیگ در محدوده دمای و فشار کپسول استفاده می کنندسیستم های هیدرولیک و پنوماتیک با فشار بالا، سیستم های تزریق آب و توزیع گاز فشرده، پایه های کاربردی مشترک را تکمیل می کنند.
زمان پاسخ 90ms باعث می شود EJA530A مناسب برای برنامه های حلقه کنترل فشار باشد که سرعت پاسخ حلقه مهم است سریع به اندازه کافی برای کنترل فشار در اکثر برنامه های فرآیند،بدون خطر بیش از حد که پاسخ فوق العاده سریع می تواند در حلقه های کنترل با سود بالا ایجاد کند.
سوال1: کد کپسول "E" به چه معناست و محدوده دقیق فشار چیست؟
کپسول اندازه گیری E در EJA530A محدوده محدوده کالیبر شده حداقل 0.5 MPa تا حداکثر 10 MPa (72.5 تا 1,450 psi) را پوشش می دهد.حداکثر فشار کاری (MWP) حداکثر فشار استاتیک که کپسول می تواند بدون آسیب تحمل کند 25 MPa است.
این ابزار در کارخانه یا در میدان به هر محدوده مشخصی در محدوده 0.5~10 MPa کالیبراسیون می شود.
زیر کپسول 0.5 MPa، کپسول D (0.1 ∼2 MPa) برای کاربردهای فشار پایین تر پوشش می دهد؛ بالاتر از کپسول E،در EJA530A هیچ کپسولی استاندارد با محدوده بالاتر وجود ندارد. برای کاربردهای بالاتر از 10 MPa، انواع EJA530A با محدوده بالاتر مورد نیاز است..
سوال2: تفاوت بین ارتباط BRAIN و HART در EJA530A چیست؟
هر دو پروتکل سیگنال های دیجیتال بر روی یک حلقه دو سیم 4 ′′ 20mA هستند و دارای همان پیکربندی و داده های تشخیصی هستند.سازگار با ترمینال BT200 BRAIN و نرم افزار FieldMate یوکوگاوا که به طور گسترده ای در تاسیسات دارای DCS یوکوگاوا یا زیرساخت کالیبراسیون یوکوگاوا موجود استفاده می شودهارت استاندارد صنعت باز است که با هر ارتباطی دستی یا سیستم میزبان سازگار با هارت سازگار است.
انتخاب بین آنها بستگی به ابزار سایت موجود دارد. هر دو اجازه تنظیم دور صفر / مدت زمان، پیکربندی واحد مهندسی، تنظیمات خنک کننده، خواندن تشخیصی،و ثبت پارامتر بدون قطع خروجی حلقه آنالوگ.
Q3: آیا EJA530A-EAS4N-00DNFU1 می تواند برای دامنه های کالیبراسیون شده مختلف در زمینه تنظیم شود؟
بله، صفر و فاصله کالیبراسیون شده می تونن با استفاده از ترمینال BRAIN BT200، یک مخابراتگر دستی HART،یا نرم افزار پیکربندی FieldMate یوکوگاوا.
واحدهای مهندسی، ثابت زمان خنک کننده، جهت خروجی (فعالیت مستقیم یا معکوس) ، فرمت نمایش شاخص دیجیتال و حالت کم برش همه پارامترهای قابل تنظیم هستند.
تنظیم صفر محلی و محدوده از طریق دکمه فشار بر روی شاخص دیجیتال نیز برای وظایف محدوده اولیه بدون یک مخابرات در دسترس است.این قابلیت پیکربندی مجدد میدان به این معنی است که یک ابزار واحد می تواند چندین نقطه اندازه گیری را در طول عمر خدمت خود بدون بازگشت به کارخانه پوشش دهد.
سوال 4: DPharp چیست و چرا یوکوگاوا از آن به جای یک عنصر سنجش ظرفیتی معمولی استفاده می کند؟
DPharp تکنولوژی اختصاصی یوکوگاوا برای حسگر فشار است که بر اساس یک سنسور رزنسیون سیلیکون تک کریستال ساخته شده است. فشار اعمال شده فرکانس رزنسیون عنصر سیلیکونی را تغییر می دهد.و این فرکانس به صورت دیجیتالی به طور مستقیم از نوسانگر محاسبه می شود. هیچ مرحله تبدیل آنالوگ به دیجیتال مورد نیاز نیست..
این امر از خطاهای تبدیل، حرکت دمایی و هیسترسی که عناصر سنجش ظرفیت از طریق زنجیره سیگنال آنالوگ خود وارد می کنند، جلوگیری می کند.
نتیجه خطی بهتر، اثر درجه حرارت کمتر و هیچ هیستریز ✓ سنسور بدون توجه به جهت تغییر فشار به همان خروجی در همان فشار باز می گردد.065% دقت مرجع و ±0ثبات.1٪ URL/سال EJA530A نتیجه مستقیم ویژگی های سنسور DPharp است.
Q5: EJA530A چه فواصل نگهداری نیاز دارد و مشخصات ثبات طولانی مدت در عمل به چه معنی است؟
مشخصات ثبات URL ± 0.1٪ در هر سال به این معنی است که حرکت کالیبراسیون فرستنده در هر سال استفاده در شرایط عملیاتی عادی بدون کالیبراسیون مجدد در این محدوده باقی می ماند.
Many plants use this specification to extend calibration intervals beyond the traditional annual cycle — in applications where the process conditions are stable and the measurement is not safety-critical، فواصل کالیبراسیون دو تا چهار ساله با این سطح ثبات قابل تحمل است و کل هزینه مالکیت را کاهش می دهد.
قابلیت خود تشخیص فرستنده به طور مداوم وضعیت سنسور و تقویت کننده را نظارت می کند و خرابی های سخت افزاری را از طریق کانال ارتباطات دیجیتال و نمایشگاه هشدار دهنده نشان می دهد،بنابراین تخریب که کیفیت اندازه گیری را تحت تاثیر قرار می دهد بین چک های کالیبراسیون برنامه ریزی شده قابل تشخیص است.
