| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |
| شماره مدل | TL-N10ME1 |

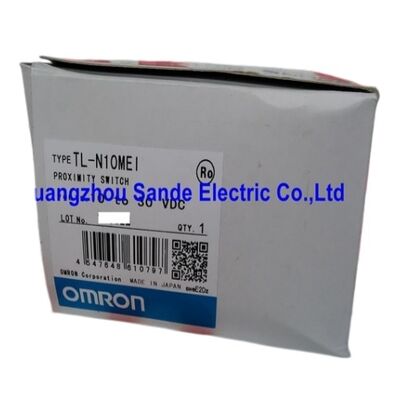

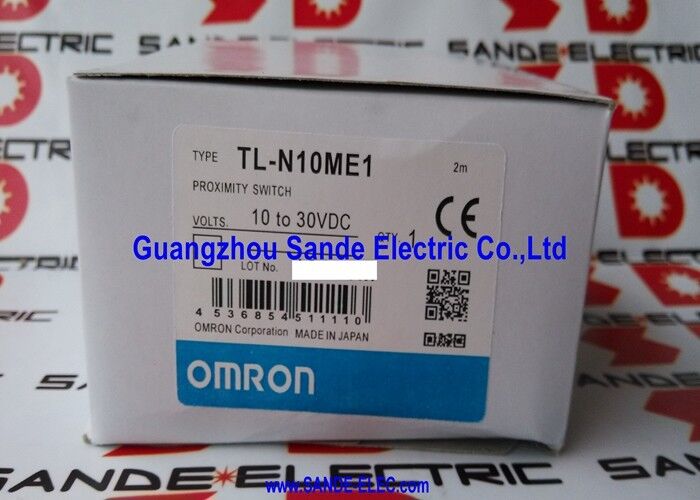

OMRON TL-N10ME1 یک سنسور نزدیکی است که برای سازندگان ماشین آلات و تیم های تعمیر و نگهداری که شکل مربع بدن را به جای یک سنسور استوانه ای ترجیح می دهند، طراحی شده است.
طراحی بدون محافظ، فاصله حسگر 10 میلی متر، خروجی NPN 3 سیم DC به طور معمول باز و محفظه مستطیل 30 میلی متر آن را به یک انتخاب عملی برای براکت ها، نصب ماشین سطح صاف،تجهیزات انتقال، و مکانیسم های صنعتی که در آن یک بدنه سنسور مکعب آسان تر از یک نوع بشکه ی رشته دار قرار می گیرد.
این مدل به ویژه در ماشین هایی که حسگر باید به یک سطح مکانیکی صاف و آسان برای تعویض باقی بماند، مفید است.
خانواده TL-N در اطراف این سبک نصب ساخته شده است،و TL-N10ME1 ترکیبی از یک رابط الکتریکی ساده با یک سر سنجش مستطیل بزرگتر است که فاصله سنجش عملی 10 میلی متری را برای اهداف آهن فراهم می کند.
در کار اتوماسیون واقعی، این می تواند راه اندازی را آسان تر کند جایی که یک فاصله کم اضافی از فاصله کمک می کند تا تغییرات معمولی را جذب کند.
ویژگی های الکتریکی نیز به خوبی با سیستم های کنترل استاندارد صنعتی مطابقت دارد.
این مدل از 10 تا 30 VDC کار می کند، از خروجی 3 سیم NPN NO DC استفاده می کند، تا 500 هرتز سوئیچ می کند و شامل محافظت از قطب معکوس و یک سرکوب کننده افزایش می شود.
این ترکیب به آن یک پروفایل قوی و عملی برای ناقلات، تشخیص عمومی ماشین، تشخیص موقعیت توقف و تشخیص مکرر هدف فلزی در محیط های روزمره کارخانه می دهد.
| پارامتر | ارزش |
|---|---|
| مدل | TL-N10ME1 |
| اندازه ی سر | 30 میلی متر × 30.5 میلی متر × 52.5 میلی متر |
| نوع | نوع مربع، بدون محافظ |
| منبع برق | 3-سیم DC |
| حس کردن فاصله | 10 میلی متر ±10٪ |
| تنظیم فاصله | از 0 تا 8 میلی متر |
| فاصله تفاوتی | حداکثر 15 درصد از فاصله سنجش |
| هدف حسگر | فلزات آهن |
| اجسام سنجش استاندارد | آهن 40 × 40 × 1 میلی متر |
| فرکانس پاسخ | 500 هرتز |
| ولتاژ منبع برق | 12 تا 24 VDC |
| محدوده ولتاژ کار | 10 تا 30 VDC |
| مصرف فعلی | حداکثر 8 mA در 12 VDC / حداکثر 15 mA در 24 VDC |
| خروجی کنترل | NPN |
| حالت کار | نه |
| شاخص | نشانگر تشخیص قرمز |
| مدار محافظ | حفاظت از قطب معکوس، سرکوب کننده افزایش |
| دمای محیط | -25 تا +70 °C |
| طول کابل | 2 متر |
محفظه مستطیل یکی از دلایل اصلی این است که مهندسان این مدل را انتخاب می کنندیک سنسور با بدنه مربع نصب آن بر روی یک براکت مسطح یا صفحه ی جانبی آسان تر از یک سنسور استوانه ای با رشته است.، به خصوص زمانی که نصب در حال حاضر دارای یک سطح صاف ثابت است و طراح می خواهد یک ترتیب آسان نصب پیچ.
این می تواند نصب اولیه و جایگزینی بعدی را راحت تر کند.
یک کلاس حسگر 10 میلی متری بدون محافظ به TL-N10ME1 یک حاشیه عملیاتی مفید برای تشخیص فلز عمومی می دهد.
این محدوده اضافی می تواند در ماشین هایی که نزدیک شدن به هدف بسیار تنگ نیست یا در آن باید تحمل های مکانیکی کوچک را بدون حرکت به یک خانواده سنسور بزرگتر جذب کند، کمک کند.
مانند سایر سنسورهای بدون محافظ، فلز اطراف و هندسه نصب همچنان باید در طول نصب برای بهترین ثبات طولانی مدت در نظر گرفته شود.
س1: TL-N10ME1 برای چه نوع کاربردهایی مناسب است؟
این دستگاه برای تشخیص فلزات صنعتی عمومی که نصب یک بدنه مستطیل آسان تر از یک سنسور استوانه ای است، مناسب است.
استفاده های معمول شامل سنجش کانویر، تأیید توقف ماشین، تشخیص نصب شده بر براکت و نظارت بر موقعیت در تجهیزات اتوماسیون است.
س2: چرا یک مهندس یک سنسور نزدیکیت مستطیل را به جای نوع بشکه ی رشته دار انتخاب می کند؟
دلیل اصلی نصب آسان است. یک سنسور مستطیل می تواند آسان تر در سطوح مسطح ماشین یا براکت نصب شود.و در بسیاری از طرح های عملی ماشین که مزیت مکانیکی از انعطاف پذیری یک بدن استوانه ای رشته دار بیشتر است.
س3: طراحی بدون محافظ در استفاده عملی چه معنایی دارد؟
به این معنی که میدان سنجش گسترده تر از نوع محافظ نصب شده است، که به دستیابی به محدوده 10 میلی متر کمک می کند.
از نظر عملی، نصب کننده باید فضای مناسب را در اطراف سطح حسگر باقی بگذارد و فلز اطراف را در طول نصب برای حفظ تشخیص پایدار در نظر بگیرد.
سوال 4: آیا TL-N10ME1 برای محیط های استاندارد کارخانه مناسب است؟
آره، محدوده کارش، پروفايل خانوادگي کلاس IP67، و ویژگی هاي محافظتي داخلي باعث ميشه که براي استفاده معمولي در صنعت مناسب باشه
این دستگاه به عنوان یک سنسور استاندارد نزدیکی عملی طراحی شده است نه یک آشکارساز سبک عمومی.
س5: قبل از سفارش جایگزینی، خریداران باید چه چیزی را بررسی کنند؟
خریداران باید پسوند دقیق مدل، طول کابل، اندازه بدن مستطیل، فاصله سنجش و فرمت خروجی 3 سیم NPN NO DC را تأیید کنند.
برای کار جایگزینی، تطبیق سبک نصب مکانیکی به همان اندازه مهم است که تطبیق مشخصات الکتریکی باشد.
