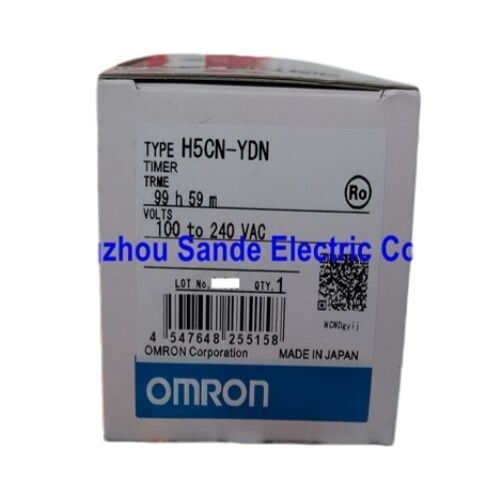

ساعت Omron H5CN-YDN H5CNYDN U

تایمر دیجیتال ON-Dlay Omron H5CN-YDN، 8 پین

توضیحات محصول

Omron H5CN-YDN یک تایمر دیجیتال جمع و جور است که برای پانل های کنترل صنعتی ساخته شده است که نیاز به تنظیم زمان روشن، عملکرد پایدار در تأخیر روشن و ادغام مستقیم با منطق ماشین موجود دارند.

این تایمر به سری H5CN تایمرهای مینیاتوری 48 × 48 میلی‌متری تعلق دارد و از صفحه‌نمایش شمارش معکوس استفاده می‌کند که زمان باقی‌مانده دستگاه را به سمت صفر نشان می‌دهد، که مخصوصاً برای اپراتورهایی مفید است که می‌خواهند حس بصری فوری زمان‌بندی فرآیند را در حین راه‌اندازی و کارکرد روزانه داشته باشند.

در کاربردهای عملی، این مدل به خوبی در تجهیزات بسته‌بندی، ماشین‌های فرآیند کوچک، ایستگاه‌های مونتاژ، پانل‌های ابزار، و سیستم‌های اتوماسیون عمومی جا می‌گیرد که در آن یک عملکرد تأخیر روشن و قابل اعتماد روشن نسبت به دستگاه‌های زمان‌بندی چند منظوره پیچیده‌تر ترجیح داده می‌شود.

H5CN-YDN از عملکرد حالت N، نمایشگر LED 4 رقمی 7 قسمتی با ارتفاع کاراکتر 10 میلی‌متری و رابط تنظیم زمان به سبک چرخ شست استفاده می‌کند که خواندن و تنظیم آن در کف کارخانه آسان است.

نقطه قوت اصلی این تایمر تعادل آن بین اندازه جمع و جور و کاربردی بودن صنعتی است.

سری H5CN از محدوده عرضه گسترده ای پشتیبانی می کند و مدل H5CN-YDN در محدوده 1 دقیقه تا 99 ساعت و 59 دقیقه با نمایشگر پایین، خروجی تماس و فرمت 8 پین فهرست شده است.

برای مهندسان کنترل و تیم های تعمیر و نگهداری، این باعث می شود هنگام تعویض تایمرهای پانل نصب شده یا ساخت عملکردهای تاخیری ساده در تجهیزات مبتنی بر رله یا به کمک PLC، انتخاب مفیدی باشد.

از نقطه نظر سخت افزاری، تایمر از خروجی تماس استفاده می کند، از نصب روی سطح یا همسطح پشتیبانی می کند و برای شرایط خدمات صنعتی به جای استفاده مصرف کننده سبک طراحی شده است. مشخصات H5CN منتشر شده همچنین یک محفظه خاکستری روشن، محدوده دمای عملیاتی 10- تا 55 درجه سانتیگراد، محدوده دمای ذخیره سازی 25- تا 65 درجه سانتیگراد و رطوبت عملیاتی 35٪ تا 85٪ را نشان می دهد که در صورت نصب صحیح آن را برای محیط های کابینت کنترل استاندارد مناسب می کند.

داده های فنی

داده‌های فنی زیر به دنبال برگه اطلاعات سری H5CN و ورودی مدل H5CN-YDN است.

سوالات متداول

Q1: H5CN-YDN برای چه نوع برنامه هایی مناسب است؟
H5CN-YDN برای ماشین‌ها و پانل‌های کنترلی که به یک عملکرد تأخیر روشن و قابل اعتماد ساده و قابل‌اطمینان با نشانگر زمان باقیمانده قابل مشاهده نیاز دارند، مناسب است.

کاربردهای معمولی شامل تأخیر شروع نوار نقاله، توالی پمپ یا فن، قفل شدن رله، زمان شروع بخاری، تجهیزات بسته بندی کوچک و کارهای زمان بندی کلی پانل است که در آن اپراتورها به جای نشان دادن زمان سپری شده از نمایشگر شمارش معکوس بهره می برند.

Q2: مزیت عملی نمایش شمارش معکوس چیست؟
فرمت شمارش معکوس به اپراتور اجازه می‌دهد زمان تاخیر باقی‌مانده را در یک نگاه ببیند، که اغلب در هنگام راه‌اندازی، عیب‌یابی، و بررسی‌های فرآیند دستی بصری‌تر است. در برنامه‌هایی که یک تکنسین باید بداند چقدر زمان باقی مانده تا خروجی تغییر حالت دهد، نمایشگر پایین می‌تواند مفیدتر از نمایشگر زمان سپری شده که از صفر به سمت بالا شمارش می‌کند، باشد.

Q3: مهندسان قبل از نصب این تایمر چه چیزی را باید بررسی کنند؟
مهم‌ترین بررسی‌ها عبارتند از: ولتاژ تغذیه مورد نیاز، نوع سوکت، روش قطع یا نصب پانل، بار تماس و منطق کنترل برای تنظیم مجدد یا ورودی گیت.

از آنجایی که H5CN-YDN یک مدل خروجی تماس 8 پین است، مهندس باید طرح سیم‌کشی را نیز تأیید کند، بررسی کند که بار کنترل‌شده در محدوده رتبه رله باقی می‌ماند و مطمئن شود که نسخه انتخابی با منبع برق موجود دستگاه مطابقت دارد.

Q4: آیا این تایمر برای سوئیچینگ خروجی مستقیم در مدارهای کنترل صنعتی مناسب است؟
بله، برای بسیاری از وظایف زمان بندی استاندارد. رتبه خروجی تماس منتشر شده SPDT، 3 A در 250 VAC برای بارهای مقاومتی است که برای بسیاری از کاربردهای رابط کنترلی و منطق رله مناسب است.

در عمل، مهندسان هنوز باید جریان هجومی، رفتار بار القایی و سرکوب خارجی را هنگام تعویض شیر برقی، کنتاکتور یا سایر بارهای راکتیو در نظر بگیرند.

Q5: چه چیزی H5CN-YDN را به یک گزینه جایگزین عملی در تجهیزات موجود تبدیل می کند؟
این یک فرمت آشنا به اندازه DIN، تنظیم ساده چرخ شست، صفحه نمایش LED واضح و یک حالت کار با تاخیر روشن را ارائه می دهد.

برای تیم‌های تعمیر و نگهداری، این ترکیب ارزشمند است زیرا پیچیدگی راه‌اندازی را کاهش می‌دهد و درک تایمر را در حین کار سرویس آسان می‌کند، به‌ویژه در پانل‌های قدیمی‌تر که یک تایمر اختصاصی تک کاره بر یک واحد چند منظوره پیشرفته‌تر ترجیح داده می‌شود.
