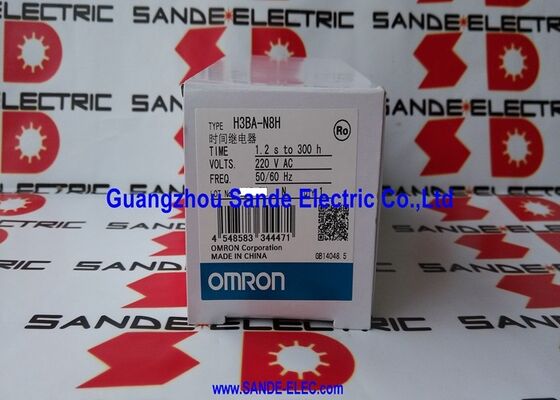

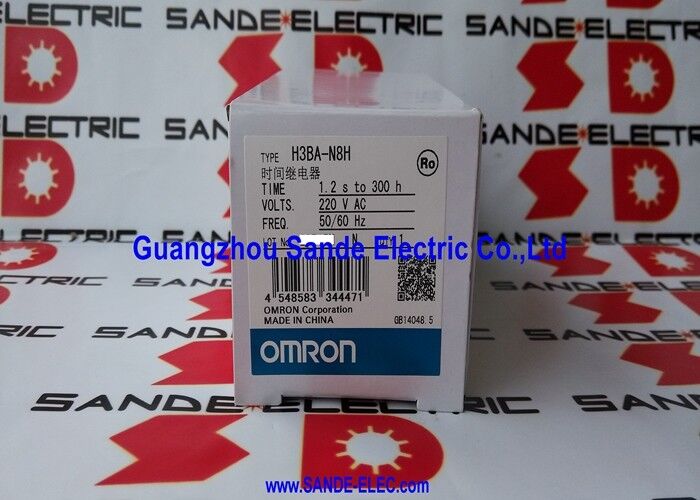

Omron H3BA-N8H | تایمر چند برد حالت جامد - 0.05 ثانیه تا 300 ساعت / 5 آمپر / SPDT-DPDT / 8 پین / پانل 48×48 میلی متر
شماره قطعه:H3BA-N8H
سازنده:شرکت امرون (ژاپن)
سری:H3BA-N
بازه زمانی وسیع، خروجی قابل تعویض - از ثانیه تا صدها ساعت در یک واحد
H3BA-N8H برنامههای زمانبندی را از 0.05 ثانیه تا 300 ساعت پوشش میدهد - بازهای که هم توالییابی سریع ماشین و هم زمانبندی فرآیند چند ساعته را با سختافزار مشابه انجام میدهد. بدون نیاز به تایمرهای مجزای برد کوتاه و برد بلند. این واحد منفرد کل بازه زمانی قابل انتخاب خود را پوشش می دهد، با محدوده مورد نظر توسط انتخابگر محدوده در جلو.
انتخابگر خروجی ویژگی متمایز H3BA-N8H در مقابل یک تایمر سادهتر است: همان واحد میتواند یک خروجی SPDT با محدودیت زمانی تولید کند (یک کنتاکت تغییر در خروجی زمانبندیشده) یا بسته به نیاز مدار به حالت محدودیت زمانی DPDT (دو کنتاکت تغییر در خروجی زمانبندیشده) سوئیچ کند. برای مدل 8 پین، دو حالت عملیاتی موجود عبارتند از ON-Dlay و ON-Dlay با تماس آنی – که در آن تماس آنی بلافاصله با روشن شدن فعال می شود در حالی که تماس با محدودیت زمانی تاخیر دارد.
پانل جلویی 48×48 میلیمتری با استاندارد برش 1/16 DIN که در تایمرهای سری H3 Omron، تهویهکنندههای سیگنال و اجزای مشابه نصب شده روی پانل وجود دارد، مطابقت دارد. نشانگرهای جلو وضعیت روشن و روشن بودن خروجی را به طور مستقل نشان می دهند.
مشخصات کلیدی
| پارامتر |
ارزش |
| سری |
H3BA-N |
| تعداد پین |
8 |
| خروجی |
SPDT (قابل تغییر به DPDT) |
| رتبه بندی تماس بگیرید |
5 آمپر در 250 ولت AC (مقاومتی) |
| محدوده زمانی |
0.05 ثانیه تا 300 ساعت |
| حالت های زمان بندی (8 پین) |
ON-Delay / ON-Delay + آنی |
| ابعاد پانل |
48 × 48 میلی متر |
| برش پانل |
45 × 45 میلی متر |
| سوکت |
P2CF-08 / P3G-08 |
| عرضه کنید |
110VAC / 220VAC / 24VDC |
| بازنشانی زمان |
0.1 ثانیه |
| دمای عملیاتی |
-10 تا +55 درجه سانتیگراد |
H3BA-N8H در مقابل H3BA-N (11 پین)
| ویژگی |
H3BA-N8H (8 پین) |
H3BA-N (11 پین) |
| حالت های عملیاتی |
2 (انواع ON-Dlay) |
6 (A, B, B2, C, D, E) |
| سوکت |
P2CF-08 / P3G-08 |
P3GA-11 / P2CF-11 |
| خروجی مخاطبین |
SPDT / DPDT |
DPDT |
مدل 8 پین اکثر برنامه های ON-Delay را پوشش می دهد. مدل 11 پین حالتهای روشن و خاموش شدن سوسو زدن، شروع خاموش شدن سوسو زدن، فاصله زمانی و سیگنال خاموشی را برای مدارهایی که به این عملکردها نیاز دارند اضافه میکند. بر اساس حالت عملکرد مورد نیاز انتخاب کنید.
سوالات متداول
Q1: تفاوت بین H3BA-N8H و H3BA-N (11 پین) چیست؟
H3BA-N8H 8 پین دو حالت عملیاتی را ارائه می دهد: تأخیر روشن و تأخیر روشن با تماس خروجی آنی. H3BA-N 11 پین شش حالت عملیاتی از جمله فلیکر ON-Start، Flicker OFF-Start، Interval، و سیگنال خاموش-تاخیر فراهم می کند - مناسب برای طیف وسیع تری از طرح های مدار زمان بندی. این دو مدل از سوکتهای متفاوتی استفاده میکنند و در نصب سوکتهای موجود قابل تعویض نیستند.
Q2: محدوده زمانی در H3BA-N8H چگونه تنظیم می شود؟
محدوده زمانی با استفاده از انتخابگر محدوده در جلوی تایمر تنظیم می شود. صفحه آنالوگ مقدار زمانی خاص را در محدوده انتخاب شده تنظیم می کند. Omron حلقه های تنظیم اختیاری (به طور جداگانه سفارش داده شده) را برای محدود کردن صفحه به یک محدوده ثابت ارائه می دهد - از تنظیم تصادفی در محیط های تولید جلوگیری می کند.
Q3: آیا H3BA-N8H می تواند بین خروجی SPDT و DPDT سوئیچ کند؟
بله. انتخابگر نوع خروجی در جلوی H3BA-N8H با استفاده از پیچ گوشتی بین خروجی SPDT با محدودیت زمانی و خروجی DPDT با محدودیت زمانی سوئیچ می کند. این انتخابگر همچنین با تماس آنی حالت کار را بین ON-Delay و ON-Delay تغییر می دهد. هیچ تغییر سیم کشی لازم نیست - فقط موقعیت انتخابگر تغییر می کند.
Q4: چه سوکتی برای H3BA-N8H مورد نیاز است؟
مدل 8 پین به سوکت P2CF-08 (اتصال پشتی) یا P3G-08 (اتصال در مسیر جلو) نیاز دارد. P3G-08 امکان نصب ریل DIN مجموعه سوکت و تایمر را فراهم می کند. سوکت همراه تایمر نیست و باید جداگانه سفارش داده شود.
Q5: خروجی تایمر در زمان تنظیم شده فعال نمی شود. چه چیزی باید بررسی شود؟
بررسی کنید که ولتاژ تغذیه وجود دارد و در محدوده نامی قرار دارد. تأیید کنید که انتخابگر محدوده روی محدوده زمانی صحیح برای تأخیر مورد نیاز تنظیم شده است. اطمینان حاصل کنید که تنظیم شماره گیری زمان حداقل نیست. اگر تایمر از ورودی شروع/دریچه (پایه 2) استفاده می کند، بررسی کنید که سیگنال ورودی به درستی اعمال شده است. برای حالت ON-Dlay، قبل از فعال شدن خروجی، برق باید به طور مداوم برای مدت زمان تنظیم شده اعمال شود.
