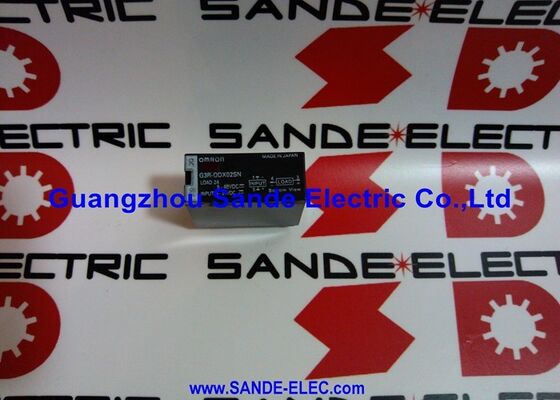

OMRON G3R-ODX02SN رله حالت جامد 5-48VDC بار 2A با پایه نصب G3RODX02SN G3R-ODXOP2SN

Omron G3R-ODX02SN | رله حالت جامد DC سری G3R-I/O — 2A / 4–60 ولت DC بار / کنترل 5–24 ولت DC / جداسازی 4000 ولت / LED

رابط ورودی/خروجی SSR - سوئیچینگ مستقیم سنسور به بار

G3R-ODX02SN از سری G3R-I/O Omron است - رله های حالت جامد که به طور خاص برای نقش رابط I/O مهندسی شده اند: سوئیچینگ بارهای DC مستقیماً از سیگنال های خروجی سنسور بدون رله میانی یا تقویت کننده سیگنال. ورودی کنترل 5-24 ولت DC را در محدوده ولتاژ خروجی سنسور معمولی می پذیرد. یک خروجی سنسور مجاورت PNP، یک خروجی ترانزیستور PLC، یا یک میکروکنترلر GPIO - همگی با ولتاژ سیگنال اصلی خود مستقیماً به ورودی کنترل G3R-ODX02SN متصل می شوند.

خروجی بار 4 تا 60 ولت DC را تا 2 آمپر سوئیچ می کند. این محدوده کامل بارهای منطقی 5 ولت، محرک های 12 ولت DC، شیر برقی 24 ولت DC و بارهای صنعتی 48 ولت DC از یک نوع رله را پوشش می دهد. حالت روشن تصادفی - غیر صفر - بار را بلافاصله در هنگام فعال‌سازی ورودی کنترل بدون انتظار برای عبور از صفر فعلی تغییر می‌دهد. برای بارهای DC، سوئیچینگ ضربدر صفر قابل استفاده نیست (DC فاقد AC صلیب صفر است)، بنابراین سوئیچینگ تصادفی حالت عملیاتی صحیح است.

مشخصات کلیدی

4000VI/O Isolation و G2R-1-S Socket Compatibility

جداسازی فتوکوپلر بین مدارهای ورودی و خروجی قدرت دی الکتریک 4000 ولت را فراهم می کند - مطابق با الزامات کوپلر VDE 0884. این سطح جداسازی از اتصال به مدارهایی پشتیبانی می کند که در آن ورودی کنترل و خروجی بار در پتانسیل های مرجع متفاوت عمل می کنند و محافظت در برابر گذراها از سمت بار که به مدار کنترل می رسد را فراهم می کند.

G3R-ODX02SN از همان ردپای سوکت 5 پین پلاگین مانند رله برق G2R-1-S Omron استفاده می کند. پانل هایی که قبلاً از سوکت های G2R-1-S (P2RF-05، P2RFZ-05، یا P2RF-05-PU push-in) استفاده می کنند، مستقیماً G3R-ODX02SN را می پذیرند. این سازگاری اجازه می دهد تا سوئیچینگ حالت جامد جایگزین سوئیچینگ تماسی مکانیکی در یک طرح پانل موجود بدون سیم کشی مجدد شود. بلوک ترمینال ورودی/خروجی G70A نیز ماژول های G3R-I/O را مستقیماً می پذیرد.

سوالات متداول

Q1: تفاوت بین G3R-ODX02SN و G3R-OD201SN چیست؟

هر دو رله حالت جامد G3R-I/O خروجی DC با ورودی کنترل 5-24VDC یکسان و جریان بار 2A هستند. G3R-ODX02SN ولتاژ بار DC 4-60 ولت را کنترل می کند. G3R-OD201SN ولتاژ بار DC 40-200 ولت را در 1.5 آمپر کنترل می کند. بر اساس ولتاژ تغذیه بار انتخاب کنید - ODX02SN برای بارهای DC 5V/12V/24V/48V، OD201SN برای بارهای 48-200V DC.

Q2: نشانگر LED در G3R-ODX02SN چه چیزی را نشان می دهد؟

LED زمانی که ورودی کنترل فعال می شود روشن می شود - رله در حالت روشن است و جریان را به بار تغییر می دهد. این نشانگر بصری فعال سازی رله را بدون تجهیزات تست تایید می کند که در هنگام راه اندازی و تشخیص عیب مفید است. یک LED روشن و بدون جریان بار نشان می دهد که رله فرمان روشن است اما مدار بار باز است.

Q3: آیا می توان G3R-ODX02SN را مستقیماً با خروجی ترانزیستور PLC استفاده کرد؟

بله. خروجی های ترانزیستور PLC NPN یا PNP در 24 ولت DC مستقیماً به ورودی کنترل متصل می شوند. ورودی برای 5-24 ولت DC درجه بندی شده است و جریان کمی را در محدوده خروجی های ترانزیستور PLC استاندارد می کشد. هیچ مقاومت محدود کننده جریان در محدوده ولتاژ کنترل 5-24 ولت DC مورد نیاز نیست.

Q4: چه چیزی باعث می شود رله خاموش نشود (بار روشن می ماند)؟

دلایل رایج: کنترل ولتاژ ورودی بالای 1 ولت DC به دلیل نشت ترانزیستور از دستگاه محرک (یک مقاومت کششی به ورودی کنترل اضافه کنید). ولتاژ القا شده از هادی های مجاور در یک بسته کابل زمانی که کابل های کنترل و بار از مجرای مشابهی استفاده می کنند (کابل های کنترل و بار جداگانه). خرابی SSR داخلی (معمولاً ناشی از اضافه بار پایدار یا جریان افزایش بیش از حد) نیز می تواند باعث ایجاد یک خروجی رسانای دائمی شود.

Q5: حداکثر جریان هجومی که G3R-ODX02SN می تواند تحمل کند چقدر است؟

رله 8 آمپر برای جریان افزایش 10 میلی ثانیه مقاومت می کند. این هجوم ناشی از بارهای DC خازنی و القایی کوچک را پوشش می دهد. برای بارهای با هجوم بالاتر - موتورهای DC بزرگ، بانک‌های خازن بزرگ - جریان هجومی و مدت زمان اوج را در برابر این رتبه بررسی کنید. رویدادهای هجومی مکرر در حد امتیاز، عمر سرویس SSR را از طریق تنش حرارتی تجمعی روی عنصر سوئیچینگ خروجی کاهش می‌دهد.
