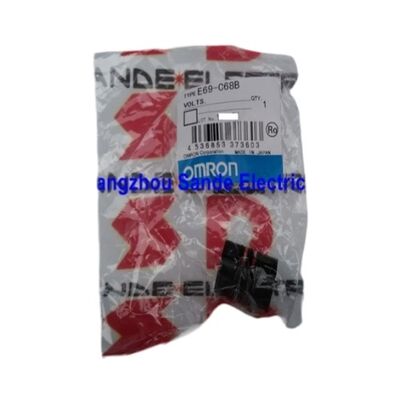

کوپلینگ شفت Omron E69-C68B برای انکودرهای چرخشی — طراحی با قطر انتهایی متفاوت ۶ میلی‌متر تا ۸ میلی‌متر

شماره قطعه: E69-C68B

سازنده: Omron

سری: E69

نوع: کوپلینگ شفت — قطر انتهایی متفاوت

سوراخ‌ها: ۶ میلی‌متر × ۸ میلی‌متر

جنس: PBT تقویت شده با الیاف شیشه + بوش برنجی

انطباق: RoHS

نصب تمیز یک انکودر چرخشی روی شفت دستگاه ساده به نظر می‌رسد — تا زمانی که قطر شفت مطابقت نداشته باشد. Omron E69-C68B کوپلینگی است که دقیقاً این مشکل را حل می‌کند: یک لوازم جانبی کوپلینگ شفت که به طور خاص طراحی شده است از سری E69 Omron که یک شفت انکودر ۶ میلی‌متری را به شفت دستگاه ۸ میلی‌متری متصل می‌کند، به مهندسان اجازه می‌دهد انکودرهای چرخشی سری E6 خود را به طیف وسیع‌تری از تجهیزات متصل کنند بدون اینکه به آداپتورهای سفارشی یا راه‌حل‌های بداهه متوسل شوند.

قطعه کوچک. عملکرد قابل توجه.

این کوپلینگ چه کاری انجام می‌دهد

هر انکودر چرخشی به یک اتصال مکانیکی بین شفت خود و جزء چرخشی که اندازه‌گیری می‌کند نیاز دارد. روی کاغذ، این فقط یک کوپلینگ است. در عمل، این جزئی است که تعیین می‌کند آیا بازخورد موقعیت شما در طول هزاران ساعت کارکرد تمیز و دقیق باقی می‌ماند یا خیر — یا لرزش، عدم تقارن شعاعی و سایش زودرس بلبرینگ انکودر را معرفی می‌کند.

E69-C68B یک کوپلینگ با قطر انتهایی متفاوت است، به این معنی که یک سوراخ شفت انکودر ۶ میلی‌متری را می‌پذیرد در حالی که انتهای مقابل آن یک شفت محرک ۸ میلی‌متری را در خود جای می‌دهد. این طراحی نامتقارن به طور خاص برای موقعیت‌هایی مهندسی شده است که انکودر و شفت مورد نیاز برای کوپل شدن با آن دارای قطرهای متفاوتی هستند — یک سناریوی واقعی رایج در نصب‌های بازسازی، ارتقاء سیستم‌ها، یا طرح‌های دستگاه با منابع متعدد.

مشخصات فنی

مدل‌های انکودر Omron سازگار

E69-C68B برای استفاده با سری‌های انکودر چرخشی Omron زیر تأیید شده است:

• E6B2-C — انکودر افزایشی با قطر ۴۰ میلی‌متر
• E6C2-C — انکودر افزایشی با قطر ۵۰ میلی‌متر
• E6C3-C — انکودر افزایشی با قطر ۵۰ میلی‌متر
• E6D-C — سری انکودر افزایشی
• E6CP-A — انکودر مطلق (نوع موقعیت‌یاب بادامک)
• E6C3-A — سری انکودر مطلق

اگر برنامه شما از هر یک از این مدل‌ها با شفت دستگاه با قطر ۸ میلی‌متر استفاده می‌کند، E69-C68B لوازم جانبی مناسب Omron برای اتصال است.

انتخاب‌های طراحی که ارزش درک دارند

بدنه رزین PBT تقویت شده با الیاف شیشه. برخی از مهندسان به طور غریزی به سمت کوپلینگ‌های فلزی می‌روند، اما برای کاربردهای انکودر چرخشی، ساختار رزینی سبک وزن عمدی است. کوپلینگ با جرم کمتر به معنای اینرسی دورانی کمتر است که بار دورانی وارد شده بر بلبرینگ‌های داخلی انکودر را کاهش می‌دهد. بار بلبرینگ کمتر مستقیماً به عمر سرویس طولانی‌تر انکودر ترجمه می‌شود — به خصوص در محورهایی که جهت را به طور مکرر معکوس می‌کنند یا به شدت شتاب می‌گیرند.

بوش‌های برنجی در هر دو سوراخ. نقاط پیچ تنظیم در برابر لایه‌های برنجی قرار می‌گیرند نه مستقیماً روی بدنه پلاستیکی. این نیروی گیره را به طور مؤثر متمرکز می‌کند، از تغییر شکل سوراخ در طول زمان جلوگیری می‌کند و چسبندگی را روی هر دو شفت حفظ می‌کند بدون اینکه با افزایش سن کوپلینگ، بازی ایجاد شود.

چهار پیچ تنظیم شش‌گوش M4. دو عدد در هر طرف سوراخ. اتصال کلید شش‌گوش فشار گیره کنترل شده و یکنواخت را در اطراف هر شفت فراهم می‌کند. برخلاف کوپلینگ‌های صرفاً اصطکاکی، پیچ‌های تنظیم کوپلینگ را در برابر کشیدگی محوری به طور مثبت نگه می‌دارند، که در کاربردهایی که لرزش یا عدم تقارن شفت ممکن است در غیر این صورت باعث شل شدن اتصال فشاری در طول زمان شود، اهمیت دارد.

این کوپلینگ در کجا استفاده می‌شود

E69-C68B در هر جایی که انکودرهای سری E6 Omron نیاز به اتصال به تجهیزات با شفت‌های ۸ میلی‌متری دارند، ظاهر می‌شود:

خطوط نقاله و جابجایی مواد — اتصال انکودرهای E6B2-C یا E6C2-C به شفت‌های غلتکی نقاله برای ردیابی سرعت و موقعیت

ماشین‌آلات بسته‌بندی — تغذیه بازخورد موقعیت محور در جایی که شفت دستگاه ۸ میلی‌متر و انکودر ۶ میلی‌متر است

نیمکت‌های تست موتور — نصب انکودرها روی شفت‌های خروجی موتور برای تأیید سرعت

سیستم‌های موقعیت‌یاب بادامک — کوپل کردن انکودرهای مطلق E6CP-A به ماشین‌آلات فرآیند برای نظارت بر موقعیت بادامک چرخشی

پروژه‌های بازسازی و ارتقاء — جایگزینی کوپلینگ‌های فرسوده یا آسیب‌دیده در نصب‌های انکودر موجود بدون تغییر انکودر یا شفت دستگاه

نکته منبع‌یابی

E69-C68B یک قلم کالای استاندارد در محدوده لوازم جانبی انکودر Omron است. برای نصب‌هایی که به جفت‌بندی اندازه شفت متفاوتی نیاز دارند — مانند انکودر ۶ میلی‌متری به شفت دستگاه ۱۰ میلی‌متری — E69-C610B این ترکیب را پوشش می‌دهد. کل خانواده کوپلینگ E69 ترکیبات مختلف قطر انکودر به شفت را در چارچوب استاندارد طراحی سری E69 پوشش می‌دهد.

سوالات متداول

س۱: آیا E69-C68B یک انکودر چرخشی است یا لوازم جانبی انکودر؟

این یک لوازم جانبی کوپلینگ شفت است — خود انکودر نیست. E69-C68B برای اتصال مکانیکی یک انکودر چرخشی Omron (شفت ۶ میلی‌متری) به یک شفت دستگاه (۸ میلی‌متری) طراحی شده است تا انکودر بتواند چرخش تجهیزات متصل را اندازه‌گیری کند. این به سری لوازم جانبی E69 Omron تعلق دارد.

س۲: کدام سمت کوپلینگ به انکودر و کدام به شفت دستگاه متصل می‌شود؟

سوراخ ۶ میلی‌متری به شفت انکودر متصل می‌شود و سوراخ ۸ میلی‌متری به شفت دستگاه یا محرک متصل می‌شود. هر دو انتها با استفاده از پیچ‌های تنظیم شش‌گوش M4 — دو عدد در هر طرف سوراخ — محکم می‌شوند که پس از تراز شدن با کلید شش‌گوش سفت می‌شوند.

س۳: چرا بدنه کوپلینگ به جای فلز از رزین ساخته شده است؟

ساختار رزین PBT تقویت شده با الیاف شیشه، کوپلینگ را سبک نگه می‌دارد که اینرسی دورانی را به حداقل می‌رساند و بار مکانیکی بر بلبرینگ‌های داخلی انکودر را کاهش می‌دهد. این امر عمر سرویس انکودر را افزایش می‌دهد. بوش‌های برنجی در هر سوراخ، دوام گیره را در جایی که واقعاً مورد نیاز است، فراهم می‌کنند، بدون اینکه جرم غیرضروری به مجموعه چرخشی اضافه شود.

س۴: آیا E69-C68B را می‌توان با انکودرهای Omron غیر از موارد ذکر شده استفاده کرد؟

جدول سازگاری Omron به طور خاص E69-C68B را برای مدل‌های انکودر E6B2-C، E6C2-C، E6C3-C، E6D-C، E6CP-A و E6C3-A تأیید کرده است. استفاده از آن با انکودرهای خارج از این لیست توصیه نمی‌شود مگر اینکه قطر شفت، هندسه فلنج و چیدمان نصب به طور مستقل تأیید شده باشد که سازگار هستند.

س۵: تفاوت بین E69-C68B و E69-C610B چیست؟

هر دو کوپلینگ با قطر انتهایی متفاوت در سری E69 هستند. E69-C68B یک شفت انکودر ۶ میلی‌متری را به یک شفت دستگاه ۸ میلی‌متری متصل می‌کند. E69-C610B یک شفت انکودر ۶ میلی‌متری را به یک شفت دستگاه ۱۰ میلی‌متری متصل می‌کند. مدلی را انتخاب کنید که با قطر واقعی شفت سمت دستگاه شما مطابقت داشته باشد.
