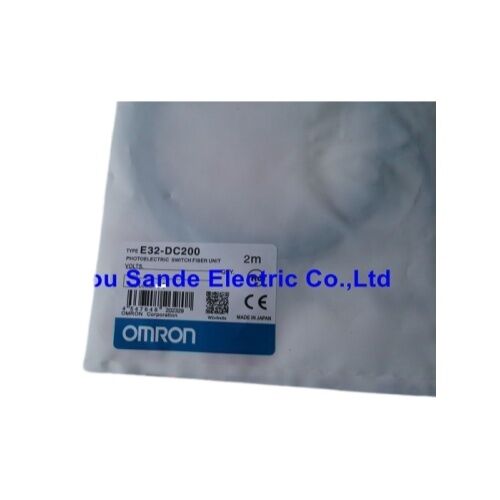

سنسور فیبر نوری E32-DC200 E32DC200 E32-DC200

هد سنسور فیبر نوری بازتابی پراکنده Omron E32-DC200 — M6، 900 میلی‌متر، SUS304، IP67، فیبر 2 متری، -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد

مرور کلی

هد سنسور فیبر نوری بازتابی پراکنده Omron E32-DC200 از سری E32-D Omron است — انتهای حسگر یک سیستم تشخیص دو قسمتی که محل تشخیص را از محل پردازش سیگنال جدا می‌کند.نوک رزوه شده M6 × 0.75 میلی‌متر، انتهای حسگر فولاد ضد زنگ SUS304 را در خود جای داده است و فیبر نوری پلاستیکی 2 متری سیگنال‌های نوری را به واحد تقویت‌کننده جداگانه که خروجی سوئیچینگ را تولید می‌کند، منتقل می‌کند.هیچ قطعه الکترونیکی در نوک M6 وجود ندارد؛ تمام مدارهای تولید کننده گرما در تقویت‌کننده، در پنل کنترل، دور از نقطه تشخیص باقی می‌مانند.

این جداسازی هدف اصلی حسگر فیبر نوری است.

E32-DC200 را می‌توان در مکان‌هایی که هیچ سنسور فوتوالکتریک معمولی قادر به مقاومت یا جا شدن نیست، نصب کرد — داخل اتصالات جوشکاری، مجاور صفحات داغ، داخل ابزار قالب‌گیری تزریقی، در حفره‌هایی که برای بدنه سنسور استاندارد بسیار کوچک هستند.

رزوه M6 در سوراخ‌هایی کوچکتر از قطر مداد جا می‌شود و انتهای حسگر SUS304 در برابر حرارت، بخار، مایع برش و تماس مکانیکی معمول در مکان‌های تنگ ماشین مقاومت می‌کند. حفاظت IP67 در انتهای حسگر، غوطه‌وری احتمالی را که ممکن است موقعیت نصب فیبر با آن مواجه شود، پوشش می‌دهد.

حالت بازتابی پراکنده به این معنی است که E32-DC200 هم نور را از یک انتها ساطع و هم دریافت می‌کند.

هیچ بازتابنده‌ای برای نصب وجود ندارد، هیچ فیبر مخالف در سمت دیگر شکاف تشخیص وجود ندارد — سنسور نور را به سمت هدف ساطع می‌کند و آنچه را که بازتاب می‌شود تشخیص می‌دهد.

این امر نصب را به طور قابل توجهی ساده می‌کند زمانی که دسترسی به تنها یک طرف نقطه تشخیص در دسترس است، و E32-DC200 را برای تشخیص وجود یا عدم وجود قطعات منفرد، قطعات روی نوار نقاله، برچسب‌ها روی بسته‌بندی و ویژگی‌های سطح روی قطعات کار متحرک مناسب می‌سازد.

مشخصات کلیدی

پارامتر

مقدار

در چرخه خیس شدن و خشک شدن که همراه با عملیات ابزار ماشین‌کاری غرق در خنک‌کننده است، خورده یا سوراخ نمی‌شود.

جایی که نوک سنسور از برنج خام اکسید می‌شود، تیره می‌شود و برای حفظ عملکرد نوری نیاز به تمیز کردن دوره‌ای دارد، نوک SUS304 وضعیت سطح خود را با حداقل نگهداری حفظ می‌کند.

سختی مکانیکی SUS304 همچنین نوک را در برابر تماس تصادفی مقاوم می‌کند — خراش‌های سبک و ضربه‌های جزئی که هنگام عبور ابزار یا قطعات کار از نزدیکی سنسور در نصب‌های تنگ رخ می‌دهد.

این رویدادها در محیط‌های تولید واقعی رخ می‌دهند، صرف نظر از اینکه سنسور در حین راه‌اندازی با چه دقتی قرار گرفته باشد، و SUS304 در برابر آنها مقاومت می‌کند بدون اینکه سطح حسگر را به گونه‌ای تغییر شکل دهد که خروجی نوری را نامنظم کند.

محدوده سنجش 900 میلی‌متر و وابستگی به تقویت‌کننده

محدوده سنجش ذکر شده 900 میلی‌متر یک ویژگی ذاتی هد فیبر E32-DC200 به تنهایی نیست — این محدوده زمانی حاصل می‌شود که هد فیبر به تقویت‌کننده E3NX-FA که در حالت استاندارد (ST) روی کاغذ سفید تحت شرایط تست کنترل شده کار می‌کند، متصل شود. با تقویت‌کننده E3X-HD در همان حالت، همین هد فیبر به 600 میلی‌متر به همان هدف می‌رسد.

تفاوت ناشی از قدرت انتشار نور تقویت‌کننده و حساسیت گیرنده است، نه از خود واحد فیبر.

در عمل، فاصله تشخیص کاری برای یک کاربرد خاص به بازتابندگی هدف، رنگ سطح و بافت آن بستگی دارد. سطوح تیره یا غیر بازتابنده نور کمتری نسبت به استاندارد کاغذ سفید برمی‌گردانند و محدوده مؤثر را کمتر از ارقام منتشر شده کاهش می‌دهند.

سطوح بسیار بازتابنده — فلزات صیقلی، بسته‌بندی با روکش آینه — نور زیادی را برمی‌گردانند که ممکن است نیاز به کاهش حساسیت تقویت‌کننده برای جلوگیری از تحریک‌های کاذب از بازتاب آینه‌ای باشد.

تنظیم حساسیت تقویت‌کننده، که در تمام تقویت‌کننده‌های سازگار در سری E3X و E3NX-FA موجود است، هر دو مورد را مدیریت می‌کند.

حداقل شعاع خمش R25 میلی‌متر کابل فیبر 2 متری، محدودیت نصب است که باید در حین مسیریابی رعایت شود.

خم شدن با شعاع کمتر از 25 میلی‌متر در هر نقطه از طول فیبر، خطر ترک خوردن فیبرهای نوری پلاستیکی داخل پوشش را دارد، که باعث افزایش تضعیف و کاهش سطح نور منتقل شده می‌شود — معادل کاهش محدوده سنجش مؤثر بدون هیچ تغییری در تنظیمات هدف یا تقویت‌کننده.

سوالات متداول

س1: E32-DC200 فواصل سنجش برای تقویت‌کننده‌های E3NX-FA و E3X-HD را لیست می‌کند — آیا می‌تواند با سری E3X-NA و E3X-SD نیز کار کند؟

بله. سری‌های E3X-NA، E3X-SD و E3X-HD همگی به عنوان تقویت‌کننده‌های سازگار لیست شده‌اند.

محدوده سنجش بسته به توان انتشار تقویت‌کننده و حالت عملیاتی انتخاب شده متفاوت خواهد بود. تقویت‌کننده‌های E3NX-FA حداکثر محدوده ذکر شده 900 میلی‌متر را به دست می‌آورند؛ تقویت‌کننده‌های E3X-NA و E3X-SD محدوده‌های مؤثر کوتاه‌تری تولید می‌کنند.

تقویت‌کننده را بر اساس فاصله سنجش مورد نیاز، سرعت پاسخ و هرگونه ویژگی اضافی (نمایشگر دیجیتال، خروجی ارتباطی) مورد نیاز برای کاربرد انتخاب کنید.

س2: فیبر پلاستیکی است، نه شیشه‌ای — آیا این مقاومت دمایی را در انتهای حسگر محدود می‌کند؟

محدوده دمای عملیاتی فیبر پلاستیکی (-40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد) به کابل فیبر اشاره دارد، نه به انتهای حسگر SUS304. خود انتهای حسگر در دماهای محیطی بالاتر در نوک، نسبت به کابل فیبر تحمل بیشتری دارد.

اگر نقطه سنجش در محیطی با دمای بالا (کوره، صفحه داغ، نزدیک عنصر گرمایشی) قرار دارد، اطمینان حاصل کنید که دمایی که کابل فیبر در طول مسیر خود با آن مواجه می‌شود — به خصوص نزدیک انتهای حسگر — در محدوده مشخصات کابل -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد باقی می‌ماند.

اگر محل نوک داغ‌تر است، فیبر باید قبل از رسیدن به منطقه دمای بالاتر، از منبع حرارت دور شود.

س3: تفاوت بین حالت بازتابی پراکنده و بازتابی معکوس چیست و چه زمانی باید هر کدام را انتخاب کنم؟

بازتابی پراکنده (این سنسور) از یک انتها ساطع و دریافت می‌کند و نور پراکنده شده توسط خود هدف را تشخیص می‌دهد. بازتابی معکوس از یک بازتابنده جداگانه در سمت مقابل استفاده می‌کند، و سنسور تشخیص می‌دهد که آیا پرتو به بازتابنده قطع شده است یا خیر.

بازتابی پراکنده در مکان‌هایی که فقط یک نقطه دسترسی وجود دارد، نصب ساده‌تری دارد، اما تشخیص آن به بازتابندگی هدف حساس است — اهداف تیره یا شفاف نور کمی برمی‌گردانند. بازتابی معکوس تشخیص پایدارتری را مستقل از رنگ یا پرداخت هدف ارائه می‌دهد، اما نیاز به نصب یک بازتابنده در مقابل سنسور دارد.

برای تشخیص هدف جامد و مات در مکان‌های با دسترسی واحد، از بازتابی پراکنده استفاده کنید؛ زمانی که رنگ یا شفافیت هدف متفاوت است، بازتابی معکوس را در نظر بگیرید.

س4: آیا می‌توان فیبر E32-DC200 را کوتاه کرد اگر 2 متر بیشتر از نیاز نصب باشد؟

کوتاه کردن فیبر طول آن را کاهش می‌دهد اما همچنین نیاز به اتصال مجدد انتهای بریده شده در تقویت‌کننده دارد.

تقویت‌کننده‌های فیبر Omron یک نوک فیبر پلاستیکی لخت را می‌پذیرند که در پورت فیبر تقویت‌کننده وارد می‌شود — انتهای آن را می‌توان با کاتر فیبر مناسب تمیز برش داد (Omron استفاده از ابزار کاتر فیبر خود را برای یک سطح تمیز و عمود توصیه می‌کند) و دوباره وارد کرد.

برش دادن فیبر باعث کاهش قابل توجهی در محدوده سنجش در طول کاهش‌های کوتاه نمی‌شود، زیرا تضعیف سیگنال در هر متر فیبر پلاستیکی کم است. با این حال، فیبر نباید به کمتر از حداقل مورد نیاز برای رسیدن از نقطه سنجش به تقویت‌کننده با رعایت شعاع خمش R25 میلی‌متر در طول مسیر، کوتاه شود.

س5: رزوه M6 × 0.75 میلی‌متر چگونه بر نصب تأثیر می‌گذارد و به چه براکتی نیاز دارم؟

M6 × 0.75 میلی‌متر یک رزوه متریک استاندارد است که مهره‌های قفل شش‌گوش M6 را می‌پذیرد — که معمولاً با E32-DC200 ارائه می‌شود. سنسور از یک سوراخ نصب 6 میلی‌متری عبور می‌کند و با سفت کردن مهره قفل در پشت براکت محکم می‌شود.

دو مهره قفل امکان تنظیم موقعیت محوری در طول براکت را قبل از قفل نهایی فراهم می‌کنند — یک مهره از سمت جلوی براکت و یک مهره از سمت عقب. Omron و تامین‌کنندگان شخص ثالث براکت‌های نصب مخصوص سری M6 E32 را ارائه می‌دهند؛ در غیر این صورت، هر پنل فولادی یا آلومینیومی با سوراخ و رزوه M6 همین عملکرد را دارد.
