| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |
| شماره مدل | E3JM-R4M4T-G |

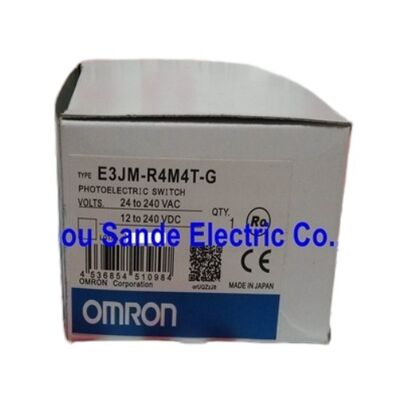

Omron E3JM-R4M4T-G یک سنسور فوتو الکتریکی بازتاب دهنده مربع است که برای وظایف تشخیص صنعتی ساخته شده است که نیاز به فاصله سنجش طولانی، خروجی رله،و سازگاری گسترده AC/DC در یک محفظه.
با عملکرد M.S.R، نور قرمز قطبی شده، و یک فاصله حس 4 متر زمانی که با بازتاب دهنده مشخص استفاده می شود، این مدل به ویژه برای ناقلات، نظارت دروازه، خطوط بسته بندی،و تشخیص اشیاء عمومی که در آن باید در شرایط عملی کارخانه حسابی پایدار حفظ شود.
یکی از قوی ترین مزایا این مدل انعطاف پذیری الکتریکی آن است. چون از هر دو 100 تا 240 VAC و 24 تا 240 VDC پشتیبانی می کند.می تواند در طیف گسترده ای از پانل های کنترل بدون مجبور کردن به طراحی مجدد در اطراف یک استاندارد عرضه باریک ادغام شود..
در کار بازسازی، این بسیار مهم است: یک سنسور که با معماری قدرت موجود مطابقت دارد و هنوز هم یک تماس رله را فراهم می کند، می تواند تعویض را ساده کند، تغییرات سیم کشی را کاهش دهد،و کوتاه کردن زمان توقف در طول خدمات.
این مدل همچنین عملکردهای عملی سطح ماشین را فراتر از تشخیص اساسی ارائه می دهد.
Omron لیست گزینه های روشن / تاریک را انتخاب می کند، انتخاب تایمر از ON-delay، OFF-delay، یا تاخیر یک شات، و زمان پاسخ حداکثر 30 ms.
این ترکیب E3JM-R4M4T-G را نه تنها به عنوان یک دستگاه حسگر مفید می کند، بلکه به عنوان یک جزء کنترل انعطاف پذیر که می تواند به شکل گیری رفتار سیگنال به طور مستقیم در سطح میدان کمک کند.
| پارامتر | ارزش |
|---|---|
| مدل | E3JM-R4M4T-G |
| شکل | نوع مربع |
| روش سنجش | بازتاب دهنده با عملکرد MSR |
| حس کردن فاصله | 4 متر (در صورت استفاده از E39-R1) |
| اجسام سنجش استاندارد | غیر شفاف، قطر 75 میلی متر. دقیقه |
| زاویه جهت | ۱ تا ۵° |
| منبع نور | LED قرمز (660 نانومتر) |
| ولتاژ منبع برق | 100 تا 240 VAC ±10٪، 50/60 هرتز |
| ۲۴ تا ۲۴۰ VDC ± ۱۰٪ | |
| مصرف برق | حداکثر 2 وات |
| خروجی کنترل | خروجی رله (SPDT) |
| رتبه رله | 250 VAC 3 A حداکثر؛ 5 VDC 10 mA دقیقه |
| حالت کار | روشن / تاریک روشن قابل انتخاب |
| زمان پاسخ | فعال کردن یا تنظیم مجدد: حداکثر 30 ms. |
| عملکرد تایمر | تاخیر ON / OFF / تاخیر یک شات |
| محدوده تایمر | 0.1 تا 5 ثانیه |
| روش اتصال | بلوک ترمینال |
| لوله | PG135 |
در بسیاری از سیستم های صنعتی، به ویژه در ماشین های قدیمی،یک خروجی سبک تماس آسان تر از یک سیگنال ترانزیستور است.
این به طور طبیعی در منطق رله، حلقه های اتصال و مدارهای کنترل که انتظار اتصال سوئیچ را به جای خروجی الکتریکی ولتاژ پایین دارند، قرار می گیرد.که باعث می شود E3JM-R4M4T-G به ویژه در پروژه های مبتنی بر نگهداری و سیستم های اتوماسیون تولید مختلط مفید باشد.
طیف گسترده ای از قدرت AC / DC یک لایه دیگر از کاربرد را اضافه می کند.
به جای اینکه محدود به یک استاندارد کارخانه باشد، سنسور می تواند در هر دو محیط کنترل AC و DC کار کند،که خطر استفاده را کاهش می دهد و به یک مدل کمک می کند تا در طیف گسترده ای از تجهیزات قرار گیردبرای خریداران مدیریت قطعات یدکی در سراسر سیستم عامل های مختلف ماشین، این انعطاف پذیری می تواند یک مزیت عملیاتی واقعی باشد.
روش سنجش بازتابی با عملکرد M.S.R در کاربردهایی که در آن زمینه های بازتابی یا سطوح درخشان ممکن است تشخیص را پیچیده کند، ارزشمند است.این به حسگر کمک می کند تا روی هدف مورد نظر و ترتیب بازتاب دهنده تمرکز کند و به جای واکنش بیش از حد به شرایط ناجیزی نوری.
این قابلیت اطمینان را در برنامه های حمل و انتقال بهبود می بخشد که در آن ثبات تشخیص مهم تر از سرعت خام است.
عملکردهای تایمر ساخته شده این مدل را نسبت به یک سنسور پرتو ساده انعطاف پذیرتر می کند. تاخیر ON-delay، OFF-delay و تاخیر یک شات می تواند به سرکوب سوئیچ مزاحم کمک کند.سیگنال ها را به اندازه کافی نگه دارید تا منطق کنترل آنها را ثبت کند، یا ایجاد رفتار زمان پاک تر بدون رله های تایمر اضافی.
این پیچیدگی پانل را کاهش می دهد و به نصب کننده کنترل مستقیم تری در مورد نحوه رفتار سنسور در زمینه می دهد.
سوال 1: E3JM-R4M4T-G برای چه نوع کاربردهایی مناسب است؟
این دستگاه برای تشخیص اشیاء صنعتی مناسب است که در آن یک سنسور بازتاب دهنده تعادل خوبی در محدوده، سادگی نصب و سوئیچ قابل اعتماد را ارائه می دهد.
کاربردهای معمول شامل ناقلات، ایستگاه های انتقال، ورودی ماشین، تشخیص پالت یا جعبه، و وظایف اتوماسیون عمومی است که در آن یک محدوده سنجش 4 متر مفید است.
س2: چرا خروجی رله در سیستم های ماشین واقعی مهم است؟
خروجی رله به ویژه در سیستم هایی که به منطق کنترل مبتنی بر تماس تکیه می کنند و یا جایی که مدار گیرنده برای خروجی ترانزیستور طراحی نشده است مفید است.
در عمل، می تواند کار تعویض را ساده کند، نگرانی های رابط را کاهش دهد و یکپارچه سازی سنسور را در تجهیزات قدیمی و پانل های ولتاژ مخلوط آسان تر کند.
س3: مزیت عملی طیف گسترده ای از قدرت AC / DC چیست؟
طیف گسترده ای از عرضه باعث می شود که استفاده از این مدل در استاندارد های مختلف کارخانه آسان تر شود.
می تواند در هر دو محیط AC و DC استفاده شود،که یک مزیت قوی است زمانی که یک خانواده سنسور نیاز به پشتیبانی از چندین سیستم عامل ماشین و یا زمانی که یک تیم سرویس می خواهد به حداقل رساندن تغییرات موجود است.
سوال 4: عملکردهای تایمر ساخته شده تا چه حد مفید هستند؟
آنها در کار اتوماسیون واقعی بسیار مفید هستند. تاخیر ON-delay، OFF-delay، و تاخیر یک شات به سنسور اجازه می دهد تا رفتار خروجی خود را شکل دهد که می تواند به کنترل منطق ساده کمک کند،یا ایجاد یک پاسخ سبک پالس بدون اضافه کردن یک رله زمان جداگانه در کابینت.
س5: قبل از سفارش جایگزینی، خریداران باید چه چیزی را بررسی کنند؟
خریداران باید روش سنجش، ترتیب بازتاب دهنده، محدوده قدرت مورد نیاز، نیاز به خروجی رله، سبک لوله، و اینکه آیا دستگاه به رفتار فعال شده توسط تایمر بستگی دارد را تأیید کنند.در کار بازسازی، اين جزئيات به اندازه شماره مدل اصلي مهم هستند.
