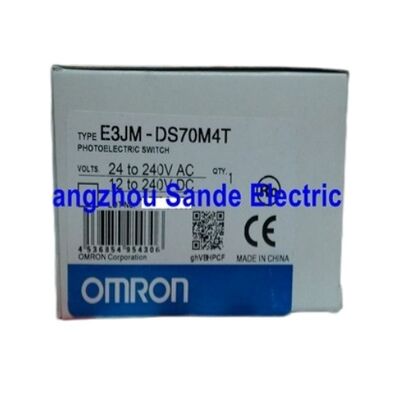

سنسور سوئیچ فوتو الکتریکی Omron E3JM-DS70M4T E3JM-DS70M4T E3JMDS70M4T

سنسور فوتوالکتریک پراکنده-بازتابی Omron E3JM-DS70M4T — ۷۰۰ میلی‌متر / رله SPDT / ۱۰۰-۲۴۰ ولت AC / ۲۴-۲۴۰ ولت DC / IP66

منبع تغذیه گسترده، خروجی رله — مزیت نوسازی

بیشتر سنسورهای فوتوالکتریک از شما می‌خواهند که منبع تغذیه خود را با سنسور مطابقت دهید. E3JM-DS70M4T برعکس عمل می‌کند — هم ولتاژ ۱۰۰-۲۴۰ ولت AC و هم ۲۴-۲۴۰ ولت DC را می‌پذیرد و به آن اجازه می‌دهد تا بدون تغییر سیم‌کشی با استاندارد تغذیه پنل موجود مطابقت داشته باشد. در کارهای نوسازی و نگهداری، این مشخصه واحد، دسته‌ای از مشکلات سازگاری را که در غیر این صورت نیاز به افزودن یک مرحله تبدیل توان یا بازطراحی تغذیه پنل برای موقعیت جدید سنسور داشت، از بین می‌برد.

خروجی رله SPDT به این مزیت سازگاری می‌افزاید. سیستم‌های کنترل ماشین قدیمی — پنل‌های منطق رله‌ای، اینترلاک‌های مختلط AC/DC، مدارهای هشدار ساخته شده بر اساس ورودی‌های کنتاکت — مستقیماً با سنسور خروجی رله سازگار هستند. هیچ سیگنال ترانزیستوری برای تطبیق، هیچ مقاومت پول-آپ برای محاسبه، و هیچ آستانه ورودی برای تأیید در برابر مشخصات کارت ورودی PLC وجود ندارد.

رله کنتاکت یا باز می‌شود یا بسته می‌شود، به همان روشی که طراحان اصلی ماشین انتظار داشتند.

تشخیص پراکنده-بازتابی به این معنی است که نیازی به بازتابنده یا گیرنده جداگانه نیست — سر سنسور در یک طرف نصب می‌شود، سیگنال بازگشتی هدف را تشخیص می‌دهد و سوئیچ می‌کند. برای کاربردهایی که نصب در مقابل غیرعملی است، یا جایی که ناحیه هدف اجازه آرایش پرتو عبوری یا بازتابی را نمی‌دهد، پراکنده روش سنجش مناسبی است.

توابع تایمر — ساخته شده در سنسور

تأخیر روشن، تأخیر خاموش و تأخیر یک‌شات قابل انتخاب (هر کدام ۰.۱-۵ ثانیه) به سنسور اجازه می‌دهد تا زمان‌بندی خروجی را مستقیماً مدیریت کند. در یک نوار نقاله که شکاف‌های کوتاه محصول نباید خروجی را سوئیچ کنند، تأخیر خاموش خروجی را در طول این شکاف‌ها پایدار نگه می‌دارد.

در تجهیزات بسته‌بندی که سیگنال تأیید نیاز دارد برای مدت زمان مشخصی پس از تشخیص باقی بماند، تأخیر روشن یا یک‌شات این پنجره را بدون رله تایمر جداگانه در مدار ایجاد می‌کند. تنظیم حساسیت تک‌دور، آستانه را در زمان نصب برای شرایط واقعی هدف و پس‌زمینه تنظیم می‌کند.

مشخصات کلیدی

سوالات متداول

س۱: چه کاربردهایی برای E3JM-DS70M4T مناسب‌تر است؟

تجهیزات نوار نقاله و انتقال، ماشین‌های بسته‌بندی، خطوط جابجایی قطعات، نظارت بر حضور گیت، و پروژه‌های نوسازی در محیط‌های کنترل ولتاژ مختلط — هر جایی که نیاز به تشخیص پراکنده ۷۰۰ میلی‌متری با خروجی رله از نوع کنتاکت و منبع تغذیه انعطاف‌پذیر دارد.

س۲: چرا محدوده ولتاژ تغذیه گسترده مهم است؟

این امر نیاز به تطبیق سنسور با ولتاژ تغذیه خاص را از بین می‌برد. یک E3JM-DS70M4T واحد، مدارهای کنترل ۲۴ ولت DC و طرح‌های تغذیه ۱۰۰-۲۴۰ ولت AC را پوشش می‌دهد — مفید هنگام نگهداری یک سنسور جایگزین که باید با انواع مختلف ماشین مطابقت داشته باشد، یا هنگام جایگزینی سنسور در یک پنل قدیمی بدون منبع تغذیه ولتاژ پایین اختصاصی در نقطه سنجش.

س۳: مزیت عملی خروجی رله نسبت به خروجی ترانزیستور چیست؟

یک کنتاکت رله با بار متصل سازگاری جهانی دارد — هر ولتاژی را در محدوده رتبه‌بندی خود (تا ۲۵۰ ولت AC ۳ آمپر) بدون توجه به سطح منطق مدار کنترل، سوئیچ می‌کند. بدون تطبیق آستانه ورودی، بدون پیکربندی پول-آپ، بدون انتخاب نوع PNP/NPN. برای ماشین‌های دارای اینترلاک‌های مبتنی بر کنتاکت، ورودی‌های هشدار، یا منطق رله، این امر ادغام مستقیم را ساده می‌کند.

س۴: چگونه توابع تایمر در نصب واقعی کمک می‌کنند؟

تأخیر روشن از سوئیچینگ زودرس خروجی هنگام ظاهر شدن کوتاه مدت هدف جلوگیری می‌کند. تأخیر خاموش خروجی را در طول غیبت‌های کوتاه روشن نگه می‌دارد — از سوئیچینگ مزاحم هنگام خروج کوتاه مدت محصول از منطقه سنجش جلوگیری می‌کند. یک‌شات یک پالس خروجی با مدت زمان ثابت تولید می‌کند، صرف نظر از اینکه هدف چقدر در محدوده باقی می‌ماند. هر تابع تایمر یک نیاز زمان‌بندی خاص ماشین را بدون افزودن یک رله تایمر جداگانه به پنل برطرف می‌کند.

س۵: قبل از سفارش E3JM-DS70M4T جایگزین چه مواردی باید تأیید شوند؟

تأیید کنید: فاصله سنجش مورد نیاز برای هدف و پس‌زمینه واقعی، ولتاژ تغذیه در نقطه نصب، اینکه آیا خروجی رله برای ورودی متصل صحیح است، روش اتصال (بلوک ترمینال)، مناسب بودن IP66 برای محیط، و اینکه آیا هر تابع تایمر در نصب فعلی استفاده می‌شود تا بتوان آن را در جایگزین مطابقت داد.
