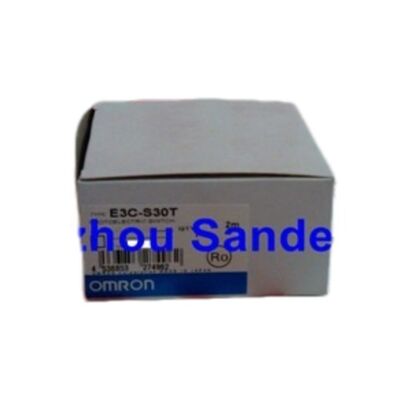

کلید فوتو الکتریکی اصلی OMRON E3C-S30T E3CS30T E3C-S30T

هد سنسور پرتو از طریق Omron E3C-S30T

مرور کلی

Omron E3C-S30T یک هد سنسور فوتوالکتریک فشرده از نوع پرتو از طریق است که برای سیستم‌های سنجش جدا از تقویت‌کننده طراحی شده است که در آن فضای نصب محدود است و نقطه تشخیص باید مستقل از الکترونیک کنترل قرار گیرد.

این سنسور متعلق به خانواده E3C است که اومرون آن را به عنوان یک پلتفرم سنسور فوتوالکتریک فشرده و جدا از تقویت‌کننده معرفی می‌کند که برای صرفه‌جویی در فضا و امکان نصب نزدیک طراحی شده است. در این خانواده، E3C-S30T از نوع پرتو از طریق دید جانبی با فاصله سنجش 300 میلی‌متر و منبع نور مادون قرمز است.

این معماری زمانی مفید است که محل سنجش کوچک، شلوغ یا سیم‌کشی آن با یک سنسور خودکفا بزرگتر دشوار باشد.

با جدا کردن هد سنجش از تقویت‌کننده، طراح می‌تواند یک هد نوری بسیار فشرده را در دستگاه نصب کند و در عین حال الکترونیک پردازش سیگنال را در مکانی مناسب‌تر نگه دارد.

در کارهای اتوماسیون عملی، این امر E3C-S30T را به گزینه‌ای قوی برای بخش‌های باریک تجهیزات، نقاط انتقال فشرده، مسیرهای پردازش دقیق و مناطق تشخیص مکانیزم‌های کوچک تبدیل می‌کند.

از آنجایی که از نوع پرتو از طریق است، E3C-S30T به ویژه در مواردی که اطمینان سنجش مهمتر از سادگی سیم‌کشی است، مفید است.

سنجش پرتو از طریق می‌تواند نسبت به رنگ هدف و تغییرات سطح نسبت به سنجش پراکنده، تحمل بیشتری داشته باشد، به همین دلیل است که اغلب برای تشخیص اجسام مات کوچک، فضاهای باریک ماشین و سوئیچینگ پایدار در کاربردهایی که رفتار نور منعکس شده کمتر قابل پیش‌بینی است، انتخاب می‌شود.

مشخصات کلیدی

طراحی جدا از تقویت‌کننده — بهتر برای فضاهای تنگ

طراحی جدا از تقویت‌کننده ویژگی تعیین‌کننده این مدل است. در طرح‌های ماشین که در آن نقطه سنجش واقعی بسیار کوچک یا دسترسی به آن دشوار است، جدا کردن هد از تقویت‌کننده، انعطاف‌پذیری بیشتری به سازنده می‌دهد.

هد سنسور را می‌توان دقیقاً در جایی که هدف عبور می‌کند قرار داد، در حالی که تقویت‌کننده را می‌توان در جایی که سیم‌کشی، تنظیم و نگهداری آسان‌تر است نصب کرد.

این می‌تواند تفاوت واقعی در اتوماسیون فشرده ایجاد کند.

به جای مصالحه در محل سنجش برای جا دادن یک بدنه خودکفا بزرگتر، طراح می‌تواند هد نوری را نزدیک به مکانیزم نگه دارد و همچنان سخت‌افزار کنترل قابل سرویس را در جای دیگر حفظ کند. این یکی از دلایل اصلی مرتبط بودن سنسورهای جدا از تقویت‌کننده در ماشین‌آلات دقیق و تجهیزات مونتاژ فشرده است.

تشخیص پرتو از طریق — پایدار برای اهداف مات کوچک

تشخیص پرتو از طریق اغلب زمانی انتخاب می‌شود که سنجش وقفه قابل اعتماد مهمتر از انعطاف‌پذیری بازتابی گسترده باشد. از آنجایی که پرتو مستقیماً از فرستنده به گیرنده می‌رود، سنسور کمتر تحت تأثیر رنگ هدف یا پرداخت سطح نسبت به انواع پراکنده منعکس‌کننده قرار می‌گیرد.

در عمل، این امر E3C-S30T را برای اجسام مات کوچک، تأیید عبور قطعه و تشخیص منطقه باریک که در آن تکرارپذیری مهم است، مناسب می‌سازد.

فاصله سنجش 300 میلی‌متر، دامنه کاری مفیدی را بدون مجبور کردن طراح به استفاده از یک پلتفرم سنسور بسیار بزرگتر، به آن می‌دهد.

برای تجهیزات کوچک و بخش‌های نوار نقاله یا انتقال باریک، این تعادل بین اندازه هد فشرده و دهانه پرتو قابل کار، یک مزیت بسیار عملی است.

سوالات متداول

س1: E3C-S30T برای چه نوع کاربردهایی بهترین است؟
این سنسور برای وظایف اتوماسیون فشرده که نیاز به تشخیص پایدار پرتو از طریق دارند، مانند سنجش عبور قطعه، تأیید نقطه انتقال، نظارت بر مکانیزم باریک و تشخیص اجسام مات کوچک در تجهیزات با فضای محدود، بهترین است.

س2: چرا یک مهندس باید یک هد سنسور جدا از تقویت‌کننده را انتخاب کند؟
دلیل اصلی انعطاف‌پذیری نصب است. هد سنجش را می‌توان در یک مکان مکانیکی تنگ نصب کرد، در حالی که تقویت‌کننده در جایی قرار می‌گیرد که تنظیم و سیم‌کشی آسان‌تر است.

این به ویژه در ماشین‌آلات فشرده یا زمانی که مسیر هدف با یک سنسور خودکفا بزرگتر از نظر فیزیکی دسترسی دشوار است، مفید است.

س3: مزیت عملی تشخیص پرتو از طریق چیست؟
تشخیص پرتو از طریق به طور کلی برای تشخیص اجسام مات پایدارتر است زیرا رویداد سوئیچینگ بر اساس وقفه پرتو است تا شدت نور منعکس شده.

این امر آن را نسبت به بسیاری از روش‌های پراکنده، کمتر به رنگ هدف و پرداخت سطح حساس می‌کند.

س4: آیا E3C-S30T برای محیط‌های خشن مناسب است؟
این سنسور برای استفاده صنعتی در نظر گرفته شده است و اومرون دامنه عملیاتی محیطی از -25 تا +70 درجه سانتی‌گراد را منتشر می‌کند. هد E3C-S30T دارای رتبه IP60 است، بنابراین برای ماشین‌آلات داخلی محافظت شده نسبت به شستشوی مستقیم یا قرار گرفتن در معرض مایعات سنگین، مناسب‌تر است.

س5: خریداران قبل از سفارش چه مواردی را باید تأیید کنند؟
خریداران باید تأیید کنند که دستگاه از معماری جدا از تقویت‌کننده E3C استفاده می‌کند، که روش پرتو از طریق مناسب است، که دامنه سنجش 300 میلی‌متر با طرح مطابقت دارد و اینکه شکل هد و سبک کابل با نصب مطابقت دارد.

در کارهای جایگزینی، سازگاری تقویت‌کننده مرتبط نیز باید بررسی شود.
