| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |

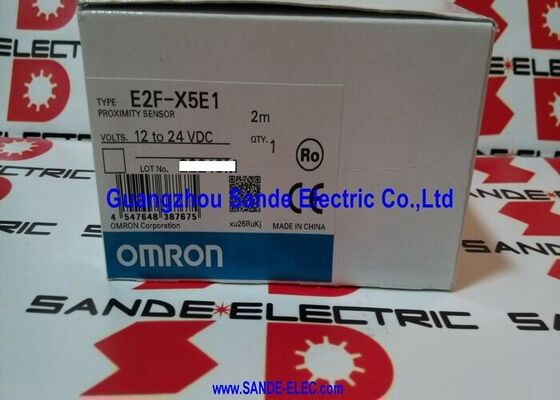

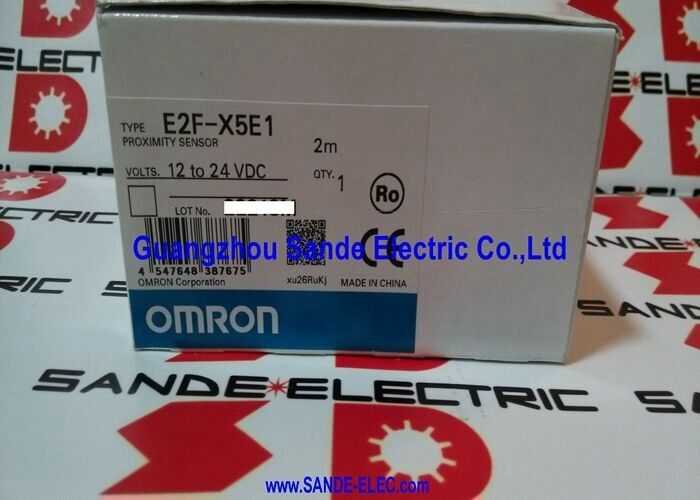

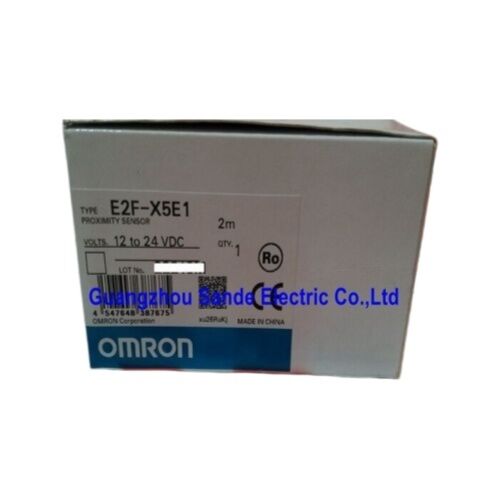

| شماره مدل | E2F-X5E1 |
اين حسگر نزديکي محرمانه M18 براي شناسايي قابل اعتماد فلزات در سيستم هاي اتوماسيون صنعتي طراحی شدهاین یک انتخاب عملی برای ماشین آلات است که نیاز به موقعیت ثابت حس، تایید شی، و عملکرد تکرار پذیر در فضاهای چیدمان جمع و جور.
با یک فاصله سنجش نامی 5 میلی متر، این سنسور برای تشخیص اهداف فلز آهن در تجهیزات مانند کانویرها، ماشین های بسته بندی، ایستگاه های مونتاژ، واحدهای انتقال،و خطوط اتوماسیون عمومی کارخانه.
طراحی محافظ به پشتیبانی از نصب کنترل شده در محیط فلزی کمک می کند و ادغام آن را در ماشین آلات که فضای محدود است و حس ثبات مهم است، آسان تر می کند.
پیکربندی 3 سیم DC و خروجی NPN به طور معمول باز آن را با بسیاری از سیستم های کنترل استاندارد مورد استفاده در تجهیزات صنعتی سازگار می کند.
این دستگاه در 12 تا 24 VDC کار می کند و محدوده عملیاتی مجاز 10 تا 30 VDC است که به مهندسان انعطاف پذیری در طراحی پانل و نصب در زمینه می دهد.
حداکثر ظرفیت سوئیچینگ 200 mA به سنسور اجازه می دهد تا نیازهای ورودی کنترل رایج را با رفتار خروجی قابل اعتماد مدیریت کند.
برای استفاده صنعتی روزمره، این مدل ترکیبی متعادل از اندازه فشرده، تشخیص پایدار و سیم کشی مستقیم را ارائه می دهد.
نشانگر تشخیص قرمز به اپراتورها و پرسنل تعمیر و نگهداری در طول راه اندازی و رفع مشکل بازخورد بصری واضح می دهد. با فرکانس پاسخ 600 هرتز،این به اندازه کافی سریع برای بسیاری از وظایف اتوماسیون معمول است که در آن حس مجدد مهم تر از پیچیدگی بیش از حد است..
این سنسور یک گزینه قوی برای سازندگان ماشین آلات OEM، تیم های تعمیر و نگهداری و خریداران صنعتی است که به دنبال یک سنسور محرک M18 هستند که تشخیص فلز قابل اعتماد، نصب آسان،و سازگاری عملی کنترل.
| ماده | مشخصات |
|---|---|
| اندازه ی سر | M18 |
| نوع | نوع سیلندر، رشته دار، محافظ |
| منبع برق | مدل های سه سیم DC |
| حس کردن فاصله | 5 میلی متر ± 10% |
| تنظیم فاصله | از 0 تا 4 میلی متر |
| فاصله تفاوتی | حداکثر 10 درصد از فاصله سنجش |
| هدف حسگر | فلزات آهن |
| اجسام سنجش استاندارد | آهن 18 × 18 × 1 میلی متر |
| فرکانس پاسخ | ۶۰۰ هرتز |
| ولتاژ منبع برق | 12 تا 24 VDC، موج (p-p) 10٪ حداکثر. |
| محدوده ولتاژ کار | 10 تا 30 VDC |
| مصرف فعلی | حداکثر 17 میلی آمپر |
| نوع خروجی | NPN |
| حالت کار | نه |
| ظرفیت تغییر | حداکثر 200 میلی آمپر |
| ولتاژ باقیمانده | حداکثر 2 ولت (در بار 200 mA، طول کابل 2 متر) |
| شاخص | نشانگر تشخیص قرمز |
سوال 1: این سنسور چه مواد را می تواند تشخیص دهد و آیا مواد هدف بر عملکرد تأثیر می گذارد؟
این سنسور به طور عمده برای تشخیص اهداف فلز آهن طراحی شده است، که پایدارترین و قابل پیش بینی ترین عملکرد سنجش را فراهم می کند.اما فاصله سنجش موثر معمولا کوتاه تر می شود چون فلزات مختلف با میدان سنجش متفاوت تعامل دارند..
برای بهترین نتایج در استفاده صنعتی، مواد هدف، اندازه هدف و فاصله نصب باید در هنگام انتخاب و نصب در نظر گرفته شود.
س2: این سنسور برای چه نوع کاربردهای صنعتی مناسب است؟
این سنسور به خوبی برای وظایف تشخیص فلز در فاصله کوتاه در تجهیزات اتوماسیون، از جمله تأیید حضور قطعات، سنجش موقعیت توقف، تأیید موقعیت سیلندر، کنترل شاخص سازی مناسب است.,و نظارت بر خط انتقال.
بدن رشته ای M18 و ساخت محافظ آن را به ویژه برای ماشین آلات که فضای نصب محدود است و تشخیص تکرار قابل اعتماد مورد نیاز است، کاربردی می کند.سیستم های بسته بندی، تجهیزات مونتاژ و تجهیزات اتوماسیون کارخانه های عمومی.
س3: مزیت یک سنسور محرک M18 در طراحی ماشین چیست؟
یک سنسور محافظ آسان تر برای نصب در براکت های فلزی یا سازه های محکم ماشین است زیرا میدان سنجش بیشتر در صورت جلو متمرکز است.این کمک می کند تا تأثیرات ناخواسته از فلز اطراف را کاهش دهد و نصب را در طرح های کامپکت تجهیزات قابل پیش بینی تر می کند.
برای سازندگان ماشین آلات و مهندسان تعمیر و نگهداری، این به معنای ادغام مکانیکی آسان تر، نصب تمیزتر،و رفتار سنجش پایدارتر زمانی که نصب در محدوده فاصله توصیه شده انجام می شود.
سوال 4: قبل از اتصال آن به سیستم کنترل، کاربران باید در مورد خروجی NPN که به طور معمول باز است چه چیزی بدانند؟
این مدل از یک خروجی NPN به طور معمول باز استفاده می کند که به این معنی است که خروجی هنگامی که هدف تشخیص داده می شود تغییر می کند و برای سیستم های کنترل که منطق سیگنال نوع NPN را می پذیرند، طراحی شده است.کاربر باید سازگاری ورودی PLC را تأیید کند.، محدوده ولتاژ تغذیه، و الزامات جریان بار.
ظرفیت سوئیچینگ تا 200 mA است، بنابراین برای بسیاری از ورودی های کنترل استاندارد مناسب است،اما طراحان سیستم هنوز باید ویژگی های الکتریکی دستگاه گیرنده را برای اطمینان از عملکرد پایدار طولانی مدت بررسی کنند..
Q5: چه عواملی برای دستیابی به عملکرد پایدار در استفاده واقعی مهم هستند؟
عملکرد پایدار بستگی به چندین عامل عملی دارد: ماده هدف باید به طور ایده آل فلز آهن باشد، اندازه هدف باید نزدیک به یا بزرگتر از شیء سنجش استاندارد باشد،و فاصله نصب باید در محدوده تنظیم قابل استفاده 0 تا 4 میلی متر باقی بماند.
مهندسان همچنین باید به کیفیت سیم کشی، ثبات منبع برق و تکرار مکانیکی قطعات متحرک شناسایی شده توجه کنند.نصب درست معمولا به اندازه مشخصات سنسور اهمیت دارد.
