| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |

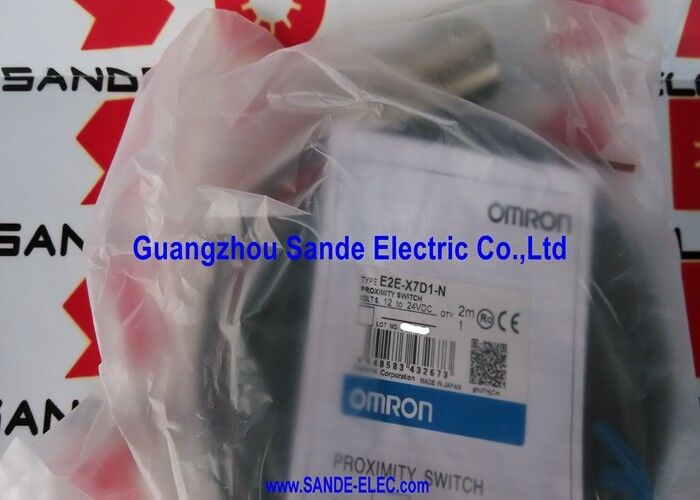

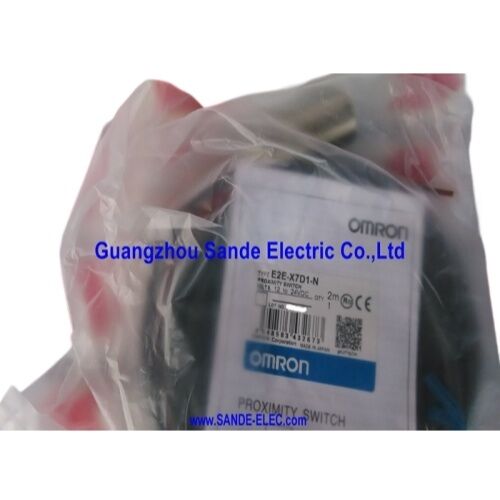

| شماره مدل | E2E-X7D1-N |
درOmron E2E-X7D1-Nیک سنسور مقربیت محرک M18 محافظ شده است که به عنوان یک دستگاه DC 2 سیم سیم دار بدون هادی جداگانه منبع تغذیه سیم کشی شده است.فقط دو سیم اتصال حسگر به مدار بار بین منبع مثبت DC و بار.
این دستگاه اهداف فلز آهن را در فاصله 7 میلی متر تشخیص می دهد و بار 3 ‰ 100mA را در حد 500 هرتز تغییر می دهد ، با نشت 0.8mA در حالت خاموش و محافظت IP67 در برابر ورود گرد و غبار و غوطه ور شدن موقت.
مدار دو سیم DC از نظر ساختاری مشابه یک سوئیچ مکانیکی است که با بار خود به صورت سریال سیم کشی شده است: یک سیم برای تغذیه مثبت، یک سیم برای بار، بار به منبع بازگشت.
وقتی یک هدف وجود دارد، مدار داخلی سنسور هدایت می شود و جریان از طریق بار جریان می یابد.
هنگامی که هدف غایب است، مدار باز است به جز نشت 0.8mA که حتی در حالت خاموش از طریق بار جریان دارد.توپولوژی دو سیم نیازی به سیم منبع برق خارجی ندارد و سیم کشی پانل را در ماشین هایی که هر رسانا در آن اهمیت دارد، ساده می کند، در حالی که طراحی قطبی شده از آسیب ناشی از اتصالات تغذیه معکوس جلوگیری می کند.
Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.
LED سبز به ویژه در طول تنظیم مفید است: آن را روشن می کند زمانی که فاصله هدف در محدوده تنظیم 0 ≈ 5.6mm است،تایید اینکه شکاف نصب هم در محدوده سنجش و هم در منطقه ای است که ثبات دارد، جابجایی بدون بازتاب قابل اعتماد است.
| پارامتر | ارزش |
|---|---|
| حس کردن فاصله | 7 میلی متر (−10٪ تا +10٪) |
| تنظیم فاصله | ۰٫۵٫۶ میلی متر |
| مسکن | M18 × 1mm، محافظ |
| تولید | 2-سیم DC، NO، با قطب |
| ولتاژ تغذیه | 12 و 24 ولت DC (10 و 30 ولت کار) |
| ظرفیت تغییر | 3 ‰ 100 mA |
| جریان نشت | 0.8 mA حداکثر |
| فرکانس پاسخ | 500 هرتز |
| هدف استاندارد | آهن 18 × 18 × 1 میلی متر |
| رتبه بندی IP | IP67 + ضد روغن |
| مواد مسکن | مس نیکل شده / PBT |
| دمای کار | -25°C تا +70°C |
| شاخص ها | قرمز (وضعیت خروجی) + سبز (مجموعه تنظیم) |
| حفاظت | سرکوبگر، محافظت از مدار کوتاه |
| تأییدیه | CE، EN60947-1، EN60947-5-2 |
سنسورهای محرک محافظ شده (فلاش نصب) میدان سنجش الکترومغناطیسی را در درون پروژکتور جلو بدن سنسور نگه می دارند.سرکوب گسترش میدان جانبی از طریق محافظ یکپارچه ساخته شده در خانهE2E-X7D1-N می تواند با صورت خود را به سطح فلزی براکت نصب شود، در اطراف فلزی در همه طرف،بدون اینکه فلز اطراف میدان سنجش جلو را جذب کند و محدوده تشخیص را کاهش دهد.
هفت ميلي متر از فاصله حسگر از يک طرح محافظ M18 يک مشخصات متعادل است.
سنسورهای محافظ شده M18 در کلاس استاندارد E2E به طور معمول به 5 7mm می رسند. رتبه بندی 7mm از نوع X7D به سمت انتهای بالای آنچه که ساخت M18 محافظ فراهم می کند است.
در نصبات فلش براکت، فاصله کامل 7 میلی متر بین سطح سنسور و نزدیکترین نقطه نزدیک شدن هدف در دسترس است، با محدوده تنظیم 0 ̊5.6mm فراهم کردن منطقه کاری که در آن تشخیص پایدار است.
محفظه مس نیکل شده یک انتخاب مشخصات مکانیکی و همچنین یک انتخاب مواد است: نیکل پوشش می دهد از مس زیربنایی از اثرات خوردگی روغن برش، مایع خنک کننده،و مواد تمیز کننده قلیایی که در چرخه های شستن ماشین استفاده می شوند، در حالی که بدن مس فراهم می کند رسانایی حرارتی مورد نیاز برای از بین بردن گرمای کوچک تولید شده توسط مدار نوسانگر سنسور در عملکرد مداوم.
حداکثر جریان خروجی 0.8mA از طریق خروجی حالت خارج از E2E-X7D1-N مشخصات است که به طور مستقیم بر انتخاب بار تأثیر می گذارد.این جریان حتی زمانی که هیچ هدف وجود دارد از طریق بار متصل جریان داردبرای اکثر کارت های ورودی PLC که 520mA را برای یک منطق 1 جذب می کنند و دارای یک آستانه واضح بالاتر از 2mA هستند، 0.8mA بسیار پایین تر از آستانه روشن شدن است و باعث ایجاد یک پرتاب نادرست نمی شود.
هنگامی که خروجی های نادرست از نشت نگران کننده می شود، یک مقاومت بای پاس در سراسر بار ( ورودی PLC یا کویل رله) جریان نشت را تغییر می دهد و از فعال شدن نادرست جلوگیری می کند.ارزش مقاومت باید محاسبه شود تا کاهش ولتاژ در سراسر بار زیر آستانه روشن شدن خود را نگه دارد زمانی که 0.8mA از طریق ترکیب موازی جریان داره
به طور معمول مقاومت های 5.6kΩ تا 10kΩ این کار را برای ورودی های PLC استاندارد 24 ولت بدون تأثیر قابل اندازه گیری بر رفتار سنسور در هنگام خروجی فعال انجام می دهند.
حداقل جریان بار 3mA به همان اندازه مهم است: مدار خروجی داخلی سنسور برای حفظ سوئیچینگ پایدار حداقل 3mA را نیاز دارد.
بار هایی که کمتر از 3mA مصرف می کنند که منجر به جابجایی متناوب یا غیرقابل اعتماد خروجی می شود..
سوال1: تفاوت بین E2E-X7D1-N (2 سیم DC) و نسخه NPN 3 سیم از همان سنسور چیست؟
نسخه دو سیمه ای DC (این سنسور) به صورت سریال با بار متصل می شود ، دو سیم به طور کلی ، بدون رسانای تغذیه جداگانه. بار باید جریان نشت حالت 0.8mA را تحمل کند ،و حداقل جریان بار 3mA است.
نسخه 3 سیم NPN (به عنوان مثال، E2E-X7ME1) از یک سیم تغذیه جداگانه استفاده می کند، یک سیم مشترک،و یک سیم خروجی ترانزیستور خروجی بار را به حالت معمولی بدون نیاز به حداقل بار و نشت ناچیز تغییر می دهد.
برای جایگزینی ساده دو رسانای سوئیچ های مرزی مکانیکی، نسخه دو سیم را انتخاب کنید؛ نسخه سه سیم را برای بار های حساس (مدخلات PLC کم مقاومت،ورودی دروازه های منطقی) که نمی توانند نشت را تحمل کنند یا نیاز به حداقل تغییر جریان ندارند.
سوال2: سنسور دارای دو ال ای دی است هر کدام نشان دهنده چیست؟
LED قرمز حالت خروجی فعلی را نشان می دهد: روشن زمانی که خروجی هدایت می شود (هدف تشخیص داده شده، خروجی NO ON) ، خاموش زمانی که هیچ هدف وجود ندارد.
LED سبز یک شاخص محدوده تنظیم است: آن را روشن می کند زمانی که هدف در محدوده تنظیم 0 ¢ 5.6mm ¢ تایید که شکاف نصب شده مناسب برای تغییر پایدار است.چراغ سبز باید روشن باشد زمانی که هدف در موقعیت شناسایی مورد نظر قرار دارد و خاموش باشد زمانی که هدف در حال غیاب یا خارج از محدوده سنجش است.. اگر چراغ سبز خاموش باشد وقتی که هدف در موقعیت مورد نظر قرار دارد، فاصله از حد تنظیم 5.6 میلی متر بیشتر است.
س3: آیا E2E-X7D1-N می تواند اهداف فولاد ضد زنگ یا آلومینیوم را تشخیص دهد؟
بله، با فاصله سنجش موثر کاهش یافته است. فولاد ضد زنگ (صنعت غیر مغناطیسی) تقریباً 60 ٪ 75٪ از فاصله سنجش آهن ٪ تقریباً 4.2 ٪ 5.25 میلی متر را تولید می کند.
آلومینیوم تقریباً 35 ٪ 45 ٪ تقریباً 2.5 ٪ 3.2 میلی متر تولید می کند. مس کمترین واکنش را نشان می دهد ، معمولاً در فاصله موثر 2 میلی متر است.
برای اهداف غیر فلزی، فاصله واقعی سوئیچ با مواد خاص را در شرایط نصب اندازه گیری کنید و فاصله را در محدوده موثر اندازه گیری شده با حاشیه ایمنی تنظیم کنید.
سوال 4: "با قطب" برای خروجی 2 سیم DC به چه معناست؟
"با قطب" به این معنی است که سنسور دارای یک پایگاه تغذیه مثبت و منفی تعریف شده است دو سیم قابل تعویض نیستند. برعکس کردن اتصالات تغذیه از عملکرد عادی جلوگیری می کند؛ با این حال،مهار کننده افزایش قطبی معکوس در مدار حفاظت از آسیب ناشی از تغییر قطبی کوتاه در طول نصب جلوگیری می کند.
رنگ های استاندارد کابل های دو سیم Omron: قهوه ای = اتصال منبع مثبت، آبی = اتصال منبع منفی (برای بار بازگشت). همیشه سیم کشی را از برچسب محصول یا ورق اطلاعات بررسی کنید.
س5: آیا E2E-X7D1-N برای نصب در یک براکت آلومینیومی مناسب است؟
آره، به عنوان یک سنسور محافظ، E2E-X7D1-N می تونه در هر دو فلز و آلومینیوم نصب بشه.
The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.
این در تضاد با سنسورهای بدون محافظ است، که بدون توجه به نوع مواد، تحت تأثیر هر فلزی در محدوده حداقل سمت و عقب خود قرار می گیرند.
