| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |
| شماره مدل | E2E-X7D1-M1G |

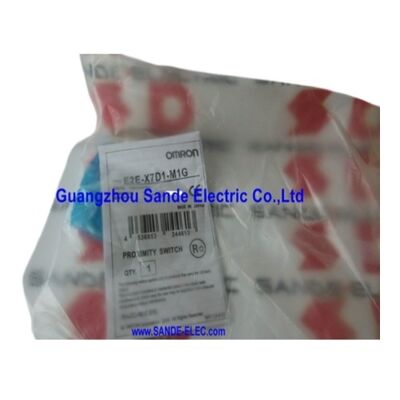

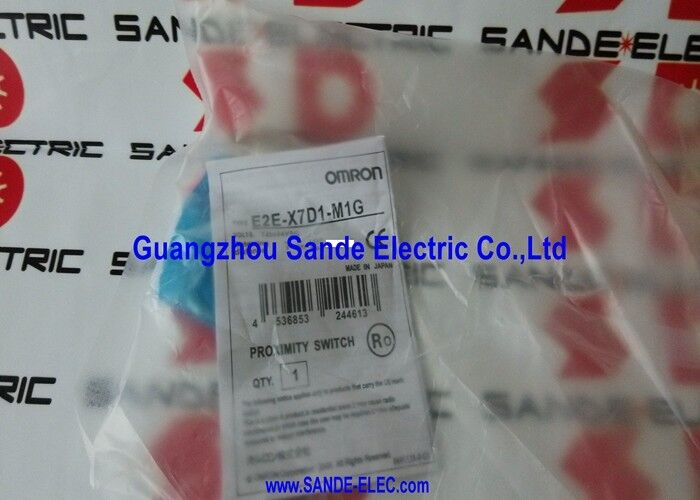

درOmron E2E-X7D1-M1Gیک سنسور مقرب محرمانه M18 با فاصله سنجش 7mm و خروجی DC 2-wire به طور معمول باز است که از طریق یک کانکتور میدان M12 IEC-pinout متصل می شود.
محفظه فولاد ضد زنگ، درجه محافظت دوگانه IP67 / IP69K، and resistance to heat and industrial detergents set it apart from standard industrial proximity sensors designed purely for machine tool coolant environments — the E2E-X7D1-M1G is built for the harsher chemical and thermal conditions found in food processing، تولید نوشیدنی، تولید دارویی و سیستم های شستشوی صنعتی.
رابط کانکتور M12 روی این سنسور فقط یک سهولت سیم کشی نیست در محیط هایی که سنسور به طور منظم تمیز می شود، شسته می شود یا بخار می شود، کانکتور M12 یک سیم کشی مهر و موم،نقطه قطع بدون ابزار برای تعویض یا نگهداری سنسور بدون اختلال در جریان کابل ثابت.
کانکتورهای رشته دار فولاد ضد زنگ از طریق چرخه های استریلیزاسیون مکرر یکپارچگی مهر و موم خود را بسیار بهتر از کانکتورهای پلاستیکی snap-fit حفظ می کنند.و ترتیب پین IEC M12 استاندارد تاسیس شده برای دستگاه های صنعتی محیط شستشو است.
در طول 53mm کل و طول رشته 38mm، E2E-X7D1-M1G فراهم می کند عمق تعامل رشته قابل توجهی از طریق دیوار ماشین، قاب تجهیزات، or sanitary mounting blocks — the longer thread length compared to standard M18 sensors ensures secure mounting even in stainless steel structures where the full thread depth is needed for mechanical stability against vibration and machine-cycle loading.
| پارامتر | ارزش |
|---|---|
| حس کردن فاصله | 7 میلی متر (±10٪) |
| تنظیم فاصله | ۰٫۵٫۶ میلی متر |
| مسکن | M18 × 1mm، فولاد ضد زنگ، محافظ |
| تولید | DC 2-wire، NO، قطبی شده |
| ولتاژ تغذیه | برق 12 و 24 ولت DC |
| محدوده عملیاتی | 10V30V DC |
| ظرفیت تغییر | 3 ‰ 100 mA |
| جریان نشت | 0.8 mA حداکثر |
| فرکانس پاسخ | 500 هرتز |
| ارتباط | کانکتور IEC M12 |
| طول کلی | 53 میلی متر |
| طول رشته | 38 میلی متر |
| رتبه بندی IP | IP67 / IP69K |
| خواص ویژه | مقاومت در برابر گرما، مقاومت در برابر مواد شوینده |
IP67 شامل حذف کامل گرد و غبار و غوطه ور شدن موقت به 1 متر برای 30 دقیقه ✓ حفاظت از مایع خنک کننده ماشین، اسپری از عملیات تمیز کردن،و مایع جمع شده در موقعیت نصب سنسور.
این خط پایه برای هر سنسور نزدیکی صنعتی نصب شده در محیط های ماشین مرطوب است.
IP69K حفاظت را به طور خاص برای فشار بالا گسترش می دهد،تمیز کردن در دمای بالا استاندارد آزمایش IEC 60529 که آب گرم (در حداقل 80 درجه سانتیگراد) را با فشار بالا از زاویه های متعدد در فاصله نزدیک (10 15 سانتی متر) هدایت می کند.
این حالت شستن در کارخانه های فرآوری مواد غذایی و دارویی است که تجهیزات باید با آب گرم، بخار،یا محلول های تمیز کننده ی کاستیک بدون جدا کردن یا محافظت از سنسورهای فردی.
A sensor carrying IP67 alone will not necessarily withstand IP69K conditions — the sealing design must independently handle both immersion sealing (gasket compression at static pressure) and high-pressure jet resistance (dynamic pressure against exposed surfaces and interfaces).
درجه دوگانه IP67 / IP69K E2E-X7D1-M1G تایید می کند که طراحی در مورد هر دو روش آزمایش واجد شرایط است.انتخاب مناسب در هر جایی که روش های منظم پاکسازی در محل (CIP) یا بخار در محل (SIP) بخشی از پروتکل بهداشت استاندارد تاسیسات باشد.
حرکت از M12 به اندازه بدن M18 باعث می شود فاصله سنجش از 3mm به 7mm بیش از دو برابر فاصله کاری شود.شکاف 7 میلی متری با تحمل ابعاد سازه های فولاد ضد زنگ ساخته شده، گسترش حرارتی فریم های فلزی ماشین بین شروع سرد و دمای کارو فاصله فیزیکی مورد نیاز برای جلوگیری از تماس بین چهره سنسور و هدف در زیر سطوح ارتعاش معمول در تجهیزات حمل کننده و پر کردن مواد غذایی.
فاصله تنظیم 0 ̊5.6mm به نصب کننده یک منطقه کار گسترده و پایدار می دهد که در آن نقطه سوئیچ کمتر از 10٪ با دمای در سراسر طیف کار - 25 ° C تا + 70 ° C متفاوت است.
در فرآیندهای بهداشتی که چرخه های دمایی از محیط محیط تا شستشوی گرم تا دمای عملیاتی فرآیند معمول است،این ثبات حرارتی نقطه سوئیچ مانع از اشتباه در طول انتقال دمای می شود.
کانکتور IEC-pin M12 در E2E-X7D1-M1G با مجموعه های کابل های میدان استاندارد کد M12 با استفاده از ترتیب پین IEC: پین 1 (قهوه ای) = +V منبع، پین 4 (آبی) = خروجی / مشترک است.
در محیط های شستشو، اتصالات سنسور قابل تعویض در زمینه، زمان خرابی تعمیرات را کاهش می دهد:سنسور را می توان با جدا کردن کابل M12 از هم جدا کرد و بدون دسترسی به کابل یا لمس نوار های پایانی در پنل کنترل، در آن پیچ زد..
طوق قفل گره دار M12 در صورت سخت شدن کامل درجه بندی مهر IP69K را حفظ می کند.
برای کاربردهای شستشو، اطمینان حاصل کنید که کانکتور کابل M12 هم دارای مهر مناسب IP69K برای رابط کامل برای حفظ سطح حفاظت است.
Q1: چه مواد تمیز کننده ای با پوشش فولاد ضد زنگ و مقاومت ضد مواد شوینده E2E-X7D1-M1G سازگار هستند؟
محفظه فولاد ضد زنگ و سطح سنجش PBT E2E-X7D1-M1G در برابر مواد شیمیایی قلیایی CIP (ذرات سودی کاستیک، هیپوکلوریت سدیم) ، پاک کننده های اسید فسفری،و ترکیبات آمونیوم چهارگانه که در تمیز کردن کارخانه های مواد غذایی و نوشیدنی استفاده می شوند.
برای اسیدهای تهاجمی (به عنوان مثال، اسید نیتریک در CIP لبنیات) یا حلال های تخصصی،بررسی سازگاری شیمیایی خاص مواد سطح حسگر با ترکیب و غلظت عامل تمیز کنندهنام مقاومت مواد شوینده پروتکل های تمیز کردن استاندارد درجه غذایی را پوشش می دهد اما همه حلال های صنعتی را شامل نمی شود.
س2: در فرکانس سوئیچینگ 500 هرتز، آیا E2E-X7D1-M1G برای برنامه های شمارش مناسب است؟
در 500 هرتز، سنسور 500 چرخه روشن / خاموش در ثانیه را حل می کند.در صورتی که اقلام جداگانه از سنسور با سرعت تا 100 در ثانیه یا کمتر عبور کنند، 500 هرتز حاشیه ایمنی تشخیص 5:1 را فراهم می کند.
برای خطوط پر کردن یا بسته بندی بسیار سریع که اقلام با سرعت چند صد در ثانیه عبور می کنند، زمان عبور اقلام را با دوره 500 هرتز بررسی کنید.برنامه هایی که نیاز به نرخ های تشخیص بالاتر دارند باید E2E-X3D1-N یا سایر انواع E2E با فرکانس بالاتر را در نظر بگیرند..
س3: چگونه باید کانکتور M12 در طول IP69K محافظت شود؟
اتصال M12 تنها زمانی که با یک کانکتور کابل M12 سازگار که همچنین محافظت IP69K را حمل می کند، کاملاً IP69K رتبه بندی می شود.یک کانکتور سنسور بدون همبستگی به عنوان مثال در طول تعمیرات کوتاه مدت باید با یک پلاگین خالی IP67 یا IP69K M12 محافظت شود تا از نفوذ مایع به پین های کانکتور جلوگیری شود..
همیشه اطمینان حاصل کنید که بدن کانکتور مجموعه کابل M12 به همان سطح IP به عنوان سنسور برای مجموعه کامل برای حفظ مشخصات مهر و موم رتبه بندی شده است.
سوال 4: طول رشته 38 میلی متر در این سنسور در مقایسه با سنسور M18 با طول استاندارد چه اهمیت دارد؟
سنسورهای استاندارد M18 E2E معمولاً طول رشته ای حدود 30 میلی متر دارند.
طول نخ 38 میلی متر در E2E-X7D1-M1G باعث تعامل عمیق تر از طریق دیوارهای نصب ضخیم تر مانند قاب ماشین فولاد ضد زنگ، بلوک های نصب بهداشتی،یا پانل های تجهیزات در پردازش مواد غذایی که اعضای ساختاری از فولاد ضد زنگ با دیواره ضخیم ساخته شده اند.
تعامل رشته بزرگتر باعث افزایش مقاومت کشاندن می شود، تماس سطح مهر و موم را از طریق ضخامت پانل بهبود می بخشد،و توزیع قدرت قفل مغز کلیمپ بیش از چرخش رشته برای نصب پایدارتر.
س5: آیا E2E-X7D1-M1G می تواند فلزات غیر آهنین مورد استفاده در تجهیزات فرآوری مواد غذایی را تشخیص دهد؟
فاصله سنجش 7 میلی متر برای صفحه آزمایش آهن استاندارد تعیین شده است. برای فولاد ضد زنگ آستنیتیک (درجات 304/316، رایج در تجهیزات غذایی) ، عامل تصحیح تقریباً 0.6 × 0.75 × است.با فاصله سنجش موثر حدود 4.۲.۵.۲۵ میلی متر هنوز هم در محدوده کاری مفید سنسور برای اکثر نصبات است.
آلومینیوم دارای یک عامل تصحیح تقریباً 0.3 × 0.4 × (فعال 2.1 × 2.8 میلی متر) است.
تیتانیوم رفتار مشابهی با آلومینیوم دارد برای هر هدف خاص غیر آهن در یک برنامه غذایی یا داروییقبل از انجام طراحی مکانیکی، فاصله واقعی سوئیچ با هدف در دستگاه مورد نظر را تأیید کنید..
