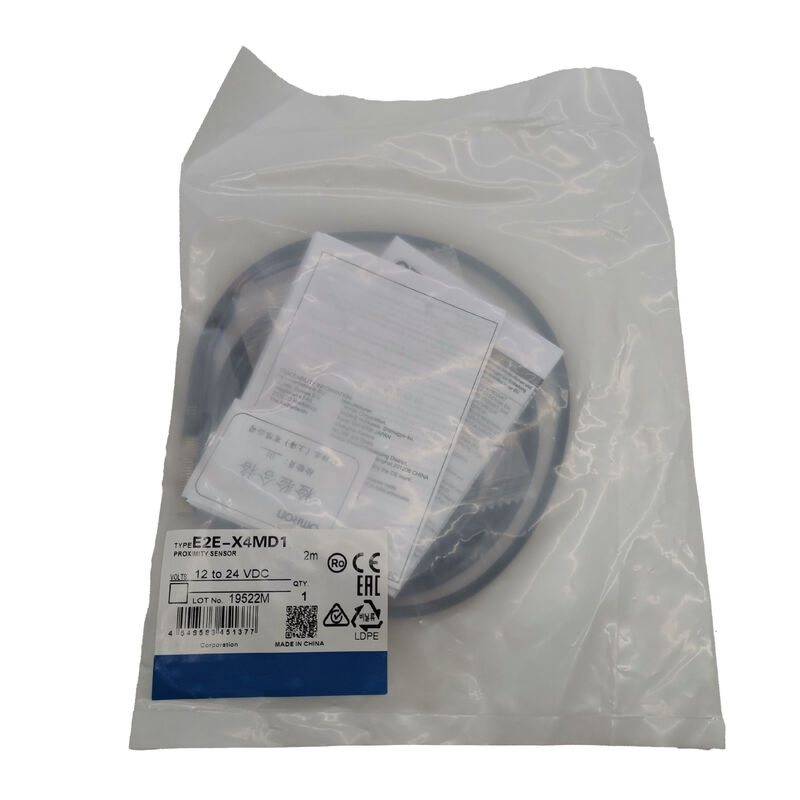

سوئیچ نزدیکی E2E-X4MD1 E2EX4MD1

Omron E2E-X4MD1 | سنسور مجاورت القایی — M8 بدون شیلد، 4 میلی‌متر NO، 2 سیم DC، 10–30 ولت DC، 1 کیلوهرتز، LED دوگانه، فولاد ضد زنگ، IP67، کابل 2 متری

مرور کلی

سنسور مجاورت القایی Omron E2E-X4MD1 یک سنسور مجاورت القایی M8 بدون شیلد است که فاصله سنجش 4 میلی‌متری با خروجی نرمال باز 2 سیم DC را ارائه می‌دهد.در ماتریس سنسورهای E2E Omron، نام "MD" نشان‌دهنده نوع M8 بدون شیلد (غیر هم‌سطح) با برد متوسط است — مدلی که در آن قابلیت سنجش بدنه M8 با حذف حلقه شیلد داخلی به حداکثر می‌رسد، میدان الکترومغناطیسی را به صورت جانبی و همچنین به جلو گسترش می‌دهد و به برد تشخیص 4 میلی‌متری از یک محفظه دست می‌یابد که در ساختار شیلد شده تنها 2 میلی‌متر را ارائه می‌دهد.مبادله این است که محدودیت نصب وجود دارد: بدون شیلد داخلی، میدان گسترش یافته جانبی سنسور در صورت هم‌سطح بودن صورت سنسور با یک براکت فلزی، توسط فلز اطراف جذب می‌شود.

نصب بدون شیلد نیاز به یک منطقه بدون فلز در اطراف صورت سنجش دارد — سنسور باید از سوراخ نصب خود بیرون زده باشد، به طوری که سطح فلزی اطراف در فاصله مشخصی پشت نوک فعال سنسور قرار گیرد.

این یک الزام نصب قابل مدیریت در اکثر کاربردها است؛ هنگامی که برد سنجش طولانی‌تر در بدنه جمع‌وجور M8 مهم‌تر از قابلیت نصب هم‌سطح در فلز باشد، E2E-X4MD1 انتخاب درستی است.

محفظه فولاد ضد زنگ (SUS303) و سطح سنجش PBT مقاوم در برابر روغن، E2E-X4MD1 را از سنسورهای مجاورت استاندارد که از محفظه‌های برنجی یا روی استفاده می‌کنند متمایز می‌کند — موادی که در برابر خنک‌کننده‌های قلیایی و مایعات برش کلردار موجود در محیط‌های ماشین ابزار آسیب‌پذیرتر هستند.

هم محفظه و هم سطح سنجش، دقت ابعادی و یکپارچگی شیمیایی خود را در معرض طولانی مدت مایعات حفظ می‌کنند.

مشخصات کلیدی

پارامتر

مقدار

حذف شیلد اجازه می‌دهد میدان در تمام جهات از سیم‌پیچ گسترش یابد و حجم سنجش بزرگتر و برد طولانی‌تری را با هزینه گسترش جانبی میدان تولید کند.

در اندازه بدنه M8، E2E شیلد شده به 2 میلی‌متر می‌رسد؛ E2E-X4MD1 بدون شیلد از همان قطر بدنه به 4 میلی‌متر می‌رسد.

این افزایش 2 میلی‌متری — بهبود 100 درصدی در فاصله سنجش — در کاربردهایی که مسیر نزدیک شدن هدف توسط هندسه ماشین محدود شده و نمی‌تواند به کمتر از 4 میلی‌متر از صورت سنسور نزدیک شود، یا جایی که هدف کوچکتر از صفحه تست استاندارد است و برد سنجش اضافی تا حدی مساحت هدف کاهش یافته را جبران می‌کند، قابل توجه است.

حداکثر فاصله افتراقی 15% (در مقابل 10% برای مدل‌های شیلد شده) نشان‌دهنده مشخصه سوئیچینگ ذاتاً نرم‌تر سنسورهای بدون شیلد است.

نقطه سوئیچینگ در یک منطقه کمی بزرگتر با نزدیک شدن و عقب‌نشینی هدف از جهات مختلف متغیر است — این برای تشخیص موقعیت در مسیرهای حرکتی کنترل شده مشکلی ایجاد نمی‌کند، اما برای الزامات تکرارپذیری موقعیت با دقت بالا قابل توجه است.

LED دوگانه + تاخیر خروجی تشخیصی

مانند سایر مدل‌های E2E با طراحی نشانگر دوگانه، E2E-X4MD1 هم دارای یک LED خروجی قرمز و هم یک LED محدوده تنظیم سبز است. LED قرمز هر رویداد تشخیص را فوراً تأیید می‌کند؛ LED سبز تأیید می‌کند که سنسور در محدوده تنظیم قابل اعتماد 0–3.2 میلی‌متری خود کار می‌کند و یک بررسی سلامت نصب مداوم در طول تولید ارائه می‌دهد.

تاخیر خروجی تشخیصی 0.3 تا 1 ثانیه یک ویژگی خاص این مدل است: در پیکربندی‌های خود تشخیصی، سنسور وضعیت عملیاتی خود را نظارت می‌کند و هنگام شناسایی یک وضعیت تشخیصی (مانند عملکرد نزدیک به حد برد سنجش یا یک ناهنجاری شناسایی شده) یک سیگنال خروجی تأخیری تولید می‌کند.

در کاربردهای استاندارد سنجش موقعیت، این تاخیر بخشی از عملکرد تشخیصی سنسور است تا خروجی سوئیچینگ اصلی — هنگام ادغام نظارت بر خروجی تشخیصی در سیستم کنترل، پیکربندی سیم‌کشی خاص را در برابر مستندات مدار خروجی سنسور تأیید کنید.

ولتاژ باقیمانده و سازگاری بار

ولتاژ باقیمانده حداکثر 3 ولت به مدار خروجی هنگام هدایت سنسور اعمال می‌شود — با کابل 2 متری در بار نامی. در یک سیستم تغذیه 24 ولت DC، 3 ولت باقیمانده به این معنی است که بار تقریباً 21 ولت را هنگام روشن بودن خروجی سنسور دریافت می‌کند. برای کارت‌های ورودی PLC استاندارد با حداقل ولتاژ روشن 11 ولت، این به خوبی در محدوده مشخصات است.

برای دستگاه‌های بار با ولتاژهای روشن حداقل بالاتر (برخی از سیم‌پیچ‌های رله قدیمی یا چراغ‌های پایلوت طراحی شده برای عملکرد کامل 24 ولت)، تأیید کنید که 21 ولت در ترمینال بار برای فعال کردن دستگاه به طور قابل اعتماد در تمام شرایط از جمله تحمل ولتاژ تغذیه پایین کافی است.

سوالات متداول

س1: "منطقه بدون فلز" مورد نیاز برای نصب بدون شیلد E2E-X4MD1 چیست؟

Omron منطقه نصب بدون فلز را در مستندات نصب سری E2E بر اساس قطر بدنه سنسور مشخص می‌کند. برای سنسورهای M8 بدون شیلد، سوراخ براکت فلزی باید پخ‌دار یا خزینه شده باشد تا هیچ ماده فلزی در حدود 1 برابر قطر بدنه سنسور (8 میلی‌متر) از محیط صورت سنجش وجود نداشته باشد.

نوک سنسور باید به اندازه مشخصی از سوراخ نصب بیرون زده باشد. این ابعاد در نمودارهای نصب Omron ارائه شده‌اند و بسته به اندازه بدنه و فاصله سنجش کمی متفاوت هستند — همیشه در برابر داده‌های کاتالوگ E2E برای مدل‌های M8 بدون شیلد تأیید کنید.

س2: شیء سنجش استاندارد آهن 20 × 20 × 1 میلی‌متر است — بزرگتر از هدف 12 × 12 میلی‌متری سنسور M12. چرا؟

ناحیه هدف بزرگتر استاندارد، میدان سنجش وسیع‌تر و کمتر متمرکز سنسور بدون شیلد را جبران می‌کند. سنسورهای القایی بدون شیلد میدان الکترومغناطیسی وسیع‌تری نسبت به انواع شیلد شده پرتاب می‌کنند و برای بازگشت شار کافی به گیرنده برای سوئیچینگ قابل اعتماد، به ناحیه هدف بزرگتری نیاز دارند.

صفحه تست 20 × 20 میلی‌متر تضمین می‌کند که مشخصه سنجش، پوشش میدان را در سراسر هندسه میدان بدون شیلد منعکس می‌کند. در کاربردهایی که هدف واقعی کوچکتر از 20 × 20 میلی‌متر است، فاصله سوئیچینگ واقعی را با هدف واقعی اندازه‌گیری کنید — برد مؤثر ممکن است بسته به ناحیه هدف کوتاه‌تر باشد.

س3: آیا E2E-X4MD1 می‌تواند فلزات غیر آهنی مانند آلومینیوم یا مس را تشخیص دهد؟

بله، اما در فواصل سنجش مؤثر کوتاه‌تر. فلزات غیر آهنی دارای ضرایب تصحیح نسبت به آهن هستند: آلومینیوم تقریباً 0.3–0.4 برابر، برنج تقریباً 0.4–0.5 برابر، مس تقریباً 0.3 برابر. در فاصله سنجش 4 میلی‌متری آهن، اهداف آلومینیومی برد مؤثری در حدود 1.2–1.6 میلی‌متر تولید می‌کنند — هنوز قابل تشخیص هستند اما نیاز به شکاف نصب بسیار نزدیک‌تری دارند. همیشه با آلیاژ فلزی خاص، ضخامت و ابعاد هدف تأیید کنید، زیرا ترکیب آلیاژ به طور قابل توجهی بر ضریب تصحیح تأثیر می‌گذارد.

س4: دمای عملیاتی برای سنسور 25- تا 70+ درجه سانتی‌گراد و برای ذخیره‌سازی 40- تا 85+ درجه سانتی‌گراد است. آیا پس از ذخیره‌سازی در سرما، دوره راه‌اندازی مجدد وجود دارد؟

هیچ رویه راه‌اندازی مجدد خاصی لازم نیست، اما پس از ذخیره‌سازی در دماهای بسیار پایین (زیر 25- درجه سانتی‌گراد) باید به سنسور اجازه داد تا قبل از استفاده به دمای عملیاتی برسد. روشن کردن یک سنسور القایی زمانی که اجزای داخلی آن زیر حداقل دمای عملیاتی درجه‌بندی شده باشد، خطر تشکیل میعان در داخل محفظه را در صورت وجود رطوبت محیطی افزایش می‌دهد و اجزای الکترونیکی ممکن است تا زمانی که در محدوده دمای عملیاتی قرار نگیرند، مطابق با مشخصات عمل نکنند.

روش صنعتی استاندارد این است که سنسورهای ذخیره شده در سرما را قبل از نصب در یک محیط تمیز و خشک به دمای عملیاتی برسانند.

س5: تفاوت بین انواع E2E-X4MD1 و E2E-X4MD2 چیست؟

پسوند D1 نشان‌دهنده خروجی نرمال باز (NO) است — خروجی هنگام تشخیص هدف هدایت می‌کند.

پسوند D2 نوع نرمال بسته (NC) است — خروجی هنگام عدم وجود هدف هدایت می‌کند و هنگام تشخیص هدف باز می‌شود. تمام مشخصات دیگر (فاصله سنجش، محفظه، فرکانس، تغذیه، کابل) یکسان هستند.

D1 را برای مدارهای تشخیص حضور استاندارد که در آن تشخیص هدف بار را فعال می‌کند انتخاب کنید؛ D2 را برای مدارهای ایمن در برابر خطا یا کاربردهای منطق معکوس که در آن خروجی حالت بیکار مورد نیاز است، انتخاب کنید.
