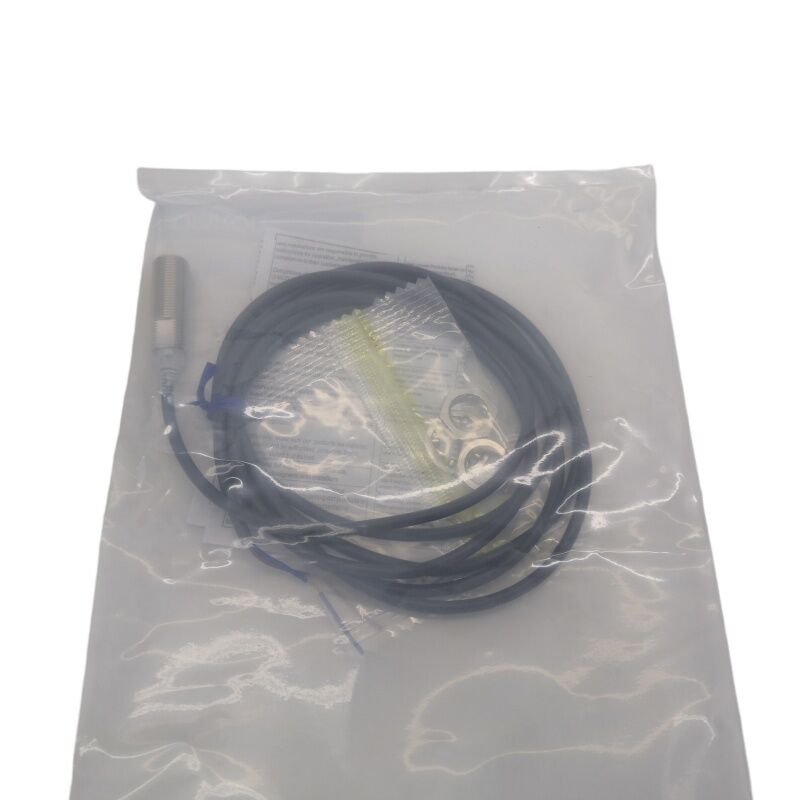

سوئیچ نزدیکی جدید E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N. ♪ سنسور نزديک بودن محرک ♪ M12 محافظ شده، 3mm NO، DC 2-Wire، 1030VDC، 1kHz، LED دوگانه، IP67 ضد روغن، کابل 2 متری

مرور کلی

درOmron E2E-X3D1-Nیک سنسور نزدیکی محرک محافظ M12 با فاصله سنجش 3mm و خروجی DC 2-wire به طور معمول باز است، که با یک کابل PVC مقاوم به روغن 2 متر از قبل سیم کشی شده است.

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

در سری E2E Omron، X3D1-N در اندازه بدن M12 یک زمین متوسط عملی را اشغال می کند.رشته M12 و فاصله سنجش 3 میلی متر نشان دهنده گسترده ترین ترکیب اندازه به محدوده در کاربردهای عمومی ماشین آلات صنعتی و اتوماسیون است.

مرحله ای از M8 (2mm sensing) به M12 (3mm sensing) اضافه می شود یک میلی متر تشخیص تشخیص کاهش حساسیت به عدم تراز شدن نصب، تغییر سطح هدف،و گسترش حرارتی ساختاری که می تواند فاصله سنجش واقعی را از مقدار تنظیم شده در طول تولید تغییر دهد.

کابل 2 متری که از قبل سیم کشی شده است مناسب پیکربندی دستگاه است که در آن سنسور در فاصله چند متری از پنل کنترل یا جعبه ترمینال قرار دارد.

هیچ جدول تعیین پین کانکتور مورد نیاز نیست، هیچ کانکتور زمینه ای برای منبع یا مونتاژ نیست - سنسور با پایان های سیم خود را خالی و آماده برای اتصال ترمینال می رسد.

برای دستگاه های ارتعاش بالا یا کاربردهایی که نیاز به تعویض سنسور بدون جدا کردن کابل های ثابت دارند،نوع کانکتور M1G همان مشخصات الکتریکی را با یک رابط M12 قابل قطع میدان ارائه می دهد.

مشخصات کلیدی

شاخص های LED دوگانه ️ راه اندازی ساخته شده در خانه

E2E-X3D1-N دارای دو شاخص LED است که عملکردهای جداگانه و مکمل را انجام می دهند. LED قرمز حالت خروجی را منعکس می کنددر صورت باز شدن خاموش شده است .

LED سبز نشان می دهد که آیا هدف در محدوده تنظیم 0 ∼ 2.4mm قرار دارد، نشان می دهد که سنسور در منطقه تشخیص قابل اعتماد خود کار می کند نه در حاشیه توانایی سنجش خود.

در طول نصب، ال ای دی سبز ابزار اصلی راه اندازی است.یک LED سبز ثابت تایید می کند که شکاف فعلی در فاصله تنظیم قابل اعتماد است.

اگر چراغ سبز روشن نشود یا در حالی که هدف در مسیر حرکت می کند، مهره بیش از فاصله تنظیم است و موقعیت نصب نیاز به تنظیم دارد.

این امر تنظیم شکاف آزمایشی و خطا را از بین می برد و زمان بین اولین قدرت و عملیات قابل اعتماد تایید شده را به یک بررسی بصری کاهش می دهد.

DC 2-Wire NO ️ سادگی با محدودیت های مشخص

مدار دو سیم DC سنسور را در سری با بار بین منبع مثبت و مشترک قرار می دهد. هنگامی که هیچ هدف وجود ندارد، خروجی با نشت 0.8 mA باز است.

وقتي که يه هدف وارد فيلد 3 ميلي متري ميشه، خروجي در حالي است و جريان در حالي از طريق بار عبور ميکنه.

دو هدایت کننده مثبت و بار حمل هر دو منبع و عملکرد سیگنال، از بین بردن سیم تغذیه اختصاصی از طرح های سنسور 3 سیم.

محدودیت های عملی حداقل هستند: جریان بار باید حداقل 3 mA برای سوئیچ قابل اعتماد باشد (که توسط تمام ورودی های دیجیتال استاندارد PLC برآورده می شود) و 0.نشت در حالت خاموش 8 mA نباید به آستانه ON ورودی برسد (تغییر ورودی PLC استاندارد 24V در 5 mA یا بیشتر)، ترک نشت 0.8 mA به خوبی روشن).

برای هر بار با ویژگی های غیرمعمول جریان، قبل از نصب هر دو پارامتر را بررسی کنید.

مهار کننده افزایش و محافظت از مدار کوتاه سنسور، خطاهای نصب و عارضه های بار محرک را جذب می کند که در غیر این صورت به مرحله خروجی آسیب می رساند.

نصب فلش محافظ ️ انعطاف پذیری در زمینه

محافظ داخلی میدان سنجش الکترومغناطیسی را به صورت محوری متمرکز می کند و مانع از جذب میدان جانبی می شود که توسط فلز اطراف در یک نصب فلزی است.

E2E-X3D1-N رشته ها را به سوراخ های M12 × 1mm، نصب می کند یا در فلز قرار می گیرد و با مغز قفل استاندارد M12 محفوظ می شود.

برای نصباتی که نیاز به عقب نشینی سطح سنسور از سطح فلزی دارند، محدوده فاصله تنظیم (0 ≈ 2.4mm) فراهم می کند حاشیه تنظیم بدون تغییر پیکربندی نصب مکانیکی.

سوالات عمومی

سوال1: رابط اتصال E2E-X3D1-N چیست؟ چگونه کابل به یک پنل کنترل متصل می شود؟

E2E-X3D1-N با 2 متر کابل PVC مقاوم در برابر روغن که با سر سیم های برهنه به پایان می رسد ، ارائه می شود.سیم قهوه ای (تزویج مثبت ️ اتصال به +24V DC) و سیم آبی (حمل / خروجی ️ اتصال به صورت سری با بار به منبع مشترک).

پیچ های پایانی در پنل کنترل یا جعبه اتصال ماشین به طور مستقیم انتهای برهنه را دریافت می کنند. هیچ آداپتور یا ابزار اتصال به غیر از یک پیچ درخشنده مورد نیاز نیست.

س2: فرکانس پاسخ 1kHz چگونه بر انتخاب این سنسور برای برنامه های شمارش تأثیر می گذارد؟

در 1kHz، سنسور 1000 چرخه کامل تشخیص ON / OFF در ثانیه را تکمیل می کند.هر هدف باید حداقل برای یک چرخه کامل در داخل میدان سنجش باقی بماند، به این معنی که اهداف کوچک بسیار سریع ممکن است از بین بروند..

یک محدودیت عملی: اهداف که با سرعت 1 متر در ثانیه از یک منطقه سنجش 3 میلی متری عبور می کنند، تقریباً 3 میلی متر طول می کشد و 4.5 چرخه سوئیچ را با سرعت 1 کیلو هرتز پوشش می دهد.کمتر از یک چرخه.

برای برنامه هایی که دارای آرایه های هدف سریع حرکت می کنند، زمان عبور انتظار شده را در مقایسه با دوره 1kHz محاسبه کنید تا شمارش قابل اعتماد را تأیید کنید.

سوال 3: شیء سنجش استاندارد آهن 12 × 12 × 1 میلی متر است. چه کاهش ای برای اهداف آلومینیومی اعمال می شود؟

آلومینیوم دارای یک عامل تصحیح حدود 0.3 ≈ 0.4 × برای سنسورهای محافظ E2E M12 است. برای E2E-X3D1-N با درجه آهن 3 میلی متر،هدفهای آلومینیومی با اندازه یکسان فاصله سوئیچ موثر را تقریباً 0 می کنند..9 ∙ 1.2 میلی متر

هدف های آلومینیوم کوچکتر بیشتر کاهش می یابد.اندازه گیری نقطه سوئیچ واقعی با بخش خاص و تأیید آن در برابر شکاف نصب قبل از تثبیت موقعیت سنسور.

سوال 4: آیا می توان E2E-X3D1-N را بدون تغییر سیم کشی PLC با نوع کنتاکتور M1G جایگزین کرد؟

مشخصات سنجش، مدار خروجی و ولتاژ تغذیه بین E2E-X3D1-N (کابل) و E2E-X3D1-M1G (کانکتور M12) یکسان است.

جایگزینی با نوع کانکتور نیاز به تهیه یک مجموعه کابل زمینه ای سازگار M12 و هدایت آن به ترمینال پنل کنترل دارد. سیم کشی نوار پایانه PLC می تواند بدون تغییر باقی بماند.با فقط کابل میدان اضافه شده بین ترمینال و کانکتور سنسور.

ترتیب پین کنتاکتور (قهوه ای = پین 1 = +V، آبی = پین 4 = 0V) باید با سیم کشی مجموعه کابل مطابقت داشته باشد.

س5: آیا E2E-X3D1-N نیاز به تنظیم بعد از نصب دارد؟

هیچ تعدیلی لازم نیست. سنسور برای فاصله سنجش نامی 3 میلی متری کالیبراسیون شده است.

پس از نصب در یک شکاف در محدوده تنظیم 0 ∼ 2.4mm و اتصال سیم کشی،بررسی عملکرد با تایید روشن شدن دی ای دی قرمز در زمانی که هدف در محدوده قرار دارد و دی ای دی سبز ثابت است (که نشان می دهد فاصله در فاصله تنظیم قابل اعتماد است).

اگر ال ای دی سبز خاموش یا ناپایدار باشد، فاصله را کاهش دهید تا به طور مداوم روشن شود.
