| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |
| شماره مدل | E2E-X3D1 |

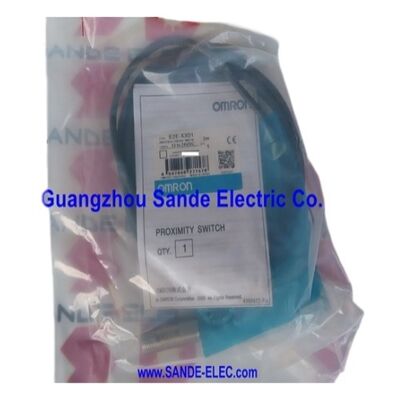

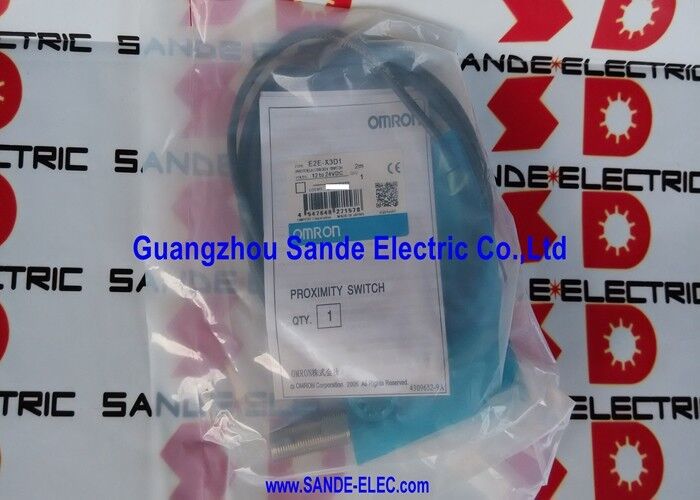

درOmron E2E-X3D1یک سنسور نزدیکی است که دارای یک فاصله سنجش 3 میلی متر و خروجی DC 2 سیم به طور معمول باز است. افزایش از بدن M8 به M12 دو مزیت دارد:رشته بزرگتر نصب مکانیکی امن تری را در محیط های ماشین آلات ارتعاش بالا فراهم می کند, and the larger sensing face area generates a stronger electromagnetic field — which is why the E2E-X3D1 achieves 3mm sensing from a shielded M12 body when an M8 shielded sensor of the same type reaches only 2mm.
فاصله سنجش 3 میلی متر و محدوده تنظیم 0 ∼ 2.4 میلی متر به نصب کننده فاصله کاری بیشتری بین سطح سنسور و هدف نسبت به سنسورهای کوچکتر M8 می دهد.
این تحمل اضافی در طول نزدیک شدن به هدف، فرسایش مکانیکی در مکانیسم عامل،و گسترش حرارتی از اجزای ساختاری که سنسور و هدف را نگه می دارد همه آنها شکاف موثر را در طول چرخه عملیاتی ماشین تغییر می دهند.
در حالی که یک سنسور M8 تنظیم شده در 1.5 میلی متر ممکن است به حد عملیاتی خود نزدیک شود زیرا دستگاه گرم می شود و سازه ها گسترش می یابند، E2E-X3D1 تنظیم شده در 2 میلی متر به راحتی در حدود 2 می کند.محدوده تنظیم 4mm در سراسر محدوده حرارتی.
در انواع مختلف اتصال موجود است. کابل PVC ضد روغن 2 متر یا 5 متر (E2E-X3D1-N) ، کانکتور M12 (E2E-X3D1-M1) ،یا M12 IEC-arrangement connector (E2E-X3D1-M1G) ️ E2E-X3D1 متناسب با استاندارد سیم کشی ماشین بدون سخت افزار آداپتور است.
| پارامتر | ارزش |
|---|---|
| حس کردن فاصله | 3 میلی متر (±10٪) |
| تنظیم فاصله | ۰٫۲٫۴ میلی متر |
| مسکن | M12 × 1mm، محافظ |
| تولید | 2-سیم DC، NO، با قطب |
| ولتاژ تغذیه | برق 12 و 24 ولت DC |
| محدوده عملیاتی | 10V30V DC |
| ظرفیت تغییر | 3 ‰ 100 mA |
| جریان نشت | 0.8 mA حداکثر |
| فرکانس پاسخ | 1kHz |
| هدف استاندارد | آهن 12 × 12 × 1 میلی متر |
| رتبه بندی IP | IP67 + ضد روغن |
| مواد مسکن | مس نیکل شده |
| شاخص ها | LED قرمز (خروجی) + LED سبز (مجموعه تنظیم) |
| استانداردها | EN60947-1، EN60947-5-2، CE |
E2E-X3D1 دارای دو شاخص LED است که عملکردهای مختلف کمیسیون و عملیاتی را انجام می دهند، که یک گام از طرح های تک LED موجود در سنسورهای کوچکتر M8 است.
درلامپ قرمزحالت خروجی را منعکس می کند: هنگامی که خروجی هدایت می شود روشن می شود (هدف تشخیص داده شده، مدار فعال) و هنگامی که خروجی باز است خاموش می شود (بدون هدف). the red LED provides continuous visual confirmation of each detection event — particularly useful for verifying that a conveyor is counting parts correctly or that a cylinder is reaching its end position on every cycle.
درال ای دی سبزنشانگر محدوده تنظیمات است: هنگامی که هدف در محدوده تنظیمات 0 ∼2.4 میلی متر ∼ منطقه ای که تشخیص قابل اعتماد و پایدار است، روشن می شود. در طول نصب،با دستگاه تنظیم شده و هدف در موقعیت مورد نظر آن، چراغ LED سبز باید به طور مداوم روشن شود.
اگر LED سبز در حالی که هدف در موقعیت مورد نظر قرار دارد، فلک می کند یا روشن نمی شود، سنسور در نزدیکی یا خارج از محدوده تنظیم قابل اعتماد خود کار می کند و فاصله نیاز به تنظیم دارد.این شاخص نیاز به یک مولتی متر یا صفحه تشخیصی جداگانه در طول تنظیم اولیه را از بین می برد..
استاندارد رشته M12 فرمت مکانیکی غالب برای سنسورهای نزدیکی صنعتی در طراحی ماشین آلات اروپایی و جهانی است.
قطعه قطعی رشته بزرگتر (قطر 12 میلی متر در مقایسه با 8 میلی متر برای M8) ظرفیت چرخش بزرگتر را در مغز قفل فراهم می کند و خطر چرخش سنسور تحت ارتعاش را کاهش می دهد.
در کاربردهای روی جداول ماشین های چرخان، پریس های چرخه بالا یا تجهیزات تحت ارتعاش مکانیکی مداوم،رشته M12 موقعیت سنسور را بسیار قابل اطمینان تر از M8 در طول دوره های خدمات طولانی نگه می دارد.
مس نیکل شده ماده استاندارد برای سنسورهای M12 E2E است.
پوشش نیکل مقاومت در برابر خوردگی در برابر مایعات خنک کننده برش و روغن های موجود در محیط ماشین آلات را فراهم می کند،در حالی که برنج زیربنای فراهم می کند ماشینکاری خوب و دقت ابعاد برای رشته دقیق.
برای کاربردهایی که نیاز به حداکثر مقاومت در برابر خوردگی دارند ️ محیط های خنک کننده یا شستشوی بسیار تهاجمی ️ انواع خانه های فولاد ضد زنگ از سری E2E M12 در دسترس هستند.
سه میلی متر از فاصله حس در یک بدن محافظ M12 مشخصات است که پوشش می دهد بزرگترین سهم از تشخیص موقعیت عمومی ابزار ماشین: پایان سفر در سیلندر های پنوماتیک،تایید بخشی در لامپ ها، شناسایی محل پالت در سیستم های حمل و نقل و نظارت بر محافظ ایمنی.
The wider sensing range of M12 sensors (relative to M8) also makes them appropriate for detecting targets with surface variation — cast or formed parts where the presented surface is not perfectly flat or consistent، که نیاز به یک محدوده سنجش دارد که تشخیص قابل اعتماد را در سراسر تغییرات سطح حفظ می کند.
انواع اتصال اجازه می دهد که مشخصات سنجش E2E-X3D1 مشابه با استاندارد سیم کشی دستگاه نصب شود:مسیرهای متغیر N 2M که از قبل سیم کشی شده اند به طور مستقیم به یک نوار پایانی بدون هیچ اتصالگاهی؛ انواع کانکتور M1 و M1G با مجموعه کابل های M12 Omron ترکیب می شوند، که اجازه می دهد سنسور بدون اختلال در سیم کشی دستگاه جایگزین شود.
سوال1: تفاوت بین E2E-X3D1 (M12) و E2E-X2D1 (M8) در یک کاربرد عملی چیست؟
هر دو سنسور NO 2 سیم DC با ویژگی های مدار مشابه هستند. تفاوت های اصلی اندازه فیزیکی (M12 در مقابل M8) ، فاصله سنجش (3mm در مقابل 2mm) ، فرکانس پاسخ (1kHz در مقابل 1.5kHz) ،و اندازه هدف استاندارد (12×12mm در مقابل 8×8mm).
انتخاب M8 برای فضاهای نصب تنگ یا جایی که تنها یک هدف کوچک تشخیص داده می شود. انتخاب M12 برای فاصله سنجش بیشتر، ثبات نصب بهتر در مکان های مستعد لرزش،یا هنگام تشخیص ویژگی های بزرگتر هدف.
بدن M12 همچنین دارای یک شاخص LED دوگانه است که در نسخه M8 موجود نیست.
سوال2: فاصله تنظیم 0 ¢2.4mm در یک سنسور 3mm نامگذاری شده ¢ چرا محدوده تنظیم کمتر از فاصله سنجش اسمی است؟
Omron فاصله سنجش نامی را در 3 میلی متر به عنوان فاصله ای که سنسور به طور قابل اعتماد هدف آزمایش استاندارد را در شرایط آزمایشگاهی تعریف شده تشخیص می دهد، ارزیابی می کند.
محدوده تنظیم (0 ∼2.4mm، تقریباً 80٪ از اسمی) منطقه کاری عملی است که متغیرهای دنیای واقعی را در بر می گیرد: تحمل تولید (± 10٪ از Sn) ،اثرات دمایی (±10% بیش از -25°C تا +70°C)، تغییر ولتاژ (± 1٪ در محدوده ولتاژ نامی) و تغییر سطح هدف.
تنظیم در محدوده 0 ∼ 2.4mm، حاشیه ای را در برابر همه این متغیرها به طور همزمان فراهم می کند و انتقال قابل اعتماد را در کل محدوده شرایط عملیاتی تضمین می کند.
سوال 3: هدف استاندارد آهن 12 × 12 × 1 میلی متر است اگر مواد هدف واقعی فولاد ضد زنگ باشد چه؟
فولاد ضد زنگ (درجات آستنیتیک غیر مغناطیسی مانند 304 یا 316) دارای یک عامل تصحیح حدود 0.6 ¢ 0.75 × برای سنسورهای محافظت شده E2E است. برای E2E-X3D1 ،این به یک فاصله سنجش موثر تقریباً 1 متر ترجمه می شود..8 ٫2.25mm برای هدف ضد زنگ 316 با اندازه مشابه صفحه تست آهن استاندارد
فاصله نصب را در محدوده موثر محاسبه شده برای فولاد ضد زنگ تنظیم کنید و قبل از اتمام نصب مکانیکی نقطه سوئیچ واقعی را بررسی کنید.
مقناطیسی استنلیس درجه (مانند 430) رفتار نزدیک به آهن و ممکن است فاصله نزدیک به رتبه نامی تولید.
سوال 4: آیا می توان چندین سنسور E2E-X3D1 را در کنار هم نصب کرد بدون اینکه با یکدیگر تداخل داشته باشند؟
تداخل متقابل بین سنسورهای محرمانه ممکن است زمانی باشد که دو سنسور با هم روبرو شده و زمینه های سنجش آنها همپوشانی داشته باشند.یا وقتی که در فاصله بسیار نزدیک کنار هم نصب شده باشند..
Omron حداقل فاصله های رو به رو و کنار هم را برای سری E2E M12 مشخص می کند تا از تداخل متقابل جلوگیری شود.
برای مدل های فرکانس استاندارد در فاصله کنار هم، حداقل فاصله معمولا در محدوده 30×40mm بین سطوح سنسور است.
برای کاربردهایی که نیاز به فاصله نزدیک تر دارند، انواع فرکانس های مختلف (سری E2E-X3D15) اجازه می دهد سنسورهای مجاور در فرکانس های نوسان مختلف کار کنند.امکان نصب خیلی نزدیکتر.
Q5: E2E-X3D1 بدون یک پسوند کابل خاص ذکر شده است چه گزینه های اتصال در دسترس هستند؟
E2E-X3D1 مشخصات هسته حسگر را نشان می دهد (3mm ، محافظ ، M12 ، DC 2-wire ، NO). گزینه های اتصال عبارتند از: E2E-X3D1-N 2M یا 5M (کابل PVC ضد روغن پیش سیم ، سیم های آخر برهنه ،2 تا 5 متر); E2E-X3D1-M1 (M12 کانکتور پیش سیم کشی، ترتیب استاندارد پین); E2E-X3D1-M1G (M12 کانکتور، ترتیب IEC پین).
تمام انواع عملکردهای سنجش یکسان را ارائه می دهند. تنها تفاوت نوع اتصال است.انتخاب بر اساس زیرساخت کابل M12 موجود دستگاه یا اینکه آیا نصب سیم مستقیم بدون کانکتورهای زمینه ترجیح داده می شود.
