| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |

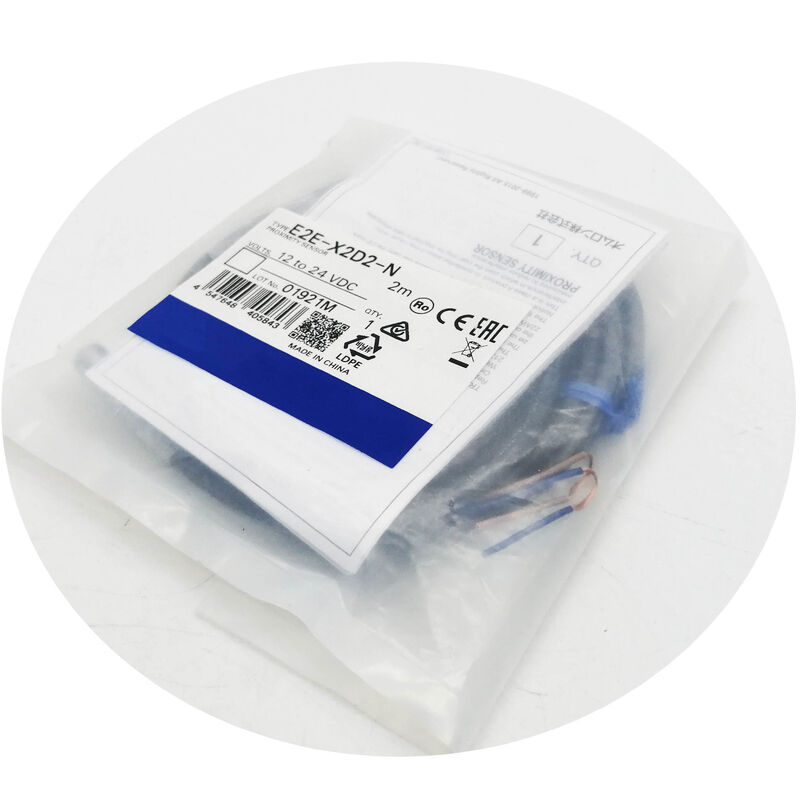

| شماره مدل | E2E-X2D2-N |
درOmron E2E-X2D2-Nنوع بسته ای از سنسور دو سیم 2 میلی متری DC E2E M8 است که از نظر فیزیکی دوقلوی E2E-X2D1-N در همه جنبه ها به جز منطق حالت خروجی است.
در حالی که نوع D1 مدار خود را زمانی باز می کند که هیچ هدفی وجود ندارد و هنگامی که یک هدف تشخیص داده می شود، آن را می بندد، D2 زمانی که بیکار است انجام می دهد و هنگامی که هدف نزدیک می شود باز می شود.
این معکوس کردن NC به جای NO هیچ تغییری در ساخت فیزیکی سنسور، فاصله سنجش، مواد محفظه یا اثر نصب نمی کند.اما اساساً تغییر می کند که چگونه سنسور در یک مدار کنترل ادغام می شود..
حسگرهای NC دارای یک ویژگی ایمنی ذاتی هستند که حسگرهای NO ندارند. در یک مدار بسته به طور معمول، یک شکست حسگراز دست دادن قدرت . مدار باز ميشه
برای قفل های ایمنی و نظارت بر محافظ ماشین، این رفتار مطلوب است: هر وضعیت نقص باعث می شود ماشین یک مدار باز را ببیند.که منطق کنترل آن را به عنوان یک حالت باز یا غیر ایمن در نظر می گیرد و با متوقف کردن ماشین پاسخ می دهد..
در مقابل، یک مدار به طور معمول باز، در حالت مخالف شکست می خورد - یک مدار باز که دستگاه ممکن است آن را به عنوان "هیچ هدف موجود، امن برای ادامه" تفسیر کند.
در عمل ماشین آلات، E2E-X2D2-N مناسب است هر زمان که عدم وجود یک هدف باید یک سیگنال خروجی فعال (طاقت) تولید کند: تایید با محافظ بسته، تشخیص بدون فلش،بررسی درب کاملاً باز شده، و تایید کار کنویر تراشه ای که در آن خروجی که انرژی می گیرد حالت عادی است و خروجی که انرژی ندارد، یک ناهنجاری را نشان می دهد.
| پارامتر | ارزش |
|---|---|
| حس کردن فاصله | 2 میلی متر (±10٪) |
| تنظیم فاصله | ۰٫۱٫۶ میلی متر |
| مسکن | M8 × 1mm، محافظ، فولاد ضد زنگ SUS303 |
| تولید | DC 2 سیم، NC، با قطب |
| ولتاژ تغذیه | برق 12 و 24 ولت DC |
| محدوده عملیاتی | 10V30V DC |
| ظرفیت تغییر | 3 ‰ 100 mA |
| جریان نشت | 0.8 mA حداکثر |
| فرکانس پاسخ | 1.5 کلو هرتز |
| کابل | PVC مقاوم به روغن 2m |
| رتبه بندی IP | IP67 + ضد روغن |
| مواد مسکن | SUS303 فولاد ضد زنگ |
| استانداردها | EN60947-1، EN60947-5-2، CE |
انتخاب بین NC و NO یک تصمیم طراحی کنترل قبل از تصمیم گیری انتخاب سنسور است. سوال این است که: کدام حالت فیزیکی باید خروجی فعال (طاقت دار) تولید کند؟
اگر پاسخ "هدف حاضر = خروجی ON" باشد تایید موقعیت استاندارد، تأیید بخشی، تشخیص پایان ضربه استفاده از نوع NO (E2E-X2D1-N). مدار به طور معمول باز است.شناسایی هدف آن را می بندد و بار را انرژی می دهد.
اگر پاسخ "هدف غایب = خروجی ON" باشد، نظارت بر درب بسته، تأیید حضور نگهبان، قفل امن برای کار، استفاده از نوع NC (E2E-X2D2-N). مدار به طور معمول هدایت می شود.شناسایی هدف بازش می کنه و بار رو از انرژی خارج میکنه، که برنامه PLC به عنوان تغییر حالت تفسیر می کند.
در پیکربندی NC، سنسور کار تشخیص خود را در جهت معکوس انجام می دهد: هنگامی که محافظ یا درب در حالت امن (بسته / حاضر) است، هدف (در درب / محافظ نصب شده) در میدان سنجش است,خروجی E2E-X2D2-N باز است و ورودی PLC OFF خوانده می شود.
این به نظر می رسد برخلاف بدیهی است اما رویکرد مدار ایمنی استاندارد است برنامه PLC با انتظار خاموش شدن ورودی ایمنی را تأیید می کند ،و هر شرایطی که مدار را باز می کند (از جمله خطای کابل) همان OFF را می خواند.
محفظه فولاد ضد زنگ SUS303 از E2E-X2D2-N در برابر حمله شیمیایی ترکیبی از مایعات خنک کننده برش آب قلیایی (که بر مس را حمله می کنند) ، روغن های برش تمیز،آلودگی مایعات هیدرولیکی، و مواد تمیز کننده مورد استفاده در تعمیرات ماشین آلات.
محفظه های مس که دارای نیکل هستند در معرض قرار گرفتن کوتاه مدت به خوبی تحمل می کنند اما می توانند در غوطه ور شدن طولانی مدت در مایعات خنک کننده ، به ویژه با مایعات خنک کننده قلیایی با غلظت بالا ، خوردگی ایجاد کنند.
فولاد ضد زنگ این حالت شکست را از بین می برد، که در نصب سنسورها که انتظار می رود سالها بدون تعویض به طور مداوم کار کنند، مهم است.
The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.
PBT ثبات ابعادی و سطح صاف خود را در روغن ها و مایعات خنک کننده حفظ می کند که باعث تورم یا تخریب پلاستیک های نرم می شود.حفظ هندسه ی چهره ی حسگر که دقت فاصله ی هوا را در طول عمر حسگر تعیین می کند.
Q1: در پیکربندی NC، ورودی PLC چه چیزی را می خواند وقتی E2E-X2D2-N نصب و تغذیه می شود اما هیچ هدف در محدوده نیست؟
هنگامی که بدون هدف در میدان سنجش تغذیه می شود، ترانزیستور خروجی E2E-X2D2-N جریان جریان را از طریق بار ( ورودی PLC) هدایت می کند و ورودی ON (منطق 1 ، فرض بر منطق مثبت) را می خواند.
هنگامی که یک هدف وارد میدان سنجش 2 میلی متر می شود، خروجی باز می شود، جریان به سطح خروجی 0.8 mA کاهش می یابد و ورودی PLC OFF (منطق 0) را می خواند. این رفتار خروجی NC است: در حالت بیکار انجام می شود،در هنگام تشخیص باز می شود.
سوال2: E2E-X2D2-N دارای خروجی NC است آیا مهم است که کدام سیم مثبت و کدام سیم منفی در نصب است؟
بله، مهم است. مدار دو سیم DC قطبی شده است. سنسور قطعات مثبت و منفی را با وجود داشتن فقط دو سیم تعریف کرده است.
برعکس کردن اتصالات مانع از عملکرد عادی می شود. کد رنگ سیم استاندارد Omron برای سنسورهای DC 2-wire این است: سیم قهوه ای = منبع مثبت (تواصل با +24V DC) ،سیم آبی = بار / خروجی (به صورت سری با بار به منبع مشترک متصل می شود).
محافظت از سرکوب کننده افزایش باعث جلوگیری از آسیب دائمی از معکوس قطبی کوتاه می شود، اما سیم کشی صحیح برای کار مورد نیاز است.
س3: آیا E2E-X2D2-N می تواند از طریق یک پوشش فلزی غیر آهنین نازک برای تشخیص یک هدف آهنین در پشت آن حس کند؟
میدان سنجش E2E-X2D2-N مواد غیر فلزی (پلاستیک، شیشه، رنگ) را با حداقل اثر نفوذ می کند.
ورق های فلزی غیر آهن بین سنسور و هدف پیچیده تر هستند: thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.
سپر هاي فلزي غير آهني ضخيمتر مي توانند اين رشته را جذب کنند.
آزمایش با مواد خاص در نصب واقعی تنها راه قابل اعتماد برای تأیید توانایی تشخیص از طریق یک لایه غیر آهن واسط است.
سوال 4: در فرکانس 1.5kHz، سریع ترین حرکت هدف که E2E-X2D2-N می تواند به طور قابل اعتماد ردیابی کند چیست؟
در فرکانس سوئیچینگ 1.5kHz، هر چرخه ON-OFF-ON 0.67ms طول می کشد. برای ردیابی قابل اعتماد، یک هدف باید حداقل یک چرخه کامل در میدان سنجش باقی بماند.
یک هدف 2 میلی متری که با سرعت 3 متری در ثانیه عبور می کند، منطقه حسگر را در حدود 0.67ms در حد ردیابی حسگر عبور می کند.
برای تشخیص قابل اعتماد، هدف باید بزرگتر از 2 میلی متر باشد یا با سرعت کمتر از 3 متر در ثانیه حرکت کند.
برای شمارش برنامه های کاربردی با اهداف سریع، زمان ترانزیت هدف باید با توجه به این محدودیت فرکانس با حاشیه ایمنی محاسبه شود.
س5: آیا پس از نصب E2E-X2D2-N تنظیم یا کالیبراسیون لازم است؟
هیچ کالیبراسیون مورد نیاز نیست. E2E-X2D2-N برای فاصله سنجش 2 میلی متری خود کالیبراسیون شده است.
نصب شامل خروجی حسگر به یک سوراخ M8 در شکاف حسگر صحیح (در فاصله تنظیم 0 ′′ 1.6mm) ، ایمن سازی با مغز قفل، اتصال دو سیم،و بررسی عملکرد صحیح با تایید تغییرات حالت خروجی هنگامی که یک هدف آهن وارد میدان سنجش می شود و خارج می شود.
شاخص LED وضعیت خروجی را در بدن سنسور تأیید می کند. هیچ پتانسیومتر، دکمه آموزش یا پارامتر نرم افزاری برای عملکرد استاندارد مورد نیاز نیست.
