| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |
| شماره مدل | E2E-X2D1-N |

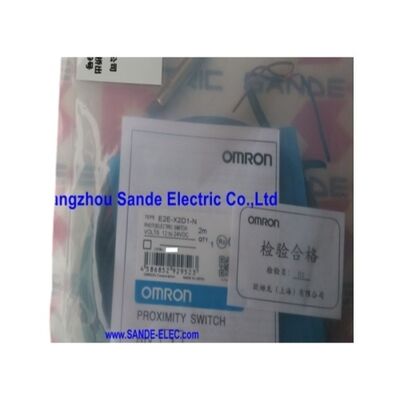

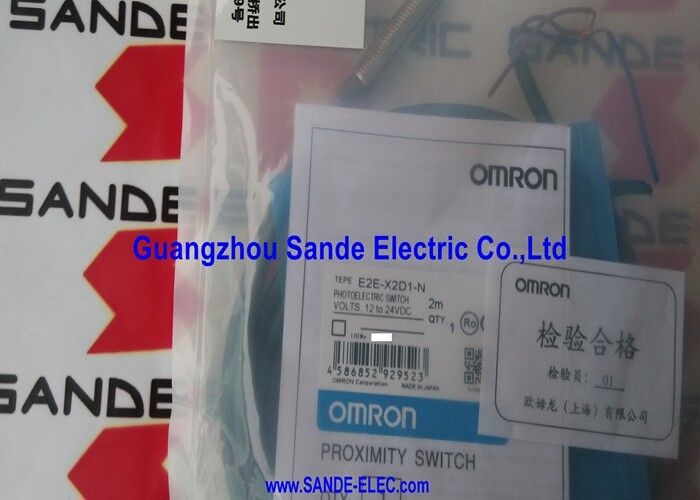

سنسور مجاورتی القایی Omron E2E-X2D1-N یک سنسور مجاورتی القایی M8 محافظت شده است که به صورت دستگاه نرمال باز DC 2 سیمه سیمکشی شده است، با فاصله سنجش 2 میلیمتر و فرکانس سوئیچینگ 1.5 کیلوهرتز. مدار DC 2 سیمه به معنی فقط دو سیم است — سنسور به صورت سری با بار بین منبع تغذیه مثبت DC و برگشت وصل میشود و نیازی به هادی تغذیه جداگانه ندارد. هنگامی که یک هدف فلزی آهنی وارد میدان سنجش 2 میلیمتری میشود، مدار خروجی داخلی هدایت میکند و جریان از طریق بار عبور میکند.جذابیت سنسورهای DC 2 سیمه در سادگی نصب آنها نهفته است. در ماشینی با نقاط سنجش موقعیت زیاد، حذف سیم سوم (تغذیه) از هر سنسور باعث صرفهجویی در هزینه واقعی کابل، کاهش تعداد پین کانکتور و سادهسازی سیمکشی پنل میشود.مبادله — حداقل جریان بار 3 میلیآمپر و نشتی حالت خاموش 0.8 میلیآمپر — در اکثر تاسیسات اتوماسیون قابل مدیریت است.
کارتهای ورودی PLC استاندارد 24 ولت DC در حالت روشن بسیار بیشتر از 3 میلیآمپر میکشند و نشتی 0.8 میلیآمپر به خوبی زیر آستانه روشن شدن ورودی قرار میگیرد و E2E-X2D1-N را به یک جایگزین مستقیم برای موقعیتهای سنسور ماشین معمولی تبدیل میکند.
محفظه فولاد ضد زنگ (SUS303) و سطح سنجش PBT مقاوم در برابر روغن انتخابهای تصادفی مواد نیستند.
در کاربردهای ماشین ابزار که سنسور تمام عمر خود را در احاطه مایع خنک کننده برش و مه روغن سپری میکند، محفظه باید در برابر حمله شیمیایی که محفظههای برنجی یا رویی معمولی را در عرض چند ماه خورده میکند، مقاومت کند.
مشخصات مواد سنسور E2E-X2D1-N همراه با آببندی IP67 + ضد روغن، با محیط شیمیایی واقعی تاسیسات ماشین ابزار که در آنجا بیشتر مستقر میشود، مطابقت دارد.
مشخصات کلیدی
پارامتر
| فاصله سنجش | 2 میلیمتر (±10%) |
|---|---|
| فاصله تنظیم | 0-1.6 میلیمتر |
| محفظه | M8 × 1 میلیمتر، محافظت شده، فولاد ضد زنگ SUS303 |
| خروجی | DC 2 سیمه، نرمال باز، با قطبیت |
| ولتاژ تغذیه | 12-24 ولت DC |
| محدوده عملیاتی | 10-30 ولت DC |
| ظرفیت سوئیچینگ | 3-100 میلیآمپر |
| جریان نشتی | حداکثر 0.8 میلیآمپر |
| فرکانس پاسخ | 1.5 کیلوهرتز |
| کابل | 2 متر PVC مقاوم در برابر روغن |
| رتبه IP | IP67 + ضد روغن |
| نشانگر | LED قرمز |
| استانداردها | EN60947-1، EN60947-5-2، CE |
| DC 2 سیمه نرمال باز — مدار اتصال سری | در مدار DC 2 سیمه، سنسور به صورت سری بین تغذیه مثبت و بار قرار میگیرد. هنگامی که هیچ هدفی وجود ندارد (سنسور خاموش)، ترانزیستور خروجی مسدود میشود — به جز نشتی 0.8 میلیآمپر، هیچ جریانی از طریق بار عبور نمیکند. |
دو پیامد عملی مستقیماً از این مدار حاصل میشود.
حداقل جریان بار 3 میلیآمپر به این معنی است که بار باید حداقل این مقدار را بکشد تا خروجی سنسور به طور واضح سوئیچ کند — بارهای با امپدانس بسیار بالا یا بارهایی که کمتر از 3 میلیآمپر میکشند، سوئیچینگ غیرقابل اعتماد یا عدم سوئیچینگ را ایجاد میکنند.
نشتی 0.8 میلیآمپر نباید از آستانه حالت خاموش ورودی PLC متصل شده تجاوز کند؛ اگر اینطور باشد، ورودی به طور مداوم روشن خوانده میشود، صرف نظر از حضور هدف. ورودیهای استاندارد PLC صنعتی هر دو این محدودیتها را بدون مشکل مدیریت میکنند: حداقل جریان روشن آنها از 3 میلیآمپر بیشتر است و آستانه خاموش آنها به راحتی 0.8 میلیآمپر را نادیده میگیرد.
تعیین "با قطبیت" به این معنی است که دو سیم سنسور نقشهای مثبت و منفی تعریف شدهای دارند — قابل تعویض نیستند. معکوس کردن سیمها در هنگام نصب مانع عملکرد عادی میشود؛ با این حال، سرکوبگر موج درون مدار محافظ E2E-X2D1-N از آسیب دائمی ناشی از معکوس شدن قطبیت کوتاه مدت جلوگیری میکند و اجازه میدهد خطای سیمکشی بدون تعویض سنسور اصلاح شود.
پاسخ 1.5 کیلوهرتز — قابلیت تشخیص با سرعت متوسط
در 1.5 کیلوهرتز، E2E-X2D1-N در هر ثانیه 1500 چرخه تشخیص کامل را تکمیل میکند. برای تشخیص حضور/عدم حضور در نوار نقاله، تأیید موقعیت پایان سفر در سیلندرها و بررسی قطعه در گیره در ایستگاههای مونتاژ، این سرعت پاسخ به راحتی سریعتر از هر رویداد مکانیکی است که سنسور باید ردیابی کند.
نصب همسطح محافظت شده — حداکثر انعطافپذیری نصب
ساختار محافظت شده میدان الکترومغناطیسی را از صفحه سنجش به جلو متمرکز میکند و از گسترش جانبی میدان که در نصب همسطح توسط فلز اطراف جذب میشود، جلوگیری میکند. E2E-X2D1-N در سوراخهای نصب استاندارد M8 × 1 میلیمتر پیچ میشود و با مهرههای قفل M8 ارائه شده محکم میشود، به طوری که صفحه سنسور همسطح یا کمی عقبتر از براکت فلزی اطراف قرار میگیرد. این امر از صفحه سنجش در برابر تماس مکانیکی مستقیم در کاربردهایی که اهداف از کنار نزدیک میشوند یا فضای نصب محدود است، محافظت میکند.
س1: تفاوت E2E-X2D1-N (نرمال باز) با نسخه E2E-X2D2-N (نرمال بسته) چیست؟
س2: جریان نشتی 0.8 میلیآمپر است — آیا این باعث خروجی کاذب در ورودی PLC من میشود؟
برای اکثریت قریب به اتفاق کارتهای ورودی PLC صنعتی، 0.8 میلیآمپر بسیار کمتر از حداقل جریان حالت روشن (معمولاً 2-5 میلیآمپر) است.
ورودی در حالت خاموش باقی میماند وقتی 0.8 میلیآمپر بدون حضور هدف از آن عبور میکند.
اگر از ورودی غیرمعمولی حساس با آستانه روشن شدن بسیار پایین استفاده میکنید، یک مقاومت بایپس (5.6 کیلو اهم تا 10 کیلو اهم) که به صورت موازی با ورودی PLC وصل شده است، جریان نشتی را منحرف کرده و از هرگونه فعالسازی کاذب جلوگیری میکند.
س3: شیء سنجش استاندارد آهن 12 × 12 × 1 میلیمتر است — با اهداف کوچکتر چه اتفاقی میافتد؟
فاصله سنجش 2 میلیمتر برای صفحه آزمایشی آهن 12 × 12 × 1 میلیمتر مشخص شده است. مناطق هدف کوچکتر شار الکترومغناطیسی کمتری را به سیمپیچ سنسور برمیگردانند و فواصل سنجش مؤثر کوتاهتری تولید میکنند.
برای سنسورهای M8، ناحیه هدف باید به طور ایدهآل برابر یا بیشتر از مساحت صفحه سنسور باشد (تقریباً دایرهای به قطر 8 میلیمتر). یک هدف آهنی 6 × 6 میلیمتر تقریباً 85% فاصله نامی را تولید میکند؛ یک هدف 4 × 4 میلیمتر، تقریباً 70%.
همیشه نقطه سوئیچینگ واقعی را با ابعاد هدف مشخص شده در شرایط نصب قبل از تثبیت موقعیت نصب مکانیکی اندازهگیری کنید.
س4: آیا E2E-X2D1-N میتواند با منبع تغذیه 12 ولت DC کار کند؟
بله. محدوده ولتاژ عملیاتی 10-30 ولت DC است که هر دو منبع تغذیه 12 ولت و 24 ولت DC را پوشش میدهد.
در منبع تغذیه 12 ولت، ولتاژ باقیمانده ترانزیستور خروجی سنسور ولتاژ بار مؤثر را کاهش میدهد — اطمینان حاصل کنید که بار در این ولتاژ کاهش یافته به طور قابل اعتماد کار میکند.
برای کارتهای ورودی PLC که به طور خاص برای ورودی 24 ولت درجهبندی شدهاند، تأیید کنید که ولتاژ تغذیه کاهش یافته همچنان حداقل نیاز ولتاژ حالت روشن ورودی را در ترمینال ورودی پس از در نظر گرفتن افت کابل و ولتاژ باقیمانده سنسور برآورده میکند.
س5: رتبه IP IP67 به علاوه "ضد روغن" است — عنوان ضد روغن چه چیزی را اضافه میکند؟
IP67 محافظت در برابر ورود گرد و غبار (حذف کامل) و غوطهوری موقت در آب (1 متر، 30 دقیقه) را پوشش میدهد. استاندارد داخلی "ضد روغن" Omron اعتبارسنجی آببندی را به روغنهای برش، روغنهای هیدرولیک و مایعات خنک کننده فلزکاری گسترش میدهد — سیالاتی که از نظر شیمیایی با آب متفاوت هستند و با مواد آببند به طور متفاوتی رفتار میکنند.
محفظه فولاد ضد زنگ و سطح سنجش PBT، همراه با آببندی ضد روغن، سنسور E2E-X2D1-N را برای محیطهای ماشین ابزار که در آن قرار گرفتن مداوم در معرض روغن در طول عمر سرویس سنسور وضعیت عادی است، واجد شرایط میکند.
