| محل منبع | ژاپن |
| نام تجاری | OMRON |
| گواهی | CE ROHS |
| شماره مدل | E2E-X1R5E1 |

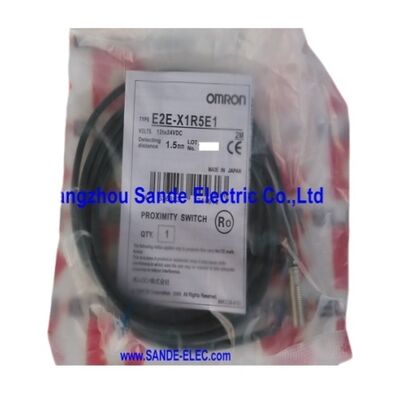

درOmron E2E-X1R5E1یک سنسور مقرب محرک M8 محافظت شده است که با یک خروجی NPN 3 سیم به طور معمول باز در یک منبع 12-24V DC، یک فاصله سنجش نامی 1.5mm را ارائه می دهد.
در فرکانس سوئیچینگ 2kHz، در انتهای سریع محدوده استاندارد E2E محافظ M8 قرار دارد، ایده آل برای برنامه هایی که میزان تشخیص بیش از آنچه یک سنسور فرکانس پایین می تواند به طور قابل اعتماد ردیابی کند،در حالی که اطمینان از سری E2E شناخته شده را حفظ می کند، IP67 مهر و موم ضد روغن، و سازگاری مکانیکی فلش نصب.
فاصله سنجش 1.5 میلی متر باعث می شود این سنسور برای تایید اینکه اهداف بسیار کوچک دقیقاً در جایی که باید باشند، یا برای تشخیص ویژگی های ظریف (جفت ها، سوراخ ها، لبه ها، پین ها،تیغه ها) بر روی اجزای که در آن یک محدوده حسگر طولانی تر می تواند مبهم در مورد ویژگی که باعث خروجی.
| پارامتر | ارزش |
|---|---|
| حس کردن فاصله | 1.5 میلی متر (±10٪) |
| تنظیم فاصله | 0-1.2 میلی متر |
| فاصله تفاوتی | حداکثر 10٪ Sn |
| مسکن | M8 × 1mm، محافظ |
| تولید | NPN، NO، 3 سیم |
| ولتاژ تغذیه | 12 تا 24 ولت DC |
| محدوده عملیاتی | 10-30V DC |
| مصرف فعلی | حداکثر 13 mA |
| فرکانس پاسخ | 2kHz |
| هدف استاندارد | آهن 8 × 8 × 1 میلی متر |
| رتبه بندی IP | IP67 + ضد روغن |
| محدوده دما | -40°C تا +85°C |
| تأییدیه | CE، CCC |
دو کیلو هرتز به این معنی است که E2E-X1R5E1 یک چرخه تشخیص کامل را از ON به OFF و دوباره به ON در 0.5 میلی ثانیه تکمیل می کند.این سرعت سوئیچ کردن حداکثر سرعت عبور هدف را تعیین می کند که سنسور می تواند به طور قابل اعتماد حل کند.
یک مثال عملی: یک دنده 20 دندانی که با سرعت 6000 دور در دقیقه می چرخد 100 رویداد عبور دندان در ثانیه (100 هرتز) تولید می کند. در 2kHz، E2E-X1R5E1 این کار را با حاشیه ایمنی 20: 1 انجام می دهد.برای اکثر کاربردهای ماشین آلات، 2kHz فضای فراوانی برای نرخ تشخیص را در سنجش چرخش پیچ، شمارش کانویر و بازخورد موقعیت میله فراهم می کند.
ساخت و ساز محافظ شده E2E-X1R5E1 میدان سنجش الکترومغناطیسی خود را از روی سنجش به جلو متمرکز می کند،سرکوب گسترش میدان جانبی از طریق محافظ داخلی که در بدن M8 ادغام شده است.
این امر اجازه می دهد تا سنسور در یک براکت فلزی نصب شود ️ سطح صورت با فلز اطراف ️ بدون جذب فلز اطراف میدان سنجش و کاهش محدوده 1.5 میلی متر.برای سایز بدن M8، نصب فلش به ویژه در مکان های ماشین باریک که قطر فشرده 8 میلی متری سنسور بخشی از محدودیت های طراحی است، ارزشمند است.
IP67 شامل حذف کامل گرد و غبار و غوطه ور شدن موقت تا 1 متر است.طبقه بندی اضافی Omron "دستگیر روغن" تایید می کند که مواد مهر و موم برای قرار گرفتن در معرض روغن برش و مایع خنک کننده، نه فقط آب
The −40°C to +85°C operating temperature range accommodates both cold-start conditions in unheated facilities and the elevated ambient temperatures inside machine enclosures where coolant and spindle motor heat raise the local temperature above room ambient.
