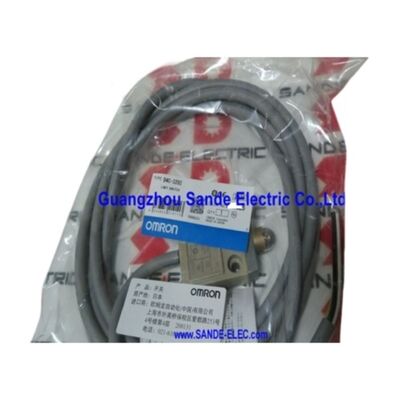

Omron D4C-3202♫♫ Compact Enclosed Limit Switch ′′ Roller Plunger، SPDT، 4A/30V DC، IP67 سه مهر شده، LED قرمز، VCTF کابل مقاوم به روغن 3m

مرور کلی

درOmron D4C-3202یک سوئیچ محدودی بسته و فشرده با یک محرک قطب چرخ دار است که در 4A/30V DC، دارای محافظت IP67 سه گانه و یک کابل ضد روغن 3 متری VCTF است.

پیکربندی تماس SPDT آن، یک تماس به طور معمول باز و یک تماس به طور معمول بسته در یک ترمینال مشترک، اجازه می دهد تا از یک بدن سوئیچ واحد، هم عملکرد تشخیص و هم عملکرد قفل ایمنی را انجام دهد.سیم کشی به هر یک از تماس ها بسته به منطق مورد نیاز مدار کنترل.

کوچک، محکم، بسته بندی: این سه ویژگی مجموعه D4C را تعریف می کنند و توضیح می دهند که چرا در ماشین آلات، سیستم های حمل و نقل، پریس های هیدرولیک، ماشین آلات بسته بندی،و تجهیزات اتوماسیون صنعتی در سراسر تولید جهانی.

محفظه آلومینیوم ریخته شده با محیط فیزیکی دستگاه ابزار که در آن مایع خنک کننده، تراشه ها و ارتعاش به طور مداوم است، مقاومت می کند.ساخت IP67 سه گره بسته این محیط را کاملا از مکانیسم تماس دور نگه می دارد.

و فاکتور فرم فشرده اجازه می دهد تا سوئیچ در مکان های ماشین باریک جایی که سوئیچ های بزرگ بسته نمی شود قرار گیرد.

شاخص کار LED قرمز یک ویژگی عملی ساده اما ارزشمند است.

هنگامی که قطب رول فشار داده شده است هدف تشخیص داده شده است، تماس ها تغییر کرده اند LED روشن می شود، که در یک نگاه تایید می کند که محرک به درستی فعال می شود.

در طول راه اندازی ماشین و رفع مشکل، این تایید بصری نیاز به خواندن جداگانه مولتی متر یا بررسی صفحه تشخیصی PLC را جایگزین می کند:بدن خود سوئیچ حالت خود را به طور مداوم نشان می دهد.

مشخصات کلیدی

IP67 ساخت سه گره دار

حفاظت IP67 ️ عدم وجود گرد و غبار کامل و مقاومت موقتی در برابر غوطه ور شدن ️ نیاز به سه نقطه مهر و موم جداگانه در یک سوئیچ محدودی دارد زیرا محفظه دارای سه مسیر نفوذ بالقوه است:سوراخ پلنجری که در آن محرک وارد بدن می شود، اتاق سوئیچ داخلی که در آن تماس ها واقع شده اند و نقطه ورودی کابل.

اومرون هرکدوم رو به صورت جداگانه در D4C-3202 آدرس ميده

The plunger section is sealed by a nitrile rubber packing seal and a diaphragm that moves with the actuator while maintaining a continuous fluid barrier — so the plunger can travel its full stroke without breaking the seal at any point.

بخش سوئیچ با یک کاپ لاستیکی نیترل بر روی مجموعه تماس جدا شده است، جلوگیری از هر مایع که از طریق مهر استوک نفوذ می کند از رسیدن به تماس ها.

ورودی کابل با استفاده از ماده ای که شکاف بین ژاکت کابل و خانه را به طور کامل پر می کند، بسته می شود.

این رویکرد سه مرحله ای چیزی است که درجه بندی IP67 را در کل مجموعه قرار می دهد، نه در اجزای جداگانه.

یک سوئیچ که تنها دو مورد از سه نقطه ورودی بالقوه را مهر می کند در نهایت در محیط های غوطه ور شدن مایعات خنک کننده شکست می خورد حتی اگر برچسب IP65 یا IP66 داشته باشد.

برای کاربردهای ماشین آلات که در آن سوئیچ به طور منظم در جمع آوری مایع خنک کننده در پایین محفظه ماشینکاری غرق می شود، ساخت سه گانه D4C-3202 مشخصات مهم است.

دستگاه اجرا کننده قطعات رولر ️ مکانیسم آزادسازی خودکار

قطب چرخدار ترکیبی از حرکت عمودی قطب چرخدار با یک قطب چرخدار با اصطکاک کم در نوک است که با کام یا سگ عامل تماس می گیرد.

The roller reduces the lateral force transmitted to the actuator during oblique cam approaches — where the cam surface is moving at an angle to the plunger axis — preventing side-loading of the plunger shaft and extending both actuator and guide bearing life.

ویژگی آزاد شدن خود کنترلر پلنجر (بر خلاف کنترلر های لیور رولر،که می تواند به طور نامحدود توسط یک کام ثابت در موقعیت فعال نگه داشته شود) به معنای استونگر به موقعیت استراحت خود تحت نیروی بهار باز می گردد هنگامی که کام از دور حرکت می کند.

نیروی عملیاتی 11.77N و نیروی آزادسازی 4.41N هیستریز مکانیکی را تعریف می کنند و نیروی بهار پس از اینکه نیروی کش به کمتر از 4 کاهش یابد، پلنجر را برگرداند..41N

برای کاربردهای با چرخه های بالا: تایید موقعیت در پایان هر چرخه ماشین، با صدها چرخه در ساعت000،000 درجه بندی عملیات مکانیکی تضمین عمر خدمات را فراهم می کند که سوئیچ بدون جایگزینی برنامه ریزی شده از فواصل نگهداری اصلی ماشین بیشتر دوام می آورد.

کابل مقاوم به روغن VCTF 4 هسته، 3 متر

جاکت کابل ضد روغن VCTF (Vinyl Cabtire انعطاف پذیر) مقاومت در برابر روغن های برش، مایعات هیدرولیکی،و مایعات خنک کننده مبتنی بر آب که محیط طبیعی مایعات در دستگاه های ماشین آلات است.

کابل های استاندارد پی وی سی در تماس مداوم با روغن به تدریج تخریب می شوند. پلاستیزر موجود در پی وی سی به روغن مهاجرت می کند و ژاکت کابل را شکننده و در نهایت ترک می کند.

ترکیبات VCTF در برابر این مهاجرت پلاستیزر مقاومت می کنند و انعطاف پذیری و یکپارچگی ژاکت را در طول عمر ماشین حفظ می کنند.

چهار هسته در کابل با پیکربندی تماس SPDT D4C-3202 مطابقت دارد: هر هسته برای ترمینال مشترک، تماس به طور معمول باز، تماس به طور معمول بسته و سپر / زمین.

This allows the SPDT contacts to be wired for both the operative switching function (typically the NC contact for safety interlocks) and the feedback signal (typically the NO contact for position confirmation) in parallel، بدون اینکه کابل های جداگانه ای از محل سوئیچ اجرا شود.

طول ثابت 3 متر مناسب نصب ماشین آلات استاندارد است که در آن سوئیچ در عرض چند متر از پنل کنترل نصب می شود.

برای کابل های طولانی تر، Keyence روش تمدید کابل را در مستندات سری D4C مشخص می کند.

سوالات عمومی

سوال 1: D4C-3202 دارای درجه بندی 4A در 30V DC ¢ آیا می تواند بار های تحرک مانند سیم پیچ های شیر سولناید را به طور مستقیم تغییر دهد؟

برای بارهای DC محرک، جریان سوئیچینگ اسمی باید کاهش یابد. درجه بندی 4A برای بارهای مقاوم (غیر محرک) در 30V DC اعمال می شود. برای بارهای محرکاسپری های استارتر موتور .

مستندات سری D4C Omron، درجه بندی بار تحرک را برای ویژگی های بار مختلف مشخص می کند.

برای سوئیچ الکتریکی مستقیم در جریان های قابل توجهی از کویل، جریان بار را در مقایسه با درجه بندی induktive بررسی کنید؛ برای موارد مرزی، از یک رله واسط برای محافظت از تماس های سوئیچ مرزی استفاده کنید.

س2: آیا می توان D4C-3202 را با دیگر سوئیچ های D4C نصب کرد؟

بله. مدل های پلنگر سری D4C برای نصب گروه طراحی شده اند ️ چندین سوئیچ می توانند در کنار هم با پلنگر های خود بر روی یک ریل محرک مشترک نصب شوند، هر کدام به طور مستقل تغییر می کنند.اومرون تجهیزات نصب برای گروه ها را تامین می کند.

تا 6 سوئیچ می تواند به طور همزمان نصب شود. نصب باند در آرایه های تشخیص موقعیت چندگانه استفاده می شود که در آن یک صفحه عامل به طور همزمان شرایط موقعیت چندگانه را تأیید می کند.

سوال 3: تفاوت بین مدل های D4C-3202 و D4C-2202 چیست؟

هر دوی آنها سوئیچ های D4C است که دارای کابل ضد روغن 3 متری VCTF و محافظت IP67 هستند. تفاوت اصلی در رتبه بندی الکتریکی است:D4C-3202 دارای 4A/30V DC (برای کاربردهای سنگین DC)، در حالی که D4C-2202 در 5A/125V AC (برای مدارهای کنترل AC) نامگذاری شده است.

D4C-3202 انتخاب درست برای مدارهای کنترل DC 24V است که در ماشین های کنترل شده توسط PLC یافت می شود؛ D4C-2202 برای سیم کشی کنترل AC 115V یا 230V که در طرح های قدیمی ماشین رایج است.

سوال 4: نیروی عملیاتی به عنوان 11.77N مشخص شده است. این چگونه اندازه گیری می شود؟

نیروی عملیاتی نیرویی است که عمودی به محور پلنگ اعمال می شود (یعنیفشار دادن پلنجر به طور مستقیم به پایین) مورد نیاز برای فعال کردن سوئیچ از موقعیت استراحت به نقطه ای که تماس ها حالت تغییر می کننددر شرایط استاندارد مطابق با مشخصات EN60947-5-1 اندازه گیری می شود.

در دستگاه های واقعی که در آن کامه با زاویه ای به رول نزدیک می شود، نیروی موثر مورد نیاز برای فعال کردن سوئیچ به زاویه نزدیک شدن به زاویه های شیب دار بستگی دارد.بخش نیروی در امتداد محور پلنجر کاهش می یابد، که نیاز به نیروی کلی بیشتر برای رسیدن به محوری 11.77N دارد.

سگ یا کام باید به گونه ای طراحی شود که نیروی محوری کافی را در تمام سرعت های عملیاتی مورد نظر فراهم کند.

س5: آیا LED قرمز جریان را از تماس های سوئیچ جذب می کند؟

نشانگر LED در D4C-3202 از تماس های سوئیچ تغذیه می شود. این سیم به طور موازی با بار روی تماس NO متصل می شود.

این بدان معنی است که LED یک جریان مداوم کوچک را هنگام فعال شدن سوئیچ جذب می کند، که باعث کاهش جریان موجود برای بار متصل می شود.Omron جریان نشت موازی LED را در مستندات D4C مشخص می کند.

برای برنامه های کاربردی با جریان بالا در نزدیکی حد 4A، جریان LED را از جریان بار موجود کسر کنید. برای بار ورودی PLC استاندارد (515 mA) ، سهم LED ناچیز است.
