| محل منبع | آلمان |
| نام تجاری | IFM |
| شماره مدل | PN7004 |

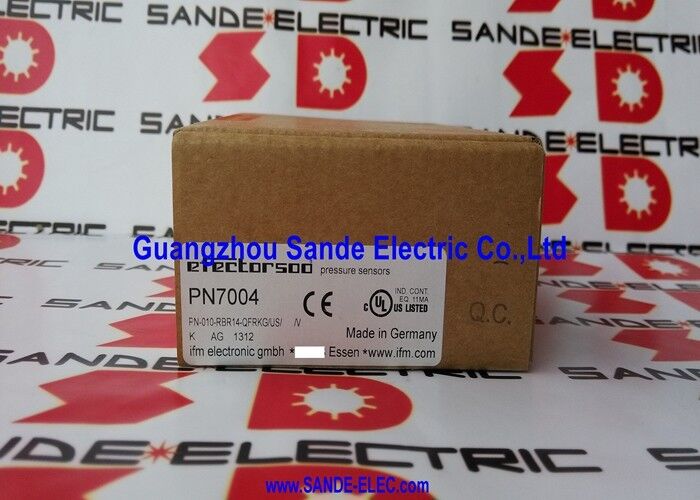

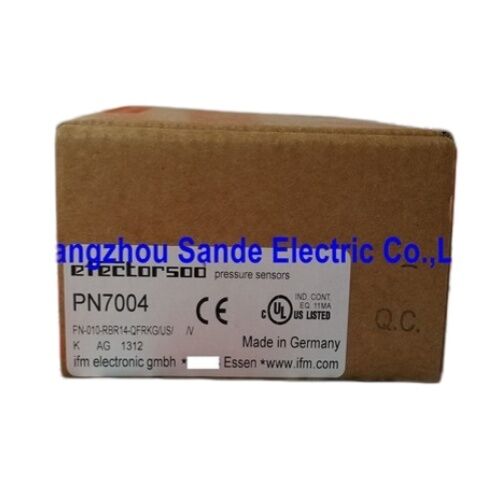

درIFM PN7004یک سنسور فشار الکترونیکی با پوشش -1 تا 10 بار، با دو خروجی سوئیچینگ قابل برنامه ریزی مستقل، یک صفحه نمایش حروف و اعداد 4 رقمی یکپارچه،و یک اتصال فرآیند رشته ی ماده (داخلی) G1⁄4"در داخل سری PN7000 IFM، the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.
محدوده -1 تا 10 بار حوزه سیستم های پنوماتیک و فرایندهای با فشار پایین است.
منابع هوا فشرده برای ماشین آلات صنعتی به طور معمول در 6 ≈ 8 بار کار می کنند؛ اژکتورهای خلاء برای چسب های مکش بین 0 تا -1 بار کار می کنند.مدارهای آب خنک کننده با سرعت ۳/۸ بار بسته به ارتفاع سیستم و فشار پمپ کار می کنند..
PN7004 همه اینها را با یک محدوده اندازه گیری واحد مدیریت می کند و صفحه نمایش یکپارچه بدون ابزار اضافی ، خواندن فشار مستقیم را در نقطه سنجش فراهم می کند.
دو خروجی سوئیچ قابل برنامه ریزی در مقایسه با سوئیچ های فشار ساده ی تک خروجی، ارزشمندترین ویژگی عملی PN7004 است.
در هر سیستمی که نیاز به یک نقطه تنظیم کنترل و یک نقطه تنظیم هشدار دارد، یک کمپرسور با بارگذاری در 5 بار و آلارم های کمتر از 3 بار،یک مدار هیدرولیکی که امکان چرخه در 60 بار و آلارم بالاتر از 80 بار را فراهم می کند PN7004 دو سنسور جداگانه را با یک جایگزین می کند.
هر دو نقطه تنظیم، همان اتصال فشار را کنترل می کنند؛ هر دو به طور مستقل به PLC متصل می شوند؛ هر دو در سطوح آستانه برنامه ریزی شده به صورت جداگانه خود را تغییر می دهند.
| پارامتر | ارزش |
|---|---|
| محدوده اندازه گیری | -۱ تا ۱۰ بار (-۰.۱ تا ۱.۰ MPa) |
| فشار اثبات | 75 بار |
| فشار انفجار | 150 بار |
| ولتاژ تغذیه | برق 18 و 36 ولت DC |
| خروجی | 2 × تغییر PNP یا NPN |
| عملکرد OUT1 | سوئیچ فشار |
| عملکرد OUT2 | کلید فشار یا تشخیص |
| نمايش | چهار رقمی |
| اتصال فرآیند | رشته داخلی (زنانه) |
| اتصال الکتریکی | کانکتور M12، 4 پین |
| رتبه بندی IP | IP65 |
| دمای کار | -25°C تا +80°C |
محدوده اندازه گیری از -1 بار باعث می شود PN7004 به طور مستقیم برای کاربردهای خلاء بدون نیاز به یک سنسور جداگانه قابل استفاده باشد.شکل گیری خلاء، و کاربردهای تخلیه گاز بین 0 تا -0.95 بار کار می کنند (تقریباً در خلاء کامل).
The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.
محدوده بالای 10 بار طیف کامل فشار ماشین پنوماتیک را پوشش می دهد. تحویل کمپرسور صنعتی استاندارد به توزیع پنوماتیک به طور معمول 6 ≈ 8 بار است.تنظیم کننده های فشار و ضایعات، فشار محل استفاده 4 ‰ 6 بار است؛ کاربردهای پنوماتیک با فشار بالا (برخی از سیلندر های قفل، پریس های پنوماتیک) به 8 ‰ 10 بار می رسد.
PN7004 بدون تجاوز از محدوده اندازه گیری، همه اینها را مدیریت می کند.
۷۵ بار فشار ضد آب در برابر ۱۰ بار اندازه گیری ۷ است.5فاکتور اضافه بار: 1
این شناخت IFM است که حتی سیستم های پنوماتیک و هیدرولیکی با فشار پایین، حوادث فشار گذرا را به طور قابل توجهی بالاتر از محدوده کار عادی خود تجربه می کنند.تخلیه های آمپول، و ضربه های پای پای سیلندر هیدرولیک، همه آن ها باعث ایجاد عارضیاتی می شوند که ممکن است چندین بار از نقطه تعیین شده فراتر روند.
فشار ضد آب 75 بار تضمین می کند که سلول اندازه گیری سرامیکی PN7004 از این حوادث بدون تغییر صفر یا آسیب دائمی جلوگیری کند.
سوال1: تفاوت بین PN7004 و PN7000 چیست و چگونه انتخاب کنم؟
اندازه گیری PN7004 از -1 تا 10 بار با IP65 و G1⁄4" رشته داخلی (زنانه) ، برای سیستم های پنوماتیک ، هیدرولیک فشار پایین و هوا ابزار.PN7000 اندازه گیری 0 ¢ 400 bar با IP67 و G1⁄4" رشته خارجی (مرد)برای مدارهای هیدرولیکی اصلی در ماشین آلات با فشار بالا.
هر دو دارای همان منبع برق 18V36V DC، خروجی PNP / NPN، کانکتور M12 و صفحه نمایش یکپارچه هستند. بر اساس محدوده اندازه گیری انتخاب کنید: اگر سیستم شما کمتر از 10 بار کار می کند، PN7004؛ بالاتر از 10 بار،PN7000 یا یک نوع سری PN در محدوده متوسط را در نظر بگیرید.
س2: آیا OUT2 در PN7004 می تواند به عنوان یک سوئیچ فشار مستقل دوم عمل کند؟
بله، OUT2 قابل برنامه ریزی است یا به عنوان یک خروجی دوگانه مستقل سوئیچینگ در یک نقطه تنظیم متفاوت از OUT1 یا به عنوان خروجی تشخیصی که وضعیت داخلی سنسور را نشان می دهد.وقتی که به عنوان خروجی دوم سوئیچینگ پیکربندی شده باشد، هر دو خروجی به طور مستقل در نقاط تنظیم برنامه ریزی شده خود، هر کدام با تنظیم هیستریز خود تغییر می کنند.
این باعث می شود PN7004 معادل دو سوئیچ فشار مستقل با یک خروجی باشد که یک نقطه اندازه گیری را به اشتراک می گذارند.
سوال 3: اتصال G1⁄4 "به عنوان رشته داخلی ذکر شده است به چه سخت افزاری سنسور متصل می شود؟
G1⁄4" نخ داخلی (زنانه) به این معنی است که بدن سنسور حاوی یک سوکت زنانه است که در آن یک فیت G1⁄4" BSP نر پیچ می شود. برای نصب PN7004، یک نوک G1⁄4" BSP نر، آداپتور،یا نصب مستقیم از خط فشار ماشین باید با سوکت سنسور جفت شود.
بسیاری از انبوه های هیدرولیکی و پنوماتیک دارای پورت های G1⁄4 "زنان هستند که PN7000 (دسته مرد) به طور مستقیم به آنها متصل می شود، اما PN7004 (دسته زن) نیاز به یک فیت یا آداپتور دسته مرد دارد.قبل از سفارش، فرمت اتصال را در شیر فشار دستگاه بررسی کنید.
سوال 4: PN7004 جایگزین PB7024 و PN7024 می شود. آیا این جایگزین مستقیم است؟
IFM PN7004 را به عنوان جایگزینی برای این مدل های قبلی، با محدوده اندازه گیری سازگار، نوع خروجی و اتصال فرآیند لیست می کند.رابط برنامه نویسی و نمایشگر از مدل های قدیمی متفاوت است.
نصب الکتریکی و مکانیکی باید در اکثر موارد سازگار باشد. قبل از سیم کشی، پین کنتاکتور M12 از نصب اصلی را با تعیین کنتاکتور PN7004 بررسی کنید.
س5: آیا IP65 برای محیط های ماشین های هیدرولیکی مناسب است یا IP67 مورد نیاز است؟
IP65 شامل حذف کامل گرد و غبار و حفاظت در برابر جت های آب از هر جهت استو قرار گرفتن در معرض مایعات تصادفی که برای محیط های ماشین های هیدرولیکی معمول است.
IP67 (غوطه ور شدن موقت) زمانی مورد نیاز است که سنسور ممکن است غرق شود یا در معرض سیل مایع با فشار بالا قرار گیرد.
برای اکثر دستگاه های پنوماتیک و هیدرولیکی که حسگر در کابینت ماشین یا روی یک انبوه قابل دسترسی قرار دارد، IP65 کافی است.
برای سنسورهای نصب شده در حوضچه ها، خندق ها یا مکان هایی که جمع آوری مایعات ممکن است، IP67 محافظت اضافی را فراهم می کند.
