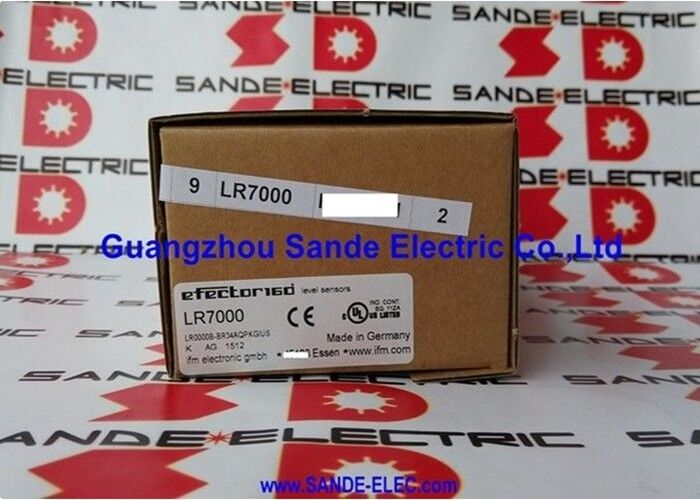

سنسور سطح IFM Efector LR7000 LR7000

IFM EFECTOR LR7000. رادار موج هدایت شده سنسور سطح مستمر 1830V DC, PNP, IP67, G3⁄4"

مرور کلی

درIFM EFECTOR LR7000یک سنسور سطح رادار موج هدایت شده (GWR) است که اندازه گیری مستمر سطح را در مخازن و ظروف حاوی آب، روغن، مایعات خنک کننده و مایعات مشابه پوشش می دهد.

The system consists of a separate evaluation unit and a flexible probe that can be cut to the required length for the specific tank installation — anything from 100mm up to 1600mm — giving the installer a single sensor family that fits a wide range of tank geometries without stocking multiple fixed-length variants.

رادار موج هدایت شده یک روش اندازه گیری مناسب برای انواع مایعات LR7000 است که برای آن طراحی شده است. بر خلاف سنسورهای فوق صوتی که می توانند توسط فوم، بخار،یا آشفتگی پر کردن در سطح مایع، رادار موج هدایت شده پالس مایکروویو خود را در امتداد یک میله فیزیکی یا کبل که در مایع غوطه ور می شود، ارسال می کند.

پالس در امتداد کاوشگر حرکت می کند، از سطح مایع در نقطه تغییر مقاومت بین هوا و مایع منعکس می شود و به گیرنده بازمی گردد.چون سیگنال از طریق سُند حرکت می کند نه از طریق هوای بالای مایع، فوم، تهویه و بخار آهسته بر روی اندازه گیری تأثیر ناچیزی دارند.

صفحه نمایش LED چهار رقمی ارقام LR7000 به طور مداوم سطح اندازه گیری شده را مستقیماً بر روی بدنه سنسور نشان می دهد.از بین بردن نیاز به نفوذ به سیستم کنترل برای بررسی سطح تانک واقعی در طول راه اندازی یا رفع مشکل.

هر دو خروجی سوئیچینگ به طور مستقل قابل برنامه ریزی هستند نقاط تنظیم، نقاط تنظیم مجدد، و قطب NO / NC از طریق دکمه های صفحه جلو،بدون ابزار برنامه نویسی خارجی مورد نیاز برای پیکربندی پایه.

مشخصات کلیدی

طراحی ماژولار: واحد ارزیابی + پروب

جدایی LR7000 از الکترونیک ارزیابی از سُند یک انتخاب مهندسی است که نصب و نگهداری را ساده می کند.واحد ارزیابی که حاوی الکترونیک گیرنده رادار است، صفحه نمایش، دکمه های برنامه نویسی، و اتصال الکتریکی M12 در بالای مخزن در یک نقطه دسترسی مناسب نصب می شود.

سُند از طریق اتصال فرآیند G3⁄4 اینچ به داخل مخزن گسترش می یابد.

از آنجایی که سُندها می توانند به طول دقیق مورد نیاز برای هر مخزن برش داده شوند، هیچ منطقه مرده ای در پایین وجود ندارد که توسط یک سُند که خیلی طولانی است ایجاد شود،و هيچ كاهش در محدوده اندازه گيري وجود ندارد، چون تحقيقات خيلي زود به پايان رسيد..

انتهای برش نقطه انتهای انعکاس است؛ برش بخشی عمدی از روش نصب است، نه اصلاح.IFM روش برش را مشخص می کند تا اطمینان حاصل شود که یک پایان تمیز است که بازتاب های جعلی ایجاد نمی کند.

برای کاربردهایی که ابعاد مخزن تغییر می کند یک مخزن جدید جایگزین یک مخزن قدیمی تر می شود یا سنسور منتقل می شود این سُند می تواند بدون تغییر واحد ارزیابی برش داده یا جایگزین شود.

این مدولاریت کل هزینه های انطباق را در تاسیسات که پیکربندی مخازن به طور دوره ای تجدید نظر می شود، کاهش می دهد.

دو خروجی سوئیچ قابل برنامه ریزی

LR7000 دو خروجی سوئیچینگ قابل تنظیم مستقل را فراهم می کند. در یک نصب معمولی نظارت بر سطح مخزن:خروجی 1 یک سیگنال "پمپ پر کردن ON" را هنگامی که سطح پایین تر از یک آستانه حداقل (SP1) ایجاد می کند، و خروجی 2 هنگام رسیدن سطح به حداکثر (SP2) یک " هشدار سرریز" را فعال می کند.

هر دو خروجی به عنوان NO یا NC قابل برنامه ریزی هستند، که اجازه می دهد منطق فعال بالا یا فعال پایین بدون سیم کشی مجدد باشد.

خروجی های سوئیچینگ به طور مستقیم به کارت ورودی دیجیتال PLC، ماژول های رله یا شاخص های کنترل فرآیند از طریق کانکتور M12 متصل می شوند.

با ظرفیت جریان خروجی 250 mA (به هر خروجی برای سوئیچینگ PNP) ، LR7000 بار اتوماسیون استاندارد را بدون تقویت کننده در اکثر تاسیسات هدایت می کند.

کاربرد مناسب: آب، روغن، خنک کننده

IFM موقعیت LR7000 را به طور خاص برای آب، روغن،و مایعات خنک کننده در تانک های صنعتی و کانتینر های کاربردی انواع مایعات با خواص دی الکتریک که موج هدایت رادار دستکاری قابل اطمینان ترین.

مایعات با ثابت های دی الکتریک بسیار پایین (کمتر از حدود 1.5) ، دامنه بازتاب را در سطح مایع کاهش می دهند. آب، آب خنک کننده،و بیشتر روغن های صنعتی بسیار بالاتر از این آستانه هستند و بازتاب های قوی در طول طول سنج LR7000 تولید می کنند.

اتصال فرآیند G3⁄4 اینچ رشته مرد استاندارد مورد استفاده در نوزل های مخزن صنعتی و پورت های شیشه دید است.یک نوزل رشته ای در بالای مخزن با یک رشته زن سازگار G3⁄4 "به طور مستقیم LR7000 را می پذیرد، با استفاده از نوار PTFE یا یک مهر مناسب رشته بر روی رشته ها. آداپتورها از IFM برای مخازن با استانداردهای اتصال مختلف در دسترس هستند.

سوالات عمومی

سوال1: آیا بعد از برش به طول، لوله LR7000 نیاز به کالیبراسیون مجدد دارد؟

برش سنجه به عمق تانک مورد نیاز نیازی به کالیبراسیون مجدد مدار رادار سنسور ندارد.

واحد ارزیابی با طول نصب شده سُند به عنوان پارامتر مرجع برنامه ریزی شده است.و اندازه گیری سطح از موقعیت نقطه بازتاب نسبت به این مرجع محاسبه می شود.

پس از برش و نصب، طول سنج و تنظیمات حداقل / حداکثر سطح را از طریق پانل جلویی وارد کنید. کالیبراسیون داخلی سنسور از کارخانه تنظیم شده و نیازی به تنظیم ندارد.

سوال2: آیا LR7000 می تواند سطح را در مخازن با مخلوط کننده های داخلی یا مخلوط کننده های بادکنک اندازه گیری کند؟

رادار موج هدایت شده به طور کلی در برابر تحریک نسبت به سنسورهای سطح فوق صوتی مقاوم تر است، زیرا سیگنال در امتداد کاوشگر به جای از طریق هوا حرکت می کند.باید از تماس مستقیم مکانیکی بین تیغه ی چرخش دهنده و سُند اجتناب شود..

ژون را در ناحیه ای از مخزن قرار دهید که تیغه های مخلوط کننده وارد آن نشوند. معمولاً در دیوار مخزن مقابل مخلوط کننده.یا در یک لوله ثابت یا لوله راهنما اگر هندسه مخزن ایجاد تحریک اجتناب ناپذیر در سراسر ظرف.

س3: LR7000 می تواند در چه درجه حرارت هایی عمل کند؟

مشخصات دمای محیط از 0°C تا +60°C به دمای واحد ارزیابی اشاره دارد.خود سُند برای دمای بالاتر فرآیند طراحی شده است ️ برای حداکثر دمای فرآیند خاص، از ورق داده های فنی LR7000 IFM مراجعه کنیدبرای فرایندهای با دمای بالا مانند سیستم های آب گرم، دمای فرآیند را قبل از نصب با مشخصات ماده ی سُند تأیید کنید.

Q4: چگونه دو خروجی سوئیچینگ پیکربندی شده اند و آیا می توانند همان نقطه تنظیم را به اشتراک بگذارند؟

هر خروجی دارای نقطه تنظیم مستقل خود (SP1 ، SP2) و نقطه تنظیم مجدد (rP1 ، rP2) است که از طریق دکمه های صفحه جلو در منوی برنامه نویسی پیکربندی می شود. آنها می توانند در صورت لزوم به همان مقدار تنظیم شوند ،با این حال، برنامه های کاربردی معمولی از آستانه های متمایز برای اقدامات مختلف استفاده می کنند.(به عنوان مثال، شروع پر کردن و آژیر سرریز).

هر خروجی به طور مستقل به عنوان NO یا NC برنامه ریزی می شود. انواع IO-Link در سری LR علاوه بر این از پارامترسازی از راه دور و انتقال ارزش فرآیند به عنوان داده های آنالوگ پشتیبانی می کنند.

س5: آیا LR7000 با سیستم IO-Link IFM برای نظارت از راه دور سازگار است؟

پایه LR7000 خروجی سوئیچینگ را فراهم می کند. سری LR IFM شامل انواع IO-Link است که ارتباطات IO-Link را برای انتقال داده های سطح آنالوگ در زمان واقعی، پارامتر سازی از راه دور،و دسترسی تشخیصی از طریق یک استاد IO-Link.

در صورت نیاز به خروجی مستحکم سطح آنالوگ به جای تبدیل مبتنی بر نقطه تنظیم برای برنامه، بررسی کنید که آیا کد سفارش خاص LR7000 شامل قابلیت IO-Link است.یا یک نوع IO-Link از سری LR را در نظر بگیرید..
