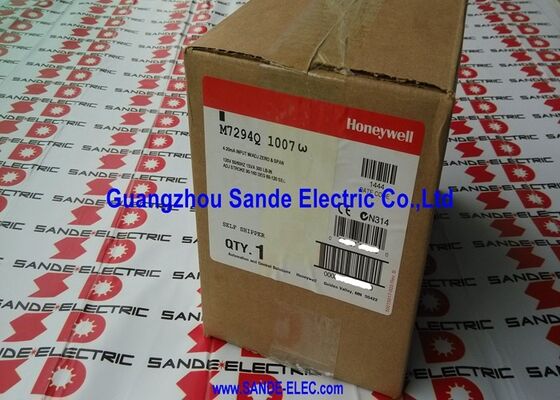

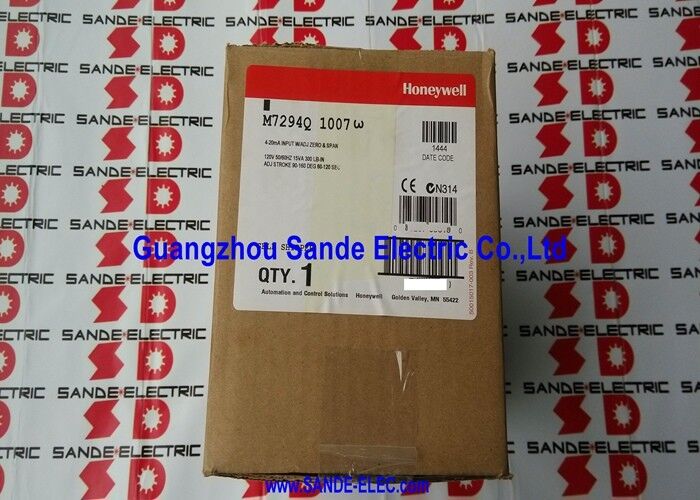

M7294Q1007 ACTUATOR موتور W/BRACKET 120-240 VAC M7294Q1007 M7294Q1OO7

هانیول M7294Q1007 ♪ Modutrol IV غیر بهار بازگشت موتور محرک ♪ 300 پوند در / 120VAC / 4 ′′ 20mA / 60s / NEMA 3 / دو شاخه

300 پوند در تورک، کنترل دقیق 4 ′′ 20mA

Honeywell M7294Q1007 نسخه بازگشت بدون بهار 300 پوند از سری 72 Modutrol IV خانواده موتور محرک استطراحی شده برای کاربردهای سخت دامپر و دریچه که در آن مقاومت مکانیکی قابل توجهی باید غلبه شود و موقعیت متناسب دقیق مورد نیاز است.

محرک Modutrol IV یک سیگنال جریان 4 ′′20mA را از یک کنترل کننده الکترونیکی می پذیرد و دامپر یا شیر را در هر نقطه بین کاملا باز و کاملا بسته قرار می دهد.متناسب با ارزش سیگنالدر 4mA، محرک به یک انتهای مسیر خود حرکت می کند؛ در 20mA، به انتهای دیگر حرکت می کند؛ مقادیر جریان میانگین، شاخه را در زاویه متناسب قرار می دهد. The adjustable zero and span allow the signal range to be calibrated to match the controller's output and the valve or damper's physical requirements — the start and end positions of the stroke can be independently adjusted to achieve the correct response for the application.

به عنوان یک موتور بازگشت بدون بهار، M7294Q1007 آخرین موقعیت دستور داده شده خود را در هنگام قطع قدرت حفظ می کند این انتخاب درست برای برنامه هایی است که در آن دمپر یا شیر باید آخرین موقعیت خود را در طول قطع برق حفظ کند ، در یک سیستم هوا رسانی که بسته شدن شیر در هنگام از دست دادن قدرت جریان هوا را مختل می کند.برای کاربردهایی که در آن محرک باید به یک موقعیت امن تعریف شده (کاملاً باز یا کاملاً بسته) در صورت از دست دادن قدرت حرکت کند، انواع بازگرداننده ی بهار سری 72 مشخص شده است.

The integral junction box provides NEMA 3 weather protection when the motor is mounted in the upright position — rain resistance and solid object protection for outdoor or semi-exposed HVAC equipment installationsیک ترانسفورماتور نصب شده در کارخانه، منبع 120VAC را به 24VAC تبدیل می کند که موتور و مدار کنترل آن از داخل کار می کنند.

مشخصات کلیدی

حرکت قابل تنظیم و صفر/اسپان ️ انعطاف پذیری راه اندازی

M7294Q1007 سه پارامتر تنظیم پذیر را فراهم می کند که اجازه می دهد تا راه اندازی دقیق برای مطابقت با نصب دامپر یا شیر خاص باشد:

تنظیم ضربه (90×160°):تنظیم کل حرکت زاویه ای آستین خروجی. مطابقت با نیاز مکانیکی حرکت دامپر یا شیر.

تنظیم صفر (استارت):تنظیم موقعیت میله در 4mA (شروع محدوده سیگنال) دستور ?? موقعیت باز یا بسته فیزیکی را با سیگنال صفر هماهنگ می کند.

تنظیم طول کشش:تنظیم موقعیت میله در 20mA (کامل مقیاس) فرمان اطمینان از کامل شیر یا دامپر حرکت مربوط به طیف کامل 4 20mA سیگنال.

سوالات عمومی

سوال1: تفاوت موتورهای M7294Q1007 و موتورهای Modutrol IV سری M7284 چیست؟

سری M7294 و سری M7284 هر دو موتورهای Modutrol IV بدون بهار هستند. سری M7284 مستقیماً از 24VAC بدون یک ترانسفورماتور داخلی کار می کند.سری M7294 شامل یک ترانسفورماتور مرحله ای نصب شده در کارخانه برای اتصال مستقیم 120VAC است. M7294Q1007 به طور خاص ورودی 120VAC را می گیرد و آن را در داخل به 24VAC برای موتور و الکترونیک کنترل تبدیل می کند. برای نصب 24VAC، معادل M7284 مشخص شده است.

س2: آیا می توان از M7294Q1007 برای کنترل یک شیر به حالت عادی در صورت قطع برق استفاده کرد؟

به عنوان یک موتور بازگشت بدون بهار، M7294Q1007 آخرین موقعیت خود را در کاهش قدرت نگه می دارد آن را نمی تواند به طور خودکار برای باز کردن یا بسته شدن رانندگی کند.گزینه های بازگشت به بهار (M7282)موتورهای بازگشت به بهار هنگامی که قدرت از بین می رود، از طریق مکانیسم بهار یکپارچه به یک موقعیت پایان سفر مشخص می شوند.

سوال 3: برای چه کاربردهای HVAC و فرآیند است که 300 پوند در گشتاور مناسب است؟

300 پوند در تورک مناسب برای دامپرهای بزرگ تجاری HVAC (معمولاً 50 فوت مربع و بالاتر برای دامپرهای نشت متوسط) ، دریچه های پروانه بزرگ ،دریچه های کنترل مستقل از فشار با نیاز به نیروی حرکتی بالا، و برنامه های کنترل فرآیند با اصطکاک مکانیکی قابل توجهی یا نیروهای جریان محرک بر روی دیسک دریچه. برای دامپرهای کوچکتر (کمتر از 25 فوت) ،مدل های Modutrol IV با تورک پایین تر هزینه را کاهش می دهند و ممکن است پاسخ سریع تری را ارائه دهند..

سوال 4: آیا دو سوئیچ کمکی در M7294Q1007 در موقعیت های خاص کارگاهی تنظیم شده اند؟

کام های سوئیچ کمکی قابل تنظیم می باشند. هر سوئیچ دارای یک کام است که می تواند برای فعال کردن سوئیچ در هر نقطه در محدوده ضربه موتور تنظیم شود.این اجازه می دهد تا سوئیچ های کمکی برای سیگنال موقعیت های از راه دور به یک کنترل کنندهبرای مثال، یک سیستم مدیریت ساختمان، زمانی که دمپر بیش از یک موقعیت تهویه حداقل باز است یا زمانی که شیر به طور کامل بسته شده است.

سوال 5: منبع M7294Q1007 کجاست؟

از طریق شبکه توزیع کنترل ساختمان های Honeywell، توزیع کنندگان HVAC / کنترل ها، تامین کنندگان اتوماسیون ساختمان و بازار بعد از فرآیند کنترل.خانواده موتور Modutrol IV سری 72 یک خط تولید قدیمی با پوشش گسترده توزیع کننده استM7294Q1007 یک محصول فعال (غیر متوقف شده) است و از طریق کانال های توزیع استاندارد Honeywell ذخیره می شود.
