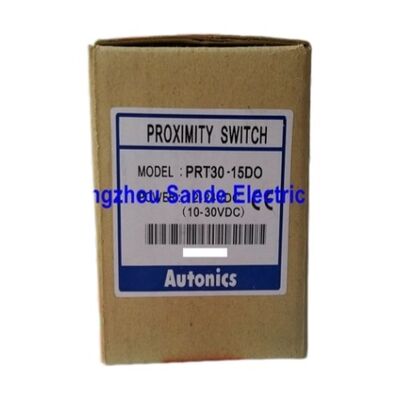

سوئیچ نزدیکی PRT30-15D0 PRT3015D0 PRT30-15D0

سنسور مجاورت القایی PRT30-15D0

بررسی اجمالی محصول

راPRT30-15D0استوانه ای استسنسور مجاورت القاییبرای شناسایی هدف فلزی قابل اعتماد در سیستم های اتوماسیون صنعتی ساخته شده است.

با یکصورت حسگر Ø30 میلی متر،فاصله سنجش 15 میلی متر، وطراحی نصب بدون فلاش، برای برنامه هایی که تشخیص پایدار، نصب ساده و عملکرد سوئیچینگ قابل تکرار بیشتر از پیچیدگی غیر ضروری اهمیت دارند، مناسب است.

این مدل معمولاً در اتوماسیون ماشین‌ها، سیستم‌های انتقال، وسایل تولید و تجهیزات کارخانه‌ای که نیاز به شناسایی اجسام فلزی بدون تماس فیزیکی دارند، استفاده می‌شود.

در عملکرد روزانه، این به معنای مشکلات کمتری نسبت به سوئیچ های مکانیکی مربوط به سایش و پاسخ قابل پیش بینی بیشتر در محیط های حرکتی تکراری است.

A دارای رتبهفرکانس پاسخگویی 200 هرتزبه سنسور سرعت کافی برای بسیاری از وظایف استاندارد موقعیت یابی صنعتی و تشخیص اشیا می دهد.

همراه با قابل مشاهده استنشانگر عملکرد LED قرمزPRT30-15D0 قابلیت استفاده عملی را هم برای سازندگان ماشین آلات و هم برای تیم های تعمیر و نگهداری ارائه می دهد.

ویژگی های کلیدی

تشخیص القایی پایدار برای اهداف فلزی

PRT30-15D0 برای شناسایی اهداف فلزی از طریق یک اصل سنجش القایی طراحی شده است.

این امر آن را برای سیستم‌های اتوماسیونی که نیاز به تشخیص بدون تماس آهن یا قطعات فلزی رسانای مشابه دارند، به گزینه‌ای قابل اعتماد تبدیل می‌کند.

15 میلی متر فاصله سنج

با یکفاصله سنجش 15 میلی متر، سنسور تعادل مفیدی بین تحمل نصب و قابلیت اطمینان تشخیص فراهم می کند.

این محدوده مخصوصاً در ماشین‌هایی که موقعیت هدف ممکن است کمی متفاوت باشد، اما سیگنال تشخیص هنوز باید ثابت بماند، کاربردی است.

بدنه استوانه ای Ø30 میلی متر

راØ30 میلی متر قطر جانبی حسگربه سنسور یک فرم صنعتی قوی می دهد که به راحتی در براکت ها، قاب ماشین ها و مجموعه های نصب ادغام می شود.

سنسورهای مجاورتی با بدنه بزرگتر اغلب در جایی ترجیح داده می شوند که حضور مکانیکی قوی تر و هندسه نصب واضح تر مورد نظر باشد.

نصب بدون فلاش

این مدل براینصب بدون فلاش، که برای حفظ میدان سنجش مورد نظر مهم است. در تاسیسات واقعی، سنسورهای غیر فلاش اغلب زمانی انتخاب می شوند که فاصله حسگر بیشتری مورد نیاز است و می توان فضای کافی در اطراف سطح حسگر ایجاد کرد.

نشانگر LED قرمز قابل مشاهده

یک توکارنشانگر عملکرد LED قرمزبه تکنسین ها کمک می کند تا وضعیت سنسور را مستقیماً روی دستگاه تأیید کنند.

این در هنگام نصب، راه اندازی، عیب یابی و نگهداری پیشگیرانه مفید است.

سازگاری با برق DC صنعتی

سنسور پشتیبانی می کند12 تا 24 VDCعملیات، با محدوده ولتاژ عملیاتی10 تا 30 VDC، آن را برای سیستم های معمولی کنترل DC صنعتی مناسب می کند.

این ادغام با پانل های اتوماسیون استاندارد و طرح بندی سیم کشی دستگاه را ساده می کند.

داده های فنی

عملکرد در مصارف صنعتی

در محیط های واقعی کارخانه، یک حسگر مجاورت باید بیشتر از جابجایی روی کاغذ انجام دهد. باید به طور مداوم تشخیص داده شود، در برابر تغییرات نصب مقاومت کند و زمانی که چیزی در سیستم تغییر می کند بازرسی آن آسان باشد. PRT30-15D0 برای این نوع کارها موقعیت خوبی دارد.

آنروش سنجش غیر تماسیسایش مکانیکی را کاهش می دهد، که در چرخه های اتوماسیون تکراری ارزشمند است.

رافاصله سنجش 15 میلی مترنسبت به سنسورهای فشرده با برد کوتاه‌تر، انعطاف‌پذیری بیشتری در نصب ارائه می‌دهد، به خصوص در کاربردهایی که ممکن است اهداف فلزی از نزدیکی سطح سنسور عبور نکنند.

رافرکانس پاسخگویی 200 هرتزبرای سرعت های معمولی اتوماسیون ماشین، از جمله تشخیص حضور قطعه، تأیید نمایه سازی، سنجش موقعیت توقف، و بازخورد وضعیت ثابت مناسب است.

مال سنسورحداکثر پسماند 10% فاصله حسینیز نقش مهمی ایفا می کند.

در عمل، پسماند به جلوگیری از تغییر ناپایدار خروجی زمانی که هدف نزدیک به نقطه آستانه است، کمک می کند.

این به معنای پچ پچ خروجی کمتر و رفتار سیگنال قابل اعتمادتر در تجهیزات متحرک است.

حوزه های کاربردی

PRT30-15D0 برای طیف وسیعی از مصارف صنعتی مناسب است، از جمله:

• تشخیص قطعات فلزی در نوار نقاله
• سنجش موقعیت در ماشین های مونتاژ
• تشخیص محدودیت در وسایل خودکار
• تایید حضور در تجهیزات بسته بندی
• بازخورد توالی حرکت در سیستم های تولید
• اینترلاک اولیه ماشین و سنجش وضعیت

از آنجایی که برای تشخیص هدف آهنی با یک جسم حسگر استاندارد به وضوح تعریف شده طراحی شده است، به ویژه در کاربردهایی که شامل براکت های فولادی، اجزای ماشین، جگرسنگ ها یا قطعات فلزی متحرک هستند، مفید است.

مزایای طراحی برای مهندسین و خریداران

از نقطه نظر مهندسی، PRT30-15D0 ترکیبی عملی از اندازه بدن، محدوده حسی و سازگاری الکتریکی را ارائه می دهد.

نیازی به معماری تخصصی قدرت ندارد و فرمت استوانه ای آن در ترتیبات نصب صنعتی استاندارد به خوبی کار می کند.

از منظر خرید، سنسورهای این کلاس اغلب انتخاب می شوند زیرا استانداردسازی آنها در چندین ماشین آسان است.

یک مدل القایی غیر فلاش Ø30 میلی متری با فاصله حسگر 15 میلی متری می تواند بسیاری از نقاط تشخیص فلز معمولی را بدون نیاز به سفارشی سازی غیر ضروری پوشش دهد.

این به ساده سازی برنامه ریزی قطعات یدکی و پشتیبانی طولانی مدت تعمیر و نگهداری کمک می کند.

برای کاربرانی که به یک سنسور مجاورت القایی قوی برای وظایف اتوماسیون استاندارد نیاز دارند، PRT30-15D0 یک گزینه محکم و کاربردی است.

سوالات متداول

Q1: PRT30-15D0 برای شناسایی چه نوع هدفی طراحی شده است؟
PRT30-15D0 برایتشخیص هدف فلزی، با هدف سنجش استاندارد آن به صورت مشخص شده استآهن 45 × 45 × 1 میلی متر. در مصارف صنعتی، این بدان معناست که بهترین عملکرد را هنگام تشخیص اجسام فلزی آهنی مانند صفحات فولادی، قطعات ماشین آلات، براکت‌ها یا وسایل دارد.

همچنین ممکن است به فلزات دیگر پاسخ دهد، اما فاصله حسی واقعی می تواند بسته به ماده، اندازه و شکل هدف متفاوت باشد. برای کاربردهایی که تکرارپذیری دقیق مهم است، مواد هدف همیشه باید در طول اعتبارسنجی طراحی در نظر گرفته شود.

Q2: چرا این سنسور نیاز به نصب بدون شستشو دارد؟
یک حسگر القایی غیر فلاش به فضای آزاد در اطراف چهره حسگر نیاز دارد زیرا میدان الکترومغناطیسی آن به خارج از بدن گسترش می یابد. اگر حسگر به صورت هم سطح در فلز اطراف نصب شود، میدان حسگر ممکن است منحرف شود و فاصله حسگر قابل استفاده کاهش یابد.

برای PRT30-15D0، نصب مناسب بدون فلاش کمک می کند تا هدف مورد نظر حفظ شودعملکرد سنجش 15 میلی متریو رفتار سوئیچینگ را در عملکرد واقعی ماشین پایدارتر نگه می دارد.

Q3: آیا فرکانس پاسخ 200 هرتز برای تجهیزات اتوماسیون به اندازه کافی سریع است؟
برای بسیاری از کاربردهای صنعتی عمومی،200 هرتزکاملا مناسب است

این سنسور به سنسور اجازه می دهد تا رویدادهای هدف مکرر را در کارهای معمول اتوماسیون مانند انتقال قطعه، تأیید موقعیت، نمایه سازی و تشخیص توالی تشخیص دهد.

از نظر عملی، سنسور می تواند سرعت ماشین آلات استاندارد را به خوبی کنترل کند، مشروط بر اینکه نمایش هدف و مدیریت ورودی PLC به درستی مطابقت داشته باشند.

برنامه‌های شمارش با سرعت بسیار بالا ممکن است به کلاس سنسور متفاوتی نیاز داشته باشند، اما برای موقعیت‌یابی معمولی صنعتی و تشخیص حضور، 200 هرتز یک محدوده کاری ثابت است.

Q4: هدف از هیسترزیس در این سنسور چیست؟
Hysteresis به جلوگیری از تغییر ناپایدار زمانی که هدف نزدیک به آستانه تشخیص است کمک می کند. بدون آن، اگر ارتعاش، تغییر هدف یا تحمل مکانیکی باعث شود نقطه حسگر کمی نوسان کند، خروجی می‌تواند خاموش و روشن شود.

در PRT30-15D0، هیسترزیس به صورت مشخص شده استحداکثر 10% فاصله حسی، که از رفتار سیگنال قابل اطمینان تری در ماشین های واقعی که حرکت کاملا ثابت نیست پشتیبانی می کند. این به ویژه در محیط هایی با ارتعاش یا تغییرات جزئی موقعیت هدف مفید است.

Q5: مهندسان باید در طول یکپارچه سازی الکتریکی به چه نکاتی توجه کنند؟
مهندسان باید تایید کنندمحدوده منبع تغذیه DC، جریان بار، جریان نشتی و ولتاژ باقیماندههنگام ادغام سنسور در مدار کنترل

PRT30-15D0 کار می کند12 تا 24 VDC، با محدوده عملیاتی مجاز از10 تا 30 VDCکه برای اکثر سیستم های کنترل صنعتی مناسب است.

راحداکثر جریان نشتی 0.6 میلی آمپروولتاژ باقیمانده تا 3.5 ولتباید در مقابل ورودی PLC یا دستگاه بار بررسی شود تا از تشخیص قابل اعتماد سیگنال اطمینان حاصل شود.

این امر به ویژه در هنگام استفاده از ورودی‌های حساس با جریان کم یا زمانی که چندین دستگاه در یک مدار سیم‌کشی شده‌اند، مهم است.
