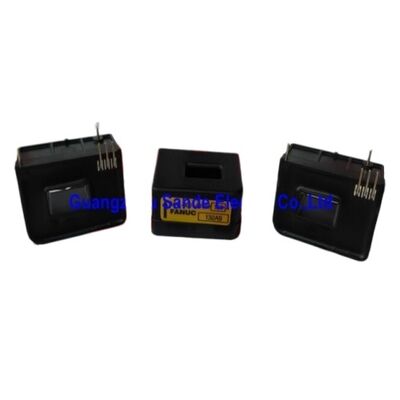

FANUC هندوکار متقابل A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A.♫♪ سنسور جریان (کویل) ¢ 150A / سنجر جریان برای تقویت کننده های سرو و اسپندل

جريان موتور در اينجا اندازه گيري شده و در همه جا کنترل شده

A44L-0001-0165 # 150A سنسور جریان 150A FANUC است پسوند #150A درجه بندی فعلی را مشخص می کند.: این سنسور برای اندازه گیری دقیق جریان ها تا 150A RMS طراحی شده است، که مربوط به محدوده جریان کلاس های خاص تقویت کننده سرو یا پیچ است که نیاز به این سنسور دارند.

در یک سیستم درایو FANUC، کنترل جریان حلقه بسته درایو به اندازه گیری دقیق در زمان واقعی جریان موتور بستگی دارد.سنسور فعلی در مدار قدرت قرار دارد کابل های فاز موتور از طریق هسته تروییدال سنسور عبور می کننداین سیگنال به تقویت کننده دقیقا می گوید که در هر لحظه چه مقدار جریان به موتور جریان دارد.الگوریتم کنترل سرو از این اندازه گیری برای تنظیم گشتاور با دقت مورد نیاز برای حرکت محور CNC و کنترل سرعت پیچ استفاده می کند.

اگر سنسور جریان شکست بخورد یا به طور نادرست بخواند، تقویت کننده نمی تواند حلقه کنترل فعلی خود را به درستی ببندد.نتیجه این است که به طور معمول یک آلارم جریان بیش از حد درایو یا در یک خواندن جریان جعلی که به عنوان جریان بیش از حد ظاهر می شود شروع می شودحالت خرابی بستگی به این دارد که سنسور صفر (شکست مدار باز) یا مقدار نامنظم را می خواند.

مشخصات کلیدی

انتخاب نرخ جریان صحیح

پسوند # 150A خودسرانه نیست درجه فعلی باید با ماژول تقویت کننده خاص که سنسور مورد استفاده قرار می گیرد مطابقت داشته باشد. هر مدل تقویت کننده سرو و پیچ FANUC دارای درجه فعلی تعریف شده است،و سنسور جریان باید برای این امتیاز مشخص شودیک سنسور که کمتر از حداکثر خروجی جریان تقویت کننده باشد ممکن است به اشباع یا آسیب برساند.یک سنسور به طور قابل توجهی بالاتر از جریان واقعی ارائه می دهد به طور نسبی قطعیت سیگنال کمتر.

امتیازات موجود در پوشش خانواده A44L-0001-0165: 50A، 100A، 150A، 200A، 250A، 300A، 400A، 500A و 600A.قبل از سفارش جایگزینی، امتیاز مورد نیاز را از کتابچه راهنمای تعمیر و نگهداری تقویت کننده FANUC یا برچسب سنسور نصب شده تأیید کنید..

سوالات عمومی

سوال1: چگونه یک سنسور جریان شکست خورده در یک سیستم محرک FANUC تشخیص داده می شود؟

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed. حسگر را به صورت فیزیکی برای ترک ها، نشانه های سوختگی یا آسیب مکانیکی بررسی کنید. با یک حسگر شناخته شده خوب با همان امتیاز فعلی به عنوان آزمایش نهایی جایگزین کنید.اگر آلارم بیش از حد جریان با سنسور جایگزین پاک شود، اصل شکست خورده

Q2: آیا می توان A44L-0001-0165#150A را با یک سنسور دارای درجه فعلی متفاوت جایگزین کرد؟

نه. رتبه فعلی باید با مشخصات تقویت کننده مطابقت داشته باشد. یک سنسور 200A در موقعیت تقویت کننده 150A در سطح سیگنال کاهش یافته کار می کند و ممکن است وضوح بازخورد کافی را ارائه ندهد.یک سنسور 100A در یک موقعیت تقویت کننده 150A در جریان اوج تقویت کننده اشباع می شود. همیشه از قدرت جریان دقیق مشخص شده برای تقویت کننده نصب شده استفاده کنید.

سوال 3: آیا A44L-0001-0165 یک سنسور اثر هال است یا یک ترانسفورماتور جریان؟

A44L-0001-0165 به عنوان یک کشنده جریان نوع کویل توصیف شده است.و سنسور یک سیگنال متناسب را از طریق تحرک تولید می کند.حسگرهای جریان اثر هال معمولاً خروجی خود را به عنوان یک سیگنال DC دقیق توصیف می کنند (که می توانند جریان DC و AC را اندازه گیری کنند) ،در حالی که آشکارسازهای مبتنی بر ترانسفورمرها جریان موتور AC را اندازه گیری می کنند مناسب برای جریان فاز موتور AC در تقویت کننده های سرو و پیچ FANUC.

Q4: آیا تفاوت های سازگاری بین سری A44L-0001-0165 و سایر سری های سنسور های فعلی FANUC وجود دارد؟

آره، فانوک از چند سري سنسور در حال حاضر در تمام نسل هاي درايور استفاده ميکنه The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangementsقبل از سفارش جایگزینی، شماره قطعات کامل سنسور نصب شده را تایید کنید.

سوال 5: منبع A44L-0001-0165#150A کجاست؟

از طریق بازار پس از فروش قطعات محرک FANUC فروشندگان قطعات تقویت کننده FANUC، متخصصان تعمیر و تامین کنندگان مازاد مورد آزمایش.سری A44L-0001-0165 در چندین درجه جریان یک مورد جایگزین استاندارد در FANUC است. پسوند # 150A را مشخص کنید درجه فعلی انتخاب را تعیین می کند.
